Nach Entfernen der Oxidschicht das Kabelende mit neutralem Fett einreiben, z.B. mit
säure- und alkalifreier Vaseline
Kabelende unmittelbar in der Klemme anschließen
Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder
anzuschließen ist.
Solarmodul-
Stränge am
Wechselrichter
anschließen (DC)

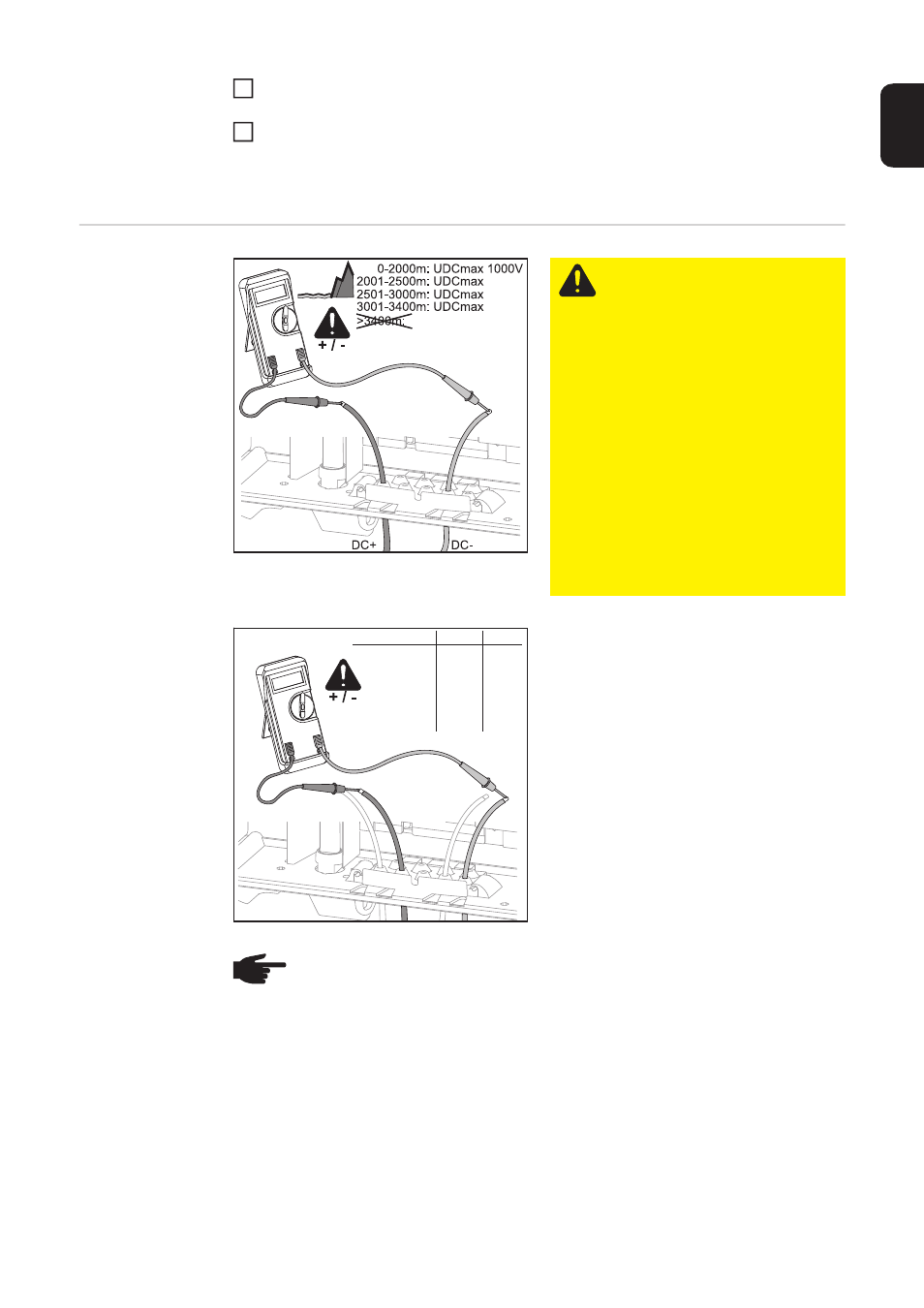

Die Differenz zwischen den einzelnen Solarmodul-Strängen darf max. 10 V betragen.
2
3
900V
815V
750V
VORSICHT! Gefahr möglicher
Schäden am Wechselrichter! Po-
larität und Spannung der Solarmo-
dul-Stränge vor dem Anschließen
überprüfen: die Spannung darf fol-
gende Werte nicht überschreiten:
-
bei der Installation auf einer
Seehöhe zwischen 0 und
2000 m: 1000 V
-
bei der Installation auf einer
Seehöhe zwischen 2001 und
2500 m: 900 V
-
bei der Installation auf einer
Seehöhe zwischen 2501 und
3000 m: 815 V
-
bei der Installation auf einer
Seehöhe zwischen 3001 und
3400 m: 750 V
Solar batteries
3
4
5
6
7
8
Umin
100 V
130 V
160 V
200 V
230 V
260 V
Umax
175 V
230 V
290 V
345 V
400 V
460 V
BAT+
BAT-
WICHTIG! Überprüfen Sie die Spannung
der Batteriemodule!
HINWEIS! Nur so viele Soll-Bruchstellen ausbrechen, wie Kabel vorhanden sind.
