ten. Eine Leerlauf-Spannung über den angegebenen Werten führt zur Zerstörung des
Wechselrichters, sämtliche Gewährleistungsansprüche erlöschen.
-
Temperaturkoeffizienten am Datenblatt der Solarmodule beachten
-
Exakte Werte für die Dimensionierung der Solarmodule liefern hierfür geeignete Be-
rechnungsprogramme, wie beispielsweise der Fronius Solar.configurator (erhältlich
unter http://www.fronius.com).

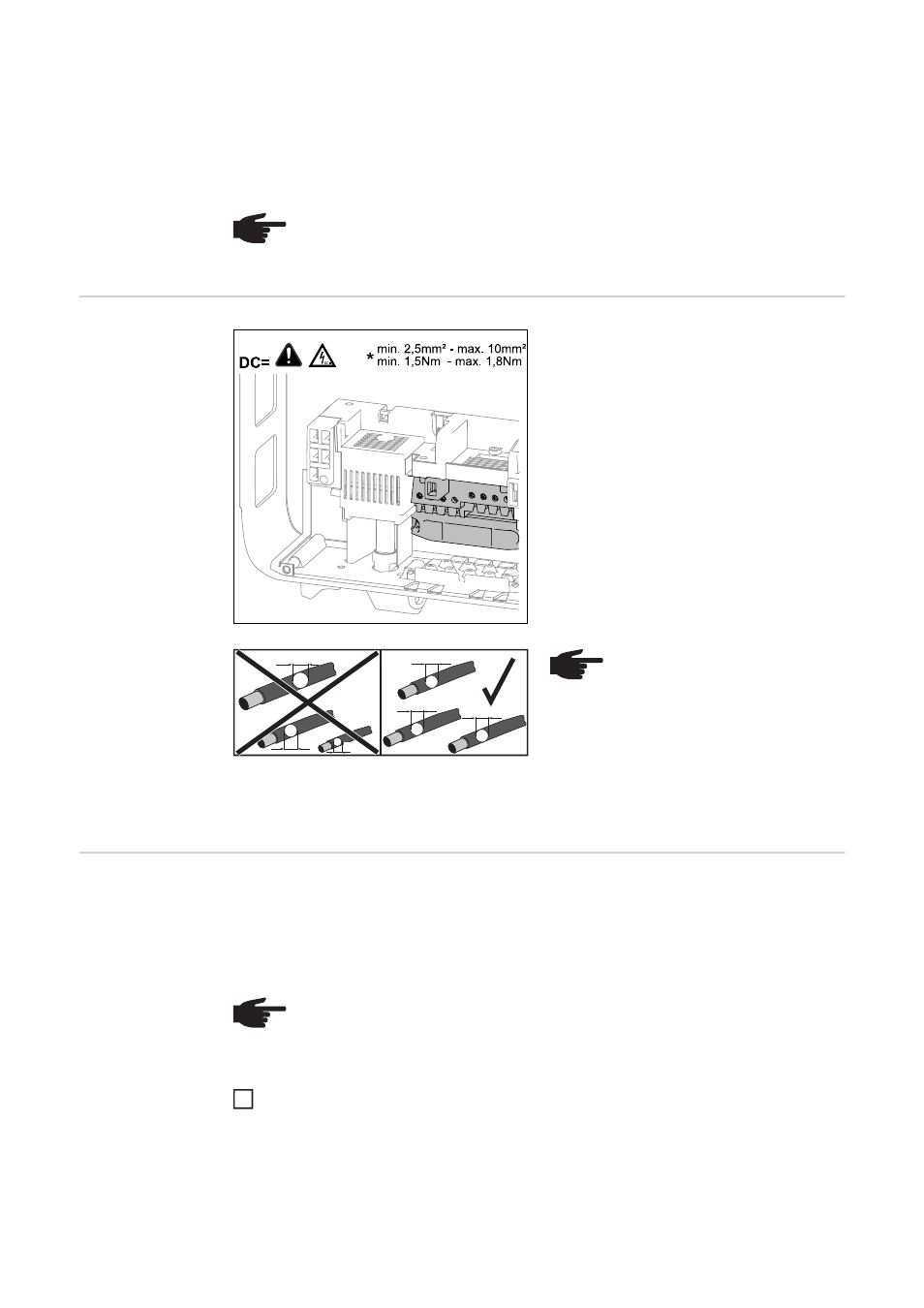

DC Anschluss-
klemmen
max. Kabelquerschnitt pro DC Kabel:
10 mm²
min. Kabelquerschnitt pro DC Kabel:
2,5 mm²
Die DC Kabel können ohne Ader-Endhül-
sen in den DC Anschlussklemmen ange-
schlossen werden.
Bei DC Kabel mit einem Querschnitt von 16 mm² können Ader-Endhülsen je nach Typ der
Ader-Endhülse und der Verpressung nicht oder nur bedingt eingesetzt werden.
Anschluss von
Aluminiumkabeln
Die DC-seitigen Anschlussklemmen sind zum Anschluss von eindrähtigen, runden Alumi-
niumkabeln geeignet. Auf Grund der nicht leitenden Oxidschicht von Aluminium müssen
beim Anschließen von Aluminiumkabeln folgende Punkte berücksichtigt werden:
-
reduzierte Bemessungsströme für Aluminiumkabel
-
die nachfolgend angeführten Anschlussbedingungen
Anschlussbedingungen:
Das abisolierte Kabelende sorgfältig durch Schaben von der Oxidschicht säubern,
z.B. mit Hilfe eines Messers
WICHTIG! Keine Bürsten, Feilen oder Schmirgelpapier verwenden; Aluminiumpartikel
bleiben hängen und können auf andere Leiter übertragen werden.
HINWEIS! Vor Anschluss der Solarmodule überprüfen, ob der für die Solarmodu-
le aus den Herstellerangaben ermittelte Spannungs-Wert mit der Realität über-
einstimmt.
D1
D2
D1
D1
D1
D3
HINWEIS! Um eine effektive Zu-
gentlastung der Solarmodul-
Stränge zu gewährleisten, aus-
schließlich gleich große Kabel-
querschnitte verwenden.
HINWEIS! Beim Auslegen von Kabelquerschnitten lokale Bestimmungen berück-
sichtigen.
