Fronius Symo Hybrid, Fronius Solar Battery und
Fronius Smart Meter verbinden
Fronius Symo Hy-
brid, Fronius So-
lar Battery und
Fronius Smart
Meter verbinden

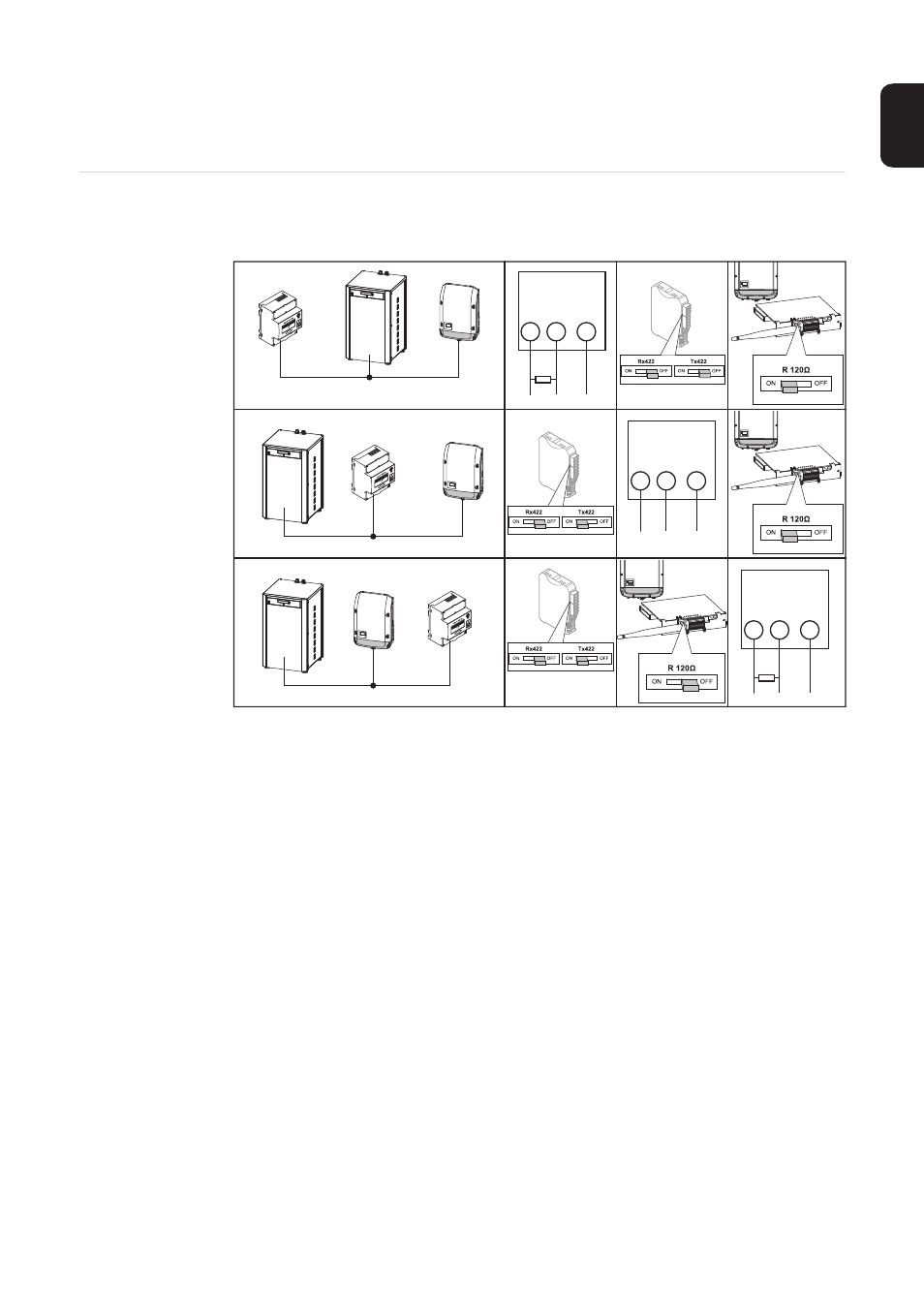

Hier wird die Verbindung der Datenleitung zwischen Fronius Smart Meter, Fronius Solar
Battery und Fronius Symo Hybrid dargestellt:
* Der Abschlusswiderstand liegt beim Fronius Smart Meter bei
Zusätzlich muss zwischen Batterie und Wechselrichter eine DC-Verbindung und Erdungs-
verbindung hergestellt werden. Der Anschluss der einzelnen Leitungen wird in den vorher-
gehenden Kapiteln dargestellt. Für die Auswahl der verwendeten Kabel ist der Installateur
verantwortlich.
Am Ende dieser Installationsanleitung finden Sie den Gesamtschaltplan des Hybrid-Sys-
tems.
