Fronius Energy Package Benutzerhandbuch
Seite 26
24
Kabelquerschnitt
des AC-Kabels
Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierungsstück:
Kabeldurchmesser 7 - 15 mm
Bei metrischen Verschraubung M32 (Reduzierungsstück entfernt):
Kabeldurchmesser 11 - 21 mm
(bei einem Kabeldurchmesser von 11 mm verringert sich die Zugentlastungs-Kraft von 100
N auf max. 80 N)
Bei Kabeldurchmessern größer als 21 mm muss die M32 Verschraubung durch eine M32
Verschraubung mit erweitertem Klemmbereich getauscht werden - Artikelnummer:
42,0407,0780 - Zugentlastung M32x15 KB 18-25.

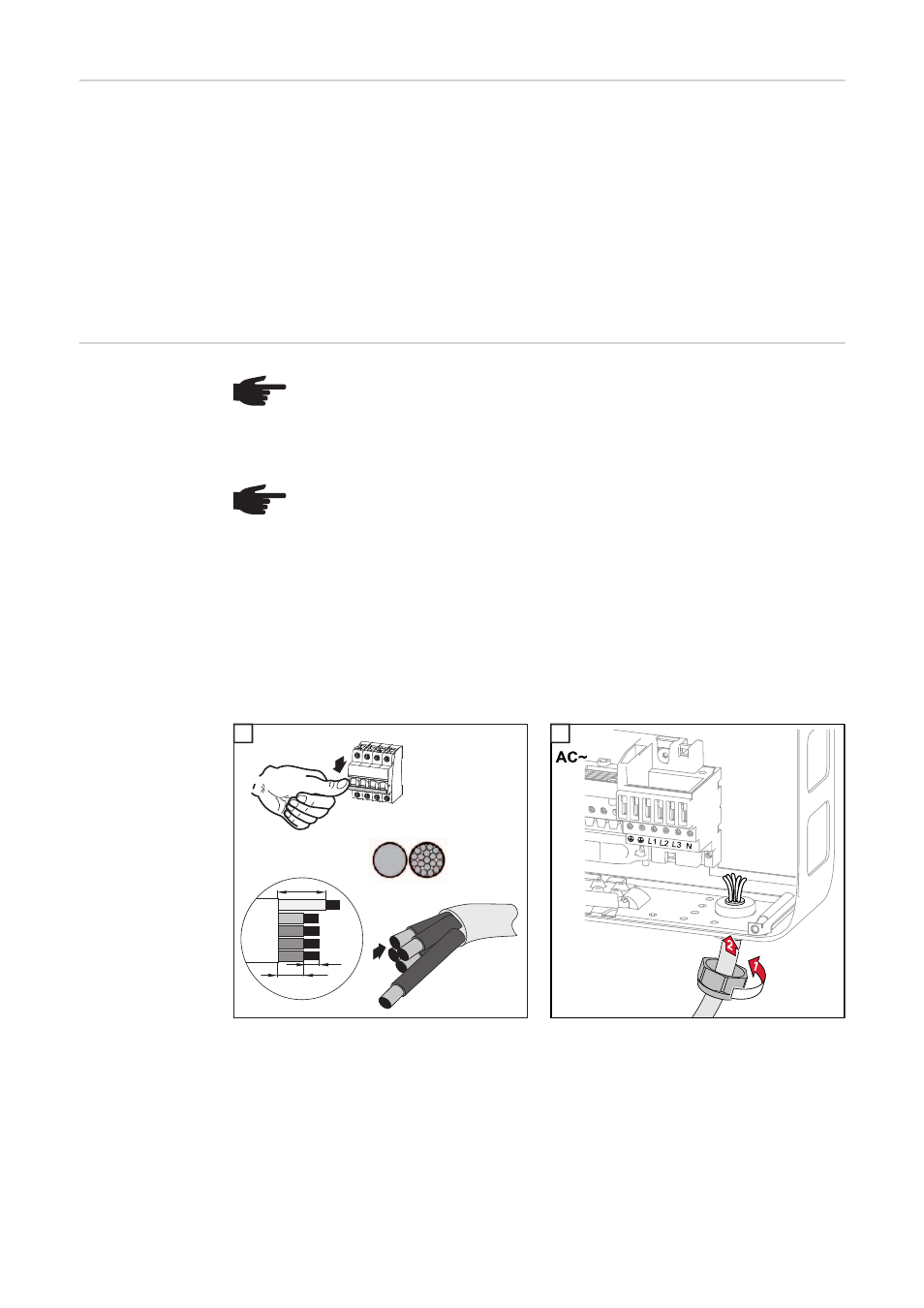

Wechselrichter
am öffentlichen
Netz anschließen
(AC)
WICHTIG! Der Schutzleiter PE des AC-Kabels muss so verlegt werden, dass dieser im
Falle eines Versagens der Zugentlastung als letzter getrennt wird.
Schutzleiter PE beispielsweise länger bemessen und in einer Schlaufe verlegen.
1
2
HINWEIS! Beim Anschließen der AC-Kabel an den AC-Klemmen mit den AC Ka-
beln Schlaufen bilden!
Beim Fixieren der AC Kabel mittels metrischer Verschraubung darauf achten,
dass die Schlaufen nicht über den Anschlussbereich hinausstehen. Der Wechsel-
richter lässt sich unter Umständen sonst nicht mehr schließen.
HINWEIS!
-
Sicherstellen, dass der Neutralleiter des Netzes geerdet ist. Bei IT-Netzen
(isolierte Netze ohne Erdung) ist dies nicht gegeben und der Betrieb des
Wechselrichters ist nicht möglich.
-
Der Anschluss des Neutralleiters ist für den Betrieb des Wechselrichters er-
forderlich.
Ein zu klein dimensionierter Neutralleiter kann den Einspeisebetrieb des
Wechselrichters beeinträchtigen. Der Neutralleiter muss somit gleich groß
wie die anderen stromführenden Leiter dimensioniert werden.
> 200 mm
15 mm
AC
~
PE
> 250 mm
PE
PE
Cu / Al Cu
max. Class 4
1
OFF
1
2
