Fronius IG Plus am öffentlichen Netz anschließen
(AC)
Netzüberwa-
chung
Anlagen mit meh-
reren Wechsel-
richtern
Für große Photovoltaik-Anlagen können mehrere Wechselrichter parallel geschaltet wer-
den. Um eine symmetrische Einspeisung zu gewährleisten, die Wechselrichter gleichmä-
ßig an alle 3 Phasen anschließen.

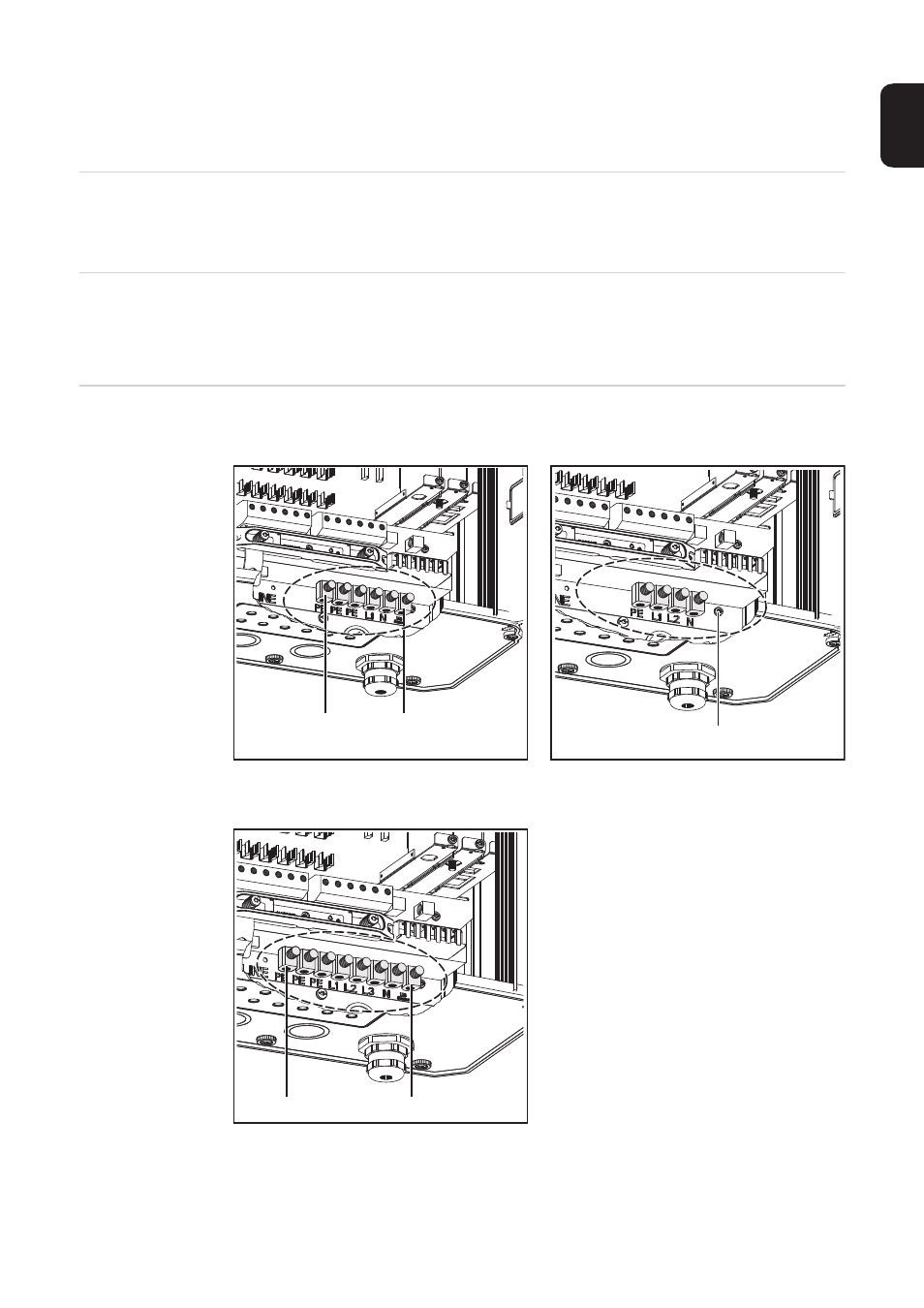

AC-seitige An-
schlussklemmen
WICHTIG! Für eine optimale Funktion der Netzüberwachung muss der Widerstand in den
Zuleitungen zu den AC-seitigen Anschlussklemmen so gering wie möglich sein.
Einphasige Wechselrichter
Zweiphasige Wechselrichter
Dreiphasige Wechselrichter
Legende:
L1
Phasenleiter
L2
Phasenleiter
L3
Phasenleiter
N
Neutralleiter
PE
Schutzleiter / Erdung
PE (a) Anschlussmöglichkeit für zusätzli-
che Erdung
(b)
Klemme ‘US Sense‘ (für USA)
max. Kabelquerschnitt:
25 mm² - für flexible Kabel
35 mm² - für starre Kabel
PE (a)
(b)
PE (a)
PE (a)
(b)
