Fronius IG Plus
für Wartungsar-
beiten öffnen
Vorhergehensweise, wenn der Wechselrichter für Wartungsarbeiten geöffnet werden
muss:
AC- und DC-Seite vor dem Wechselrichter spannungsfrei schalten
Anschlussbereich öffnen
DC Hauptschalter ausschalten
Entladezeit der Kondensatoren abwarten (5 Minuten)
Blechabdeckungen entfernen
Falls vorhanden, Sicherung für die Solarmodul-Erdung entfernen
Falls vorhanden, Strangsicherungen entfernen
DC-Kabel abschließen
AC-Kabel abschließen

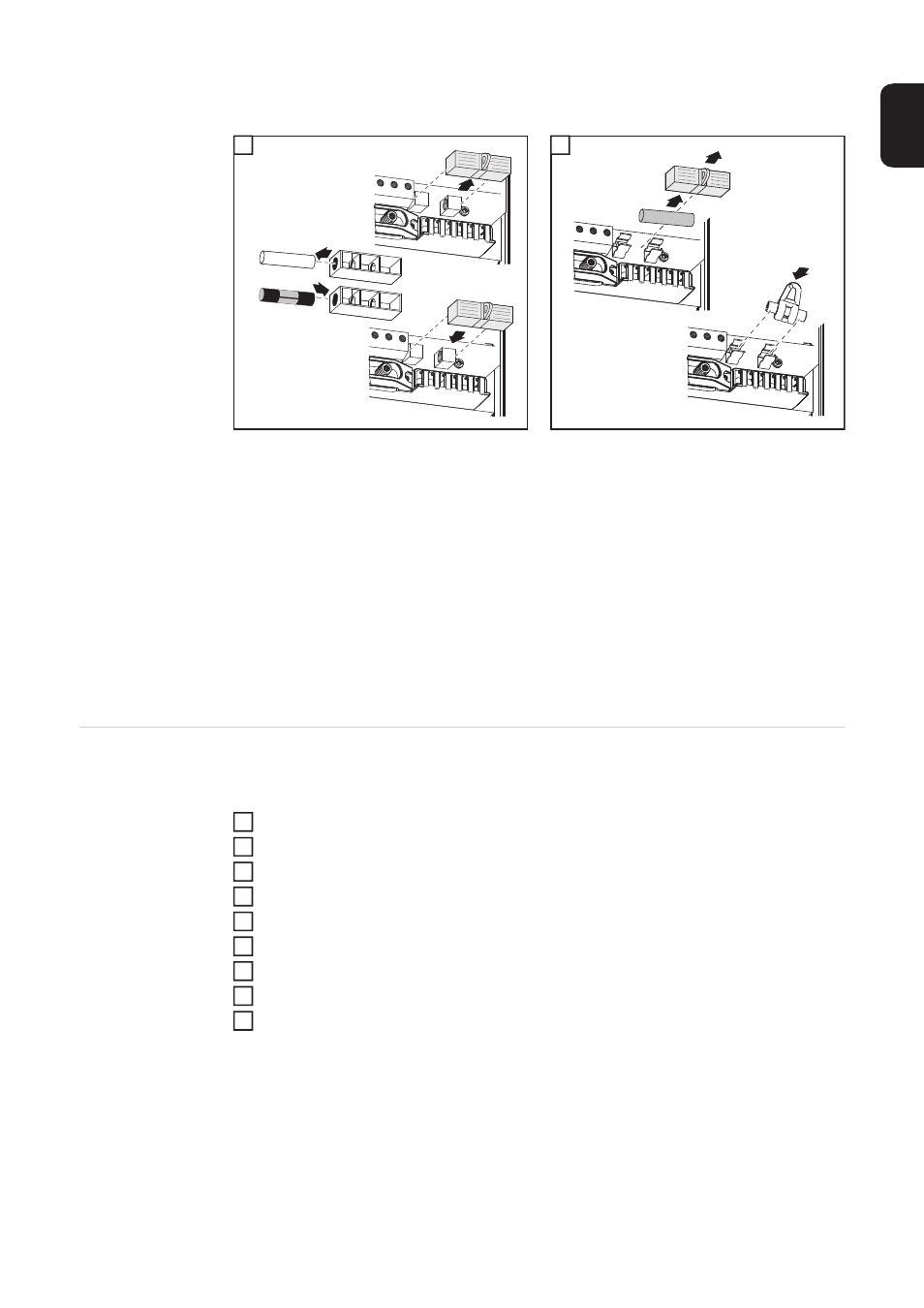

Sicherung einsetzen:
Option ‘Grounding Kit 100 kOhm‘ ein-
setzen:
1
*)
Kunststoff-Bolzen, serienmäßig
im Lieferumfang des Wechselrich-
ters enthalten
1
*)
Serienmäßigen Sicherungshalter
mit Kunststoff-Bolzen entfernen
Für die Solarmodul-Erdung empfiehlt Fro-
nius eine Sicherung mit 1 A und einer Di-
mension von 10 x 38 mm.
Option ‘Grounding Kit 100 kOhm‘ aus-
schließlich komplett mit Kunststoff-Schale
in den Sicherungshalter einsetzen
Mit dem Einsetzen der Sicherung ist das
Solarmodul am Pluspol geerdet.
Mit dem Einsetzen der Option ‘Grounding
Kit 100 kOhm‘ ist das Solarmodul am
Pluspol mittels hochohmigem Widerstand
geerdet.
