Fronius IG Plus XX V Benutzerhandbuch
Seite 31
29
DE
Fronius IG Plus
am öffentlichen
Netz anschließen
(AC)

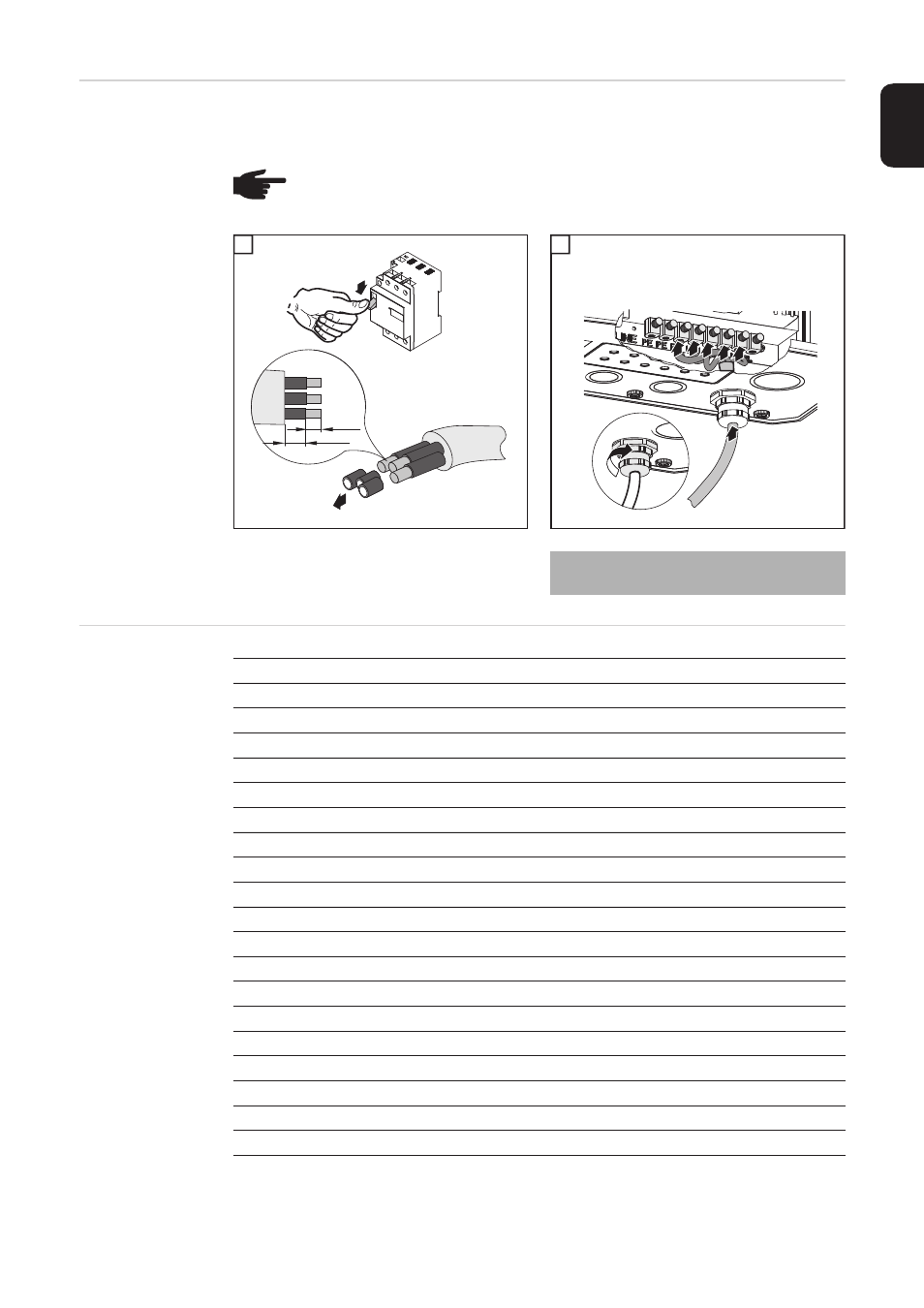

Der fixe Anschluss an das öffentliche Stromnetz darf nur von einem konzessionierten Elek-
troinstallateur hergestellt werden.
1
2
Maximale wech-
selstromseitige
Absicherung
HINWEIS! Feindrähtige Kabel bis Leiterklasse 5 können ohne Ader-Endhülsen
an den AC-seitigen Anschlussklemmen angeschlossen werden.
1
off
on
20 mm
10 mm
OFF
AC
2
1
2
3 4
6
5
1
7
2
Anzugsmoment der Anschlussklemmen:
2 Nm
Wechselrichter
Phasen
Nennleistung
Absicherung
Fronius IG Plus 25 V-1
1
2,6 kW
1 x C 25 A
Fronius IG Plus 30 V-1
1
3 kW
1 x C 25 A
Fronius IG Plus 35 V-1
1
3,5 kW
1 x C 25 A
Fronius IG Plus 50 V-1
1
4 kW
1 x C 25 A
Fronius IG Plus 55 V-1
1
5 kW
1 x C 50 A
Fronius IG Plus 55 V-2
2
5 kW
2 x C 25 A
Fronius IG Plus 55 V-3
3
5 kW
3 x C 25 A
Fronius IG Plus 60 V-1
1
6 kW
1 x C 50 A
Fronius IG Plus 60 V-2
2
6 kW
2 x C 25 A
Fronius IG Plus 60 V-3
3
6 kW
3 x C 25 A
Fronius IG Plus 70 V-1
1
6,5 kW
1 x C 50 A
Fronius IG Plus 70 V-2
2
6,5 kW
2 x C 25 A
Fronius IG Plus 80 V-3
3
7 kW
3 x C 25 A
Fronius IG Plus 100 V-1
1
8 kW
1 x C 50 A
Fronius IG Plus 100 V-2
2
8 kW
2 x C 25 A
Fronius IG Plus 100 V-3
3
8 kW
3 x C 25 A
Fronius IG Plus 120 V-1
1
10 kW
1 x C 63 A
Fronius IG Plus 120 V-3
3
10 kW
3 x C 25 A
Fronius IG Plus 150 V-3
3
12 kW
3 x C 25 A
