Fronius IG Plus XX V Benutzerhandbuch
Seite 38
36
4
5
6
7
Weitere Informationen zu den Strangsicherungen im Abschnitt ‘Kriterien zur richtigen Aus-
wahl von Strangsicherungen‘.
Strangsicherun-
gen auswählen

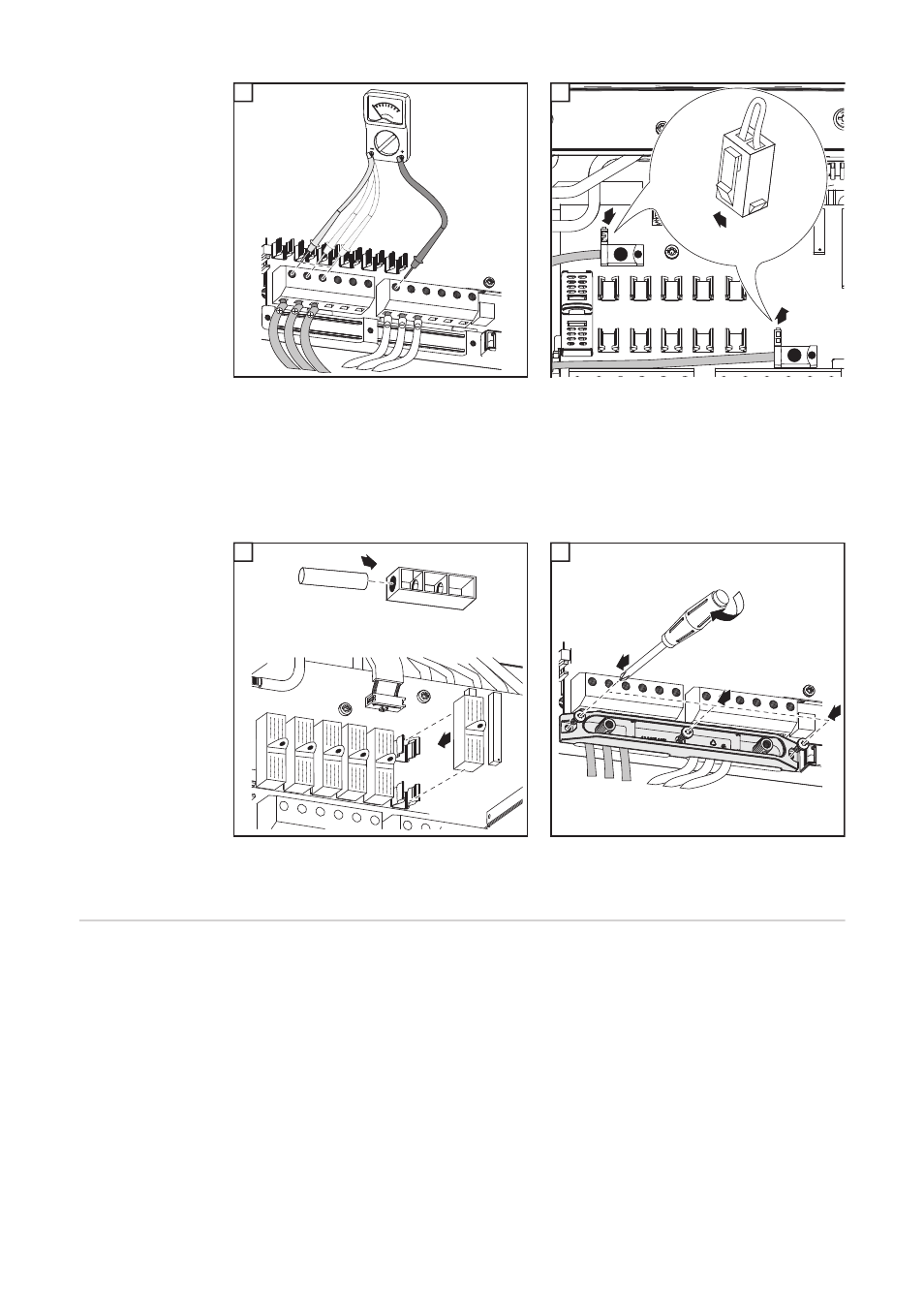

Wenn seitens des Solarmodul-Herstellers Strangsicherungen für den Betrieb erforderlich
sind:
-
Strangsicherungen entsprechend den Angaben des Solarmodul-Herstellers oder ge-
mäß Abschnitt „Kriterien zur richtigen Auswahl von Strangsicherungen“ auswählen
(max. 20 A je Solarmodul-Strang, max. 6 Solarmodul-Stränge)
max. 600 V
10
2
1
3
SM
ON
SM
OFF
11
WICHTIG!
-
Bei angeschlossenen Solarmodul-Strängen je nach Angaben des Solarmodul-Her-
stellers Metallbolzen oder Strangsicherungen mittels Sicherungsabdeckungen in die
Sicherungshalter einsetzten.
Die Metallbolzen sind serienmäßig im Lieferumfang des Wechselrichters enthalten.
-
Bei nicht belegten DC+ Anschlussklemmen Metallbolzen mittels Sicherungsabdek-
kungen in die Sicherungshalter einsetzen.
1
2
6 x
14
1
2
3
15
WICHTIG!
-
Sicherheitsbestimmungen der Solarmodule beachten
-
Anforderungen seitens des Solarmodul-Herstellers beachten
