Hauptmenü
G&D RackConsole 17HR · 7
Hauptmenü

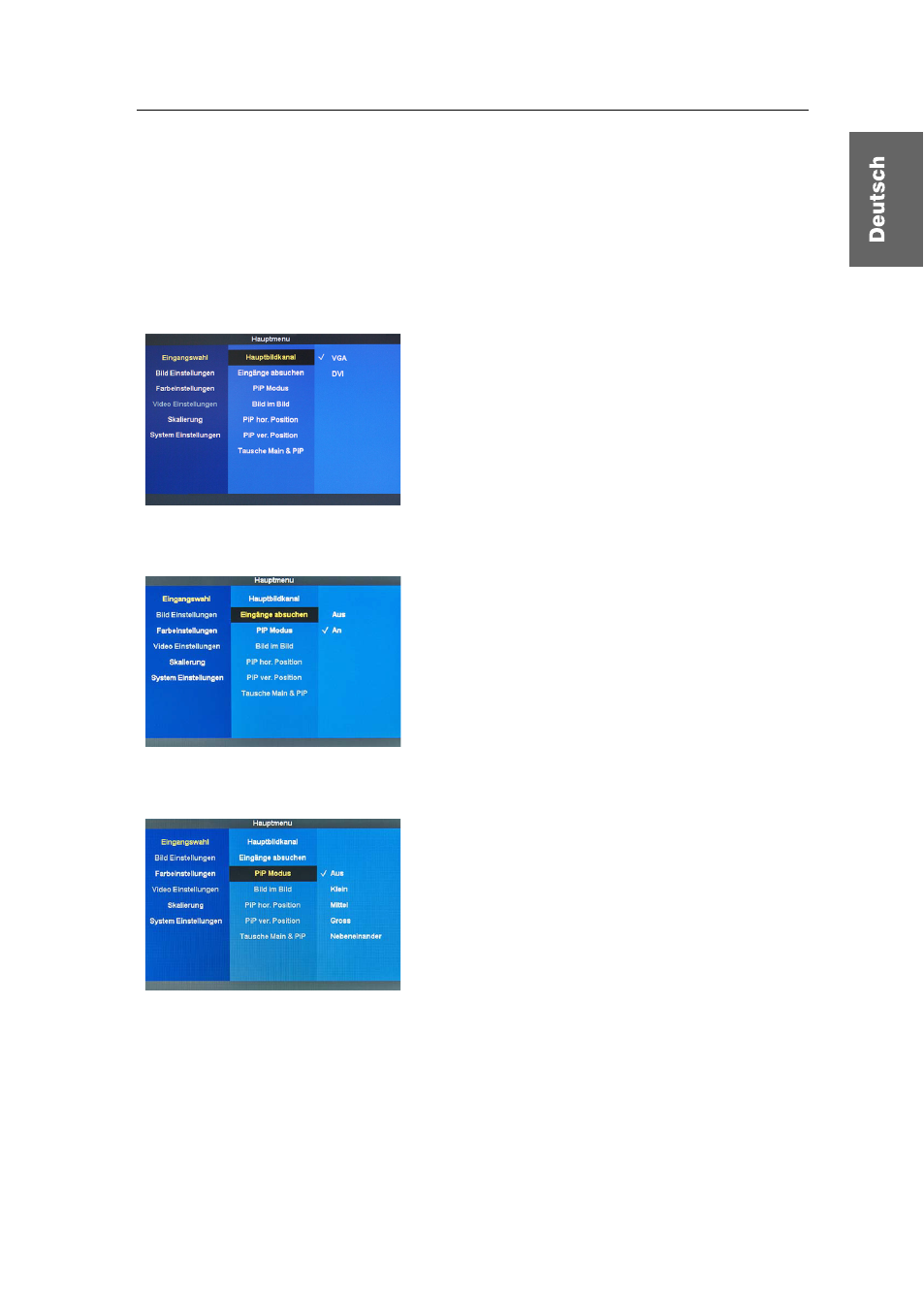

Eingangswahl
Im Menü
Eingangswahl
wählen Sie die Quellen für den Hauptbildkanal (Bild-im-Bild-
Kanal).
Hauptbildkanal
Eingabe absuchen
PiP Modus
In diesem Menü wählen Sie die Eingabequellen
(VGA, DVI) für den
Hauptbildkanal
.
Nach der Aktivierung des Menüpunktes
Ein-
gänge absuchen
überwacht das System alle Einga-
ben für Eingangssignale. Der Hauptbildkanal
wird auf den ersten aktiven Eingang geschaltet.
Bei aktiviertem
PiP Modus
stehen Ihnen verschie-
dene Optionen zur Darstellung des Bild-im-
Bild-Kanals zur Verfügung. Im Picture-in-
Picture-Modus wird das PIP-Videosignal in
einem separaten Fenster angezeigt. Bei Aus-
wahl der Option
Nebeneinander
werden der
Hauptbild- sowie der Bild-im-Bild-Kanal neben-
einander in gleicher Größe dargestellt.
