p13

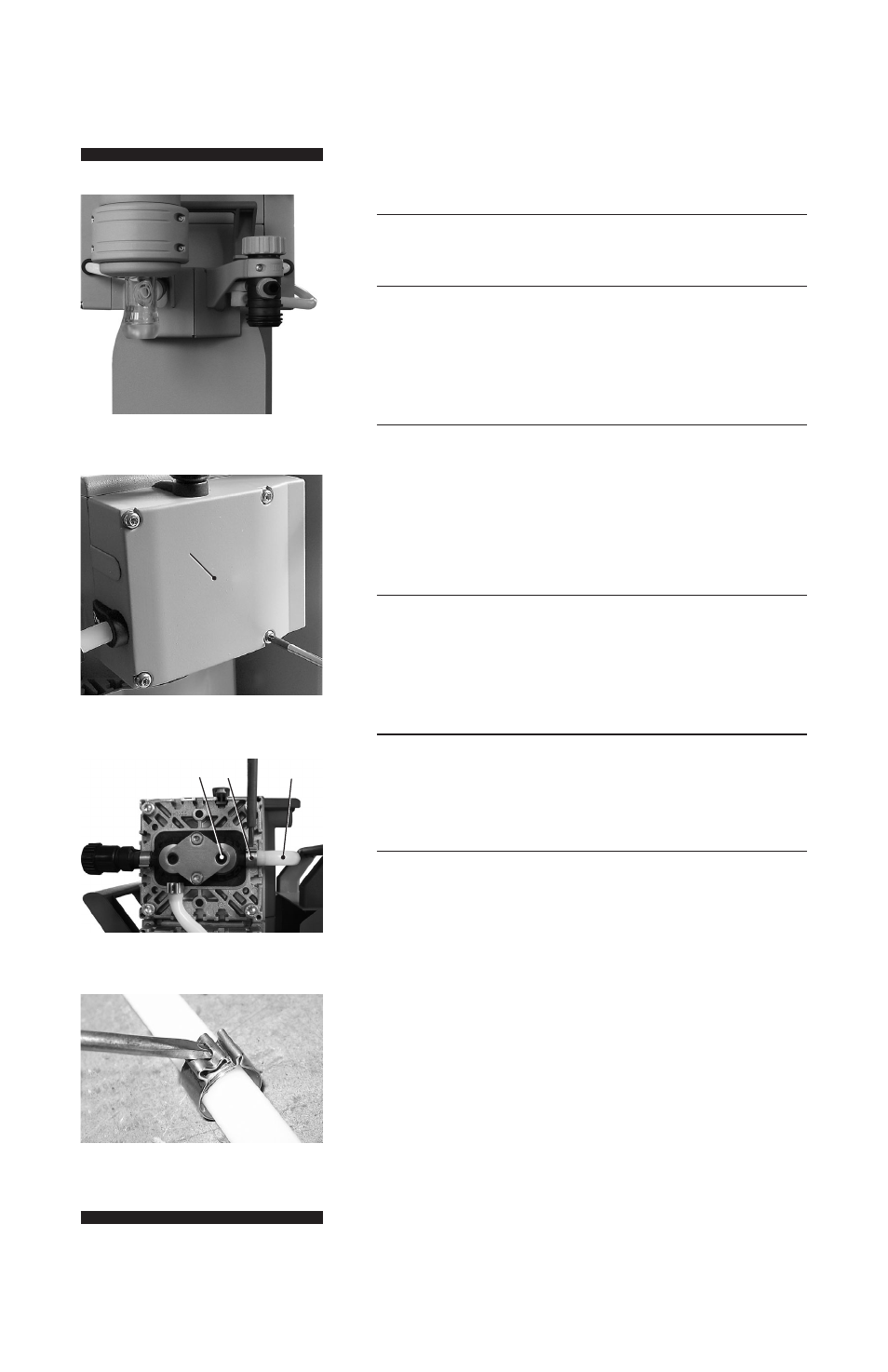

Pumpe ein Pumpe-Unterstützung:
3
Entfernen Rundkolben an Einlass und Auslass.
4
Entfernen Sie die 4 Schrauben die Anbringung
der Zylinderkopfdeckel Verkleidung (W) mit einem
Torx-Schraubendreher T20. Achten Sie auf die
Unterlegscheiben unter den Schrauben und entfernen.
5
Ziehen Sie von Kopf Abdeckung Verkleidung (W)
sorgfältig durch. Nicht kippen.
Pumpen Pumpe Unterstützung:
6
Trennen der Kopplung des Verbindungsröhre
(V) auf die andere Seite der Pumpe sowie die
Schlauchverbindung zum Eintritt/Austritt des
Vakuumsystems am Ventilkopf (O).
7
Öffnen Sie die Schlauchklemme (U) durch
Anwendung der Schlitz-Schraubendreher wie gezeigt
und drehen.
8
Ziehen Sie den Schlauch vom Schlauchanschluss.
Schritt 4
Schritt 6
Schritt 3
Schritt 7
W
O U V
