Hoefer VP200 Benutzerhandbuch
Seite 27
•
p19

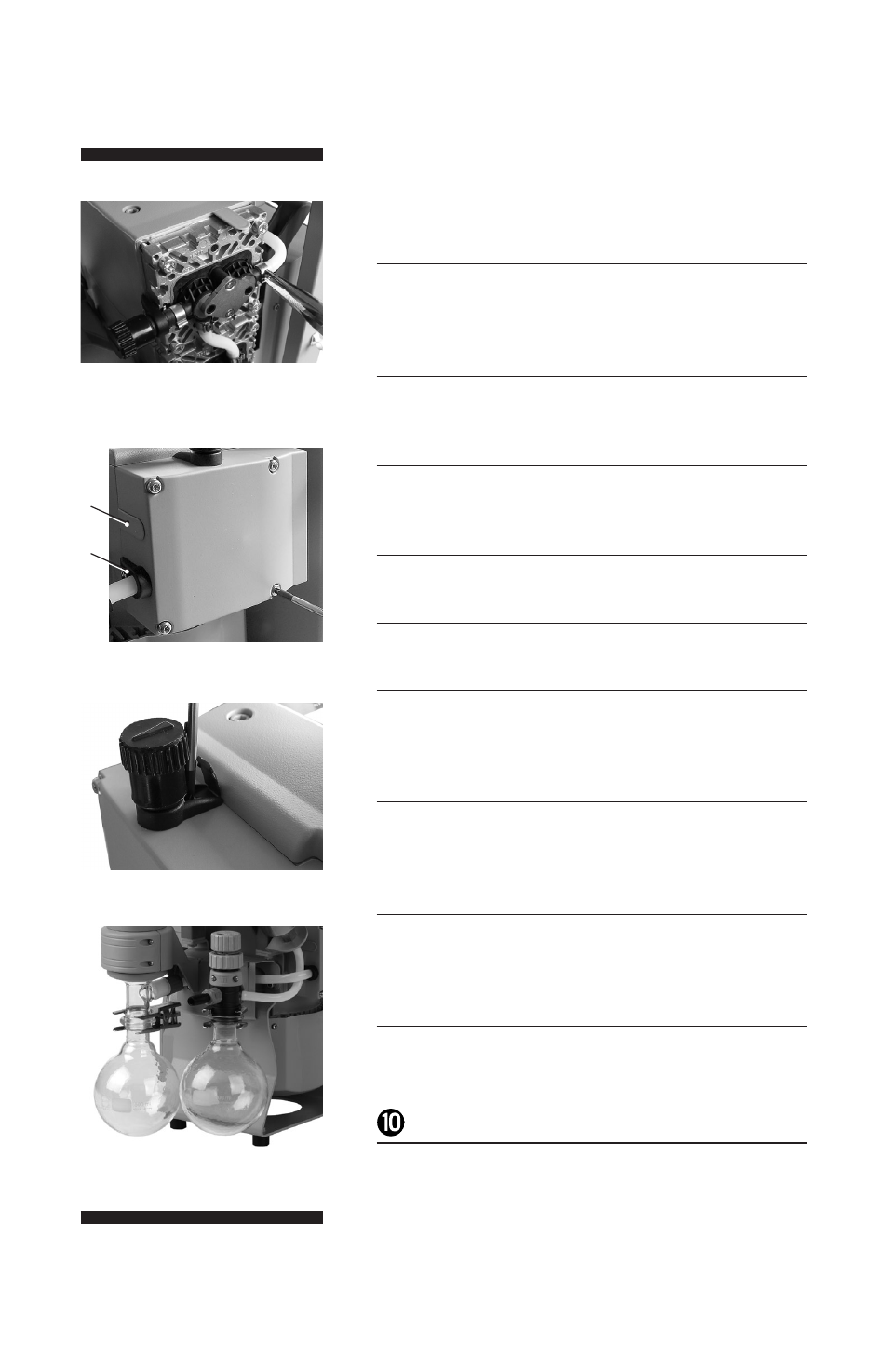

Neumontage
Pumpe ein Pumpe-Unterstützung:
1
Bringt die Verbindungsröhre (V) auf die andere Seite der
Pumpe, als auch die Schlauchverbindung zum Einlass
oder Auslass des Vakuumsystems am Ventilkopf (O).
2
Rutschen Verbindungsrohr (V) auf der Schlauch-
verbindung Ventilkopf.
3
Schieben auf dem Rohr und der Schlauchklemme (U)
bis zum Berühren der Nase am Ventilteller.
4
Schließen Schlauchschelle (U) mit einer Flachzange.
5
Legen Zylinderkopfdeckel Verkleidung auf.
6
Schieben der Kopfabdeckung Verkleidungsteil in den
Nuten der Kappen (I) und unter den Befestigungsmit-
teln Verbindung (Q).
7
Installieren Sie die Unterlegscheiben. Verwenden Sie
einen Torx T20, um die 4 Schrauben, mit denen die
Kopfabdeckung Verkleidung befestigen.
8
Ziehen Sie die Zylinderschrauben (L) der Verbindung
Verbindungselemente (Q) mit einem Torx-Schrauben-
dreher T20.
9
Schließen Sie die Klappdeckel.
Pumpen Pumpe Unterstützung:
Montieren Rundkolben mit Gelenk-Clips.
Ersetzen Blenden und Ventile der gegenüberliegenden
Seite der Pumpe in der gleichen Weise!
Schritt 1
Schritt 5
Schritt 8
Schritt 10
I
Q
