BRENNERKONFIGURATION

3-12

powermax

65/85

Betriebsanleitung

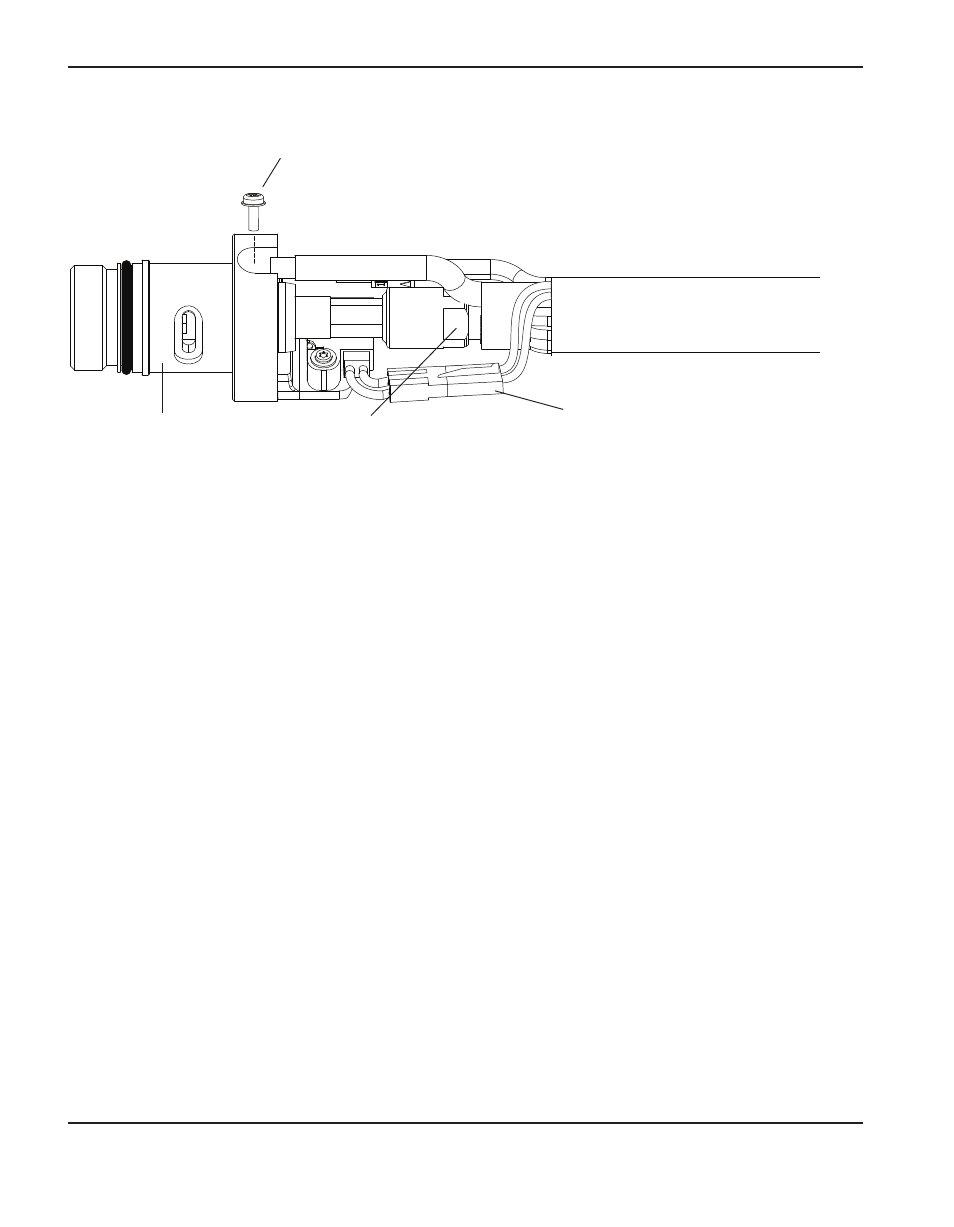

Anschluss der

Gasversorgungsleitung

Brennerkopf

Klemmschraube

für Pilotkabel

Drahtverbinder am

Kappensensorschalter

7. Trennen Sie den Drahtverbinder am Kappensensorschalter.
8. Entfernen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schraube, mit der das

Pilotkabel am Brennerkörper befestigt ist.

9. Lösen Sie die Mutter, mit der die Gasversorgungsleitung am Brennerschlauch befestigt

ist, mit einem 1/4-Zoll- und einem 3/8-Zoll-Schraubenschlüssel bzw. einem verstellbaren

Schraubenschlüssel. Legen Sie den Brennerkörper beiseite.

Anmerkung: Kleben Sie das Ende der Gasleitung am Brennerschlauch mit Klebeband ab,

damit beim Führen der Gasleitung entlang der Schiene kein Staub und andere

Verschmutzungen hineingeraten.

10. Ziehen Sie die Kupplung, den Brennerschaft (beim langen Maschinenbrenner), die

Zugentlastungsmutter und den Zugentlastungsmantel nach vorne vom Brennerschlauch ab.

11. Wenn Sie bei einem langen Maschinenbrenner keine Zahnstange brauchen, schieben Sie die

Zahnstange vom Brennerschaft zum Verschleißteilende des Schafts.

12. Führen Sie den Brennerschlauch durch die Schiene des Schneidtischs.
13. Schieben Sie den Zugentlastungsmantel und die Zugentlastungsmutter über den

Brennerschlauch.

14. Bei der Montage eines langen Maschinenbrenners schieben Sie den Brennerschaft über den

Brennerkopf.

15. Schieben Sie die Kupplung über den Brennerschlauch.
16. Schließen Sie die Gasleitung wieder an den Brennerschlauch an.
