BRENNERKONFIGURATION
powermax
65/85 Betriebsanleitung
3-21
3
4
12
13
14
5
6

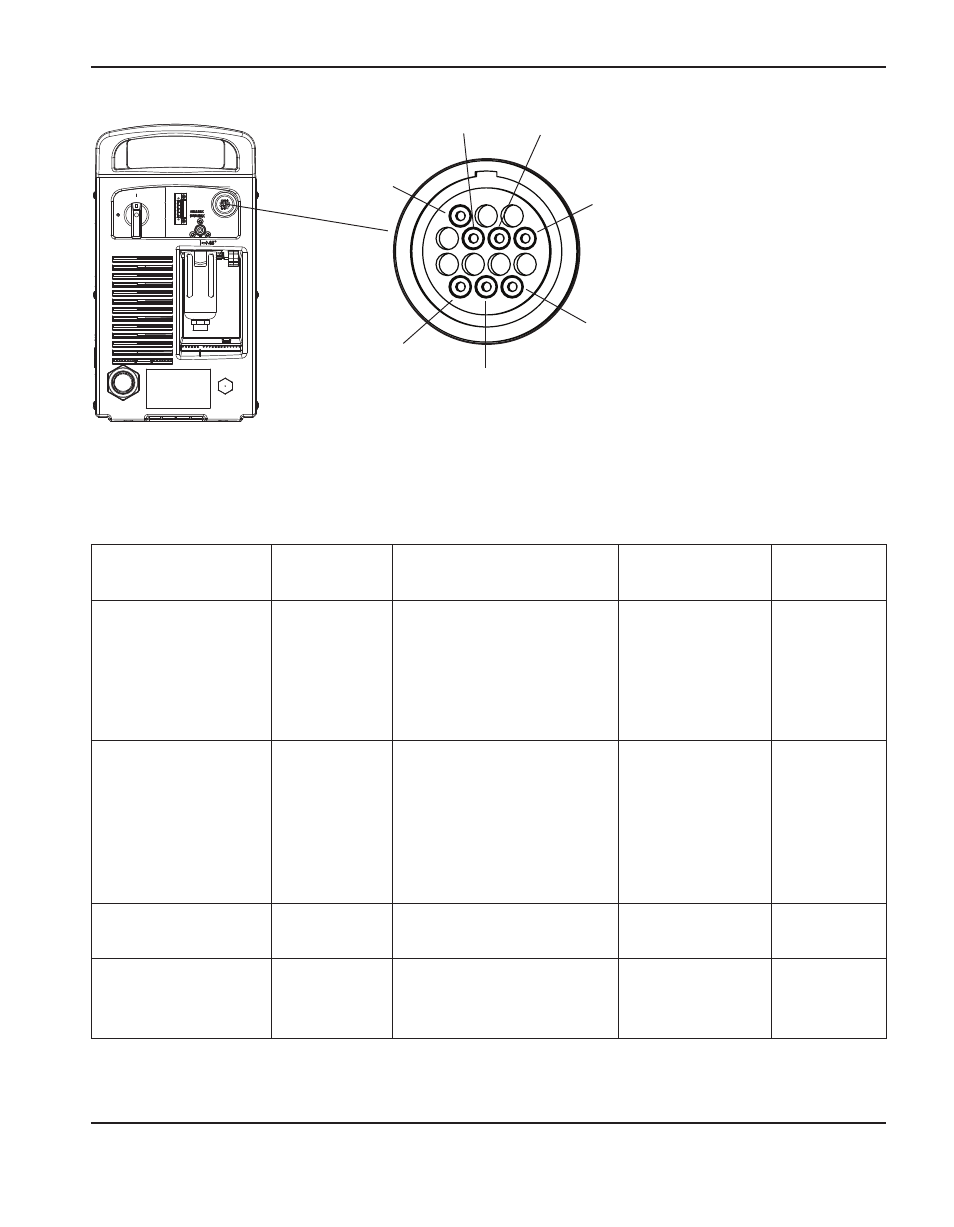

Ziehen Sie beim Anschließen des Powermax65 oder Powermax85 mit einem
Maschinenschnittstellenkabel an eine Brennerhöhensteuerung oder eine CNC-Steuerung
die nachstehende Tabelle hinzu.
Signal Typ Anmerkungen Anschlussbuchsen Externe
Kabeldrähte
Start (Plasmastart) Eingang Normalerweise geöffnet.
18 VDC Leerlaufspannung bei
START-Anschlussklemmen.
Benötigt potenzialfreien
Schließer, um aktiviert zu
werden.
3, 4 Grün, schwarz
Übertragung
(Maschinenvorschubstart)
Ausgang Normalerweise geöffnet.
Potenzialfreier Schließer, wenn
der Lichtbogen übertragen wird
Maximal 120 VAC/1 A am
Maschinenschnittstellenrelais
oder Schaltgerät (vom Kunden
bereitgestellt).
12, 14 Rot, schwarz
Masseanschluss Masseanschluss 13
Spannungsteiler Ausgang Geteiltes Lichtbogensignal von
20:1, 21,1:1, 30:1, 40:1, 50:1
(liefert maximal 18 V).
5 (-), 6 (+) Schwarz (-),
weiß (+)
