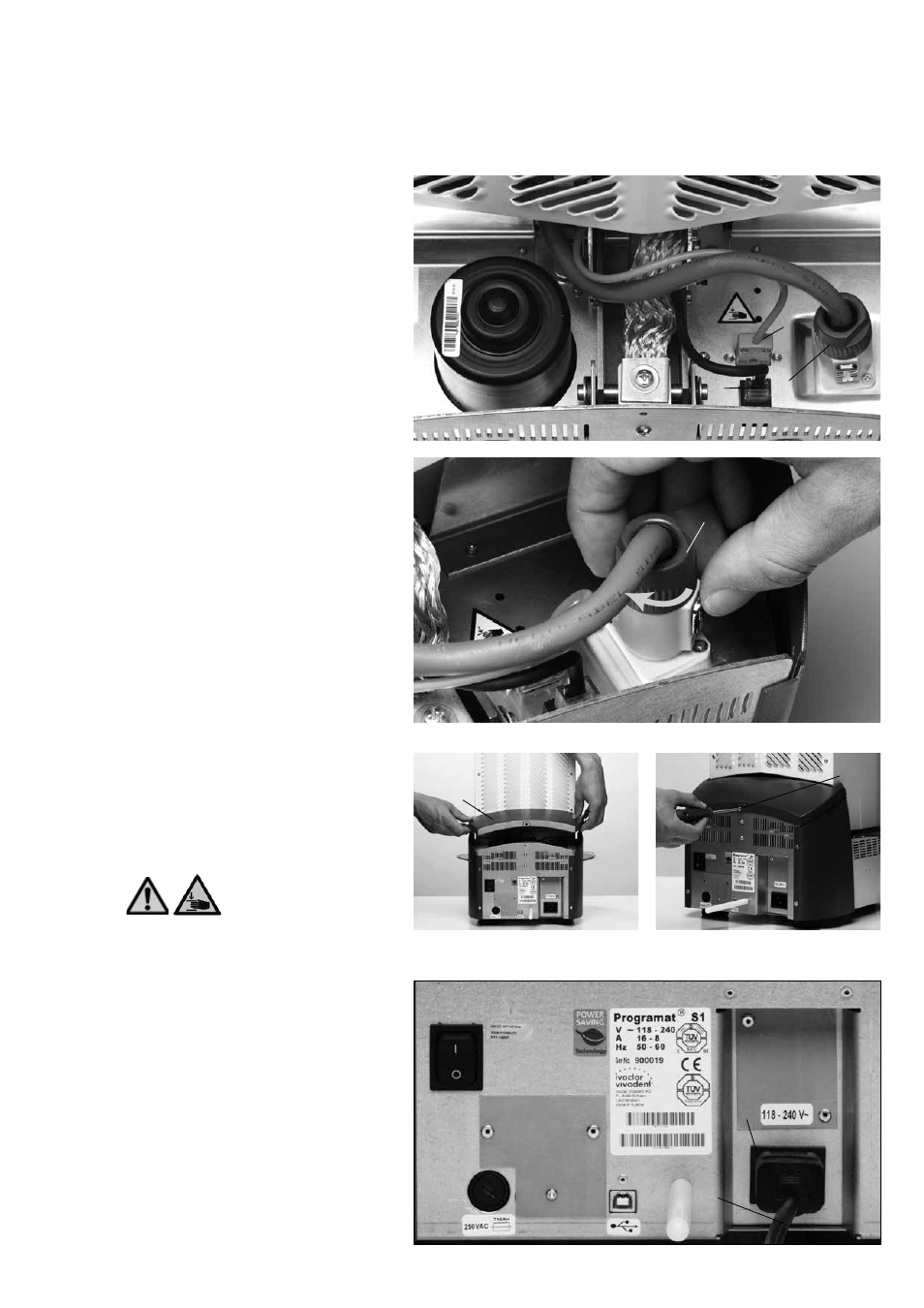

Fixieren Sie den Stecker Heizung (20) durch
Drehen, bis dieser gesichert ist.
Schritt 6:
Abdeckhaube (29) montieren
Wenn alle Kabel korrekt mit dem Unterteil verbun-
den sind, kann die Abdeckhaube aufgesetzt werden.
Anschliessend muss die Schutzhaube mit der Befesti-
gungschraube (30) fixiert und gesichert werden.
Das Gerät darf nur mit mon-
tierter Abdeckhaube in Betrieb
genommen werden.
Schritt 7:
Weitere Anschlüsse herstellen
Netzanschluss herstellen
Bitte überprüfen Sie vor dem Anschliessen, ob die
Netzspannung mit Ihrer örtlichen Netzspannung
übereinstimmt. Anschliessend können Sie das
Netzkabel (12) mit der Gerätesteckdose (13) ver-
binden.
20
29
30
12
13
Schritt 5:
Anschlüsse herstellen
Verbinden Sie nun die Kabel des Ofenkopfes mit
dem Unterteil. Gehen Sie dabei wie folgt vor:
– Stecker Thermoelement (17) einstecken (auf
richtige Polung achten)
– Stecker Heizung (20) einstecken
– Stecker Leistungselektronik (18) einstecken
20 18
17
