5

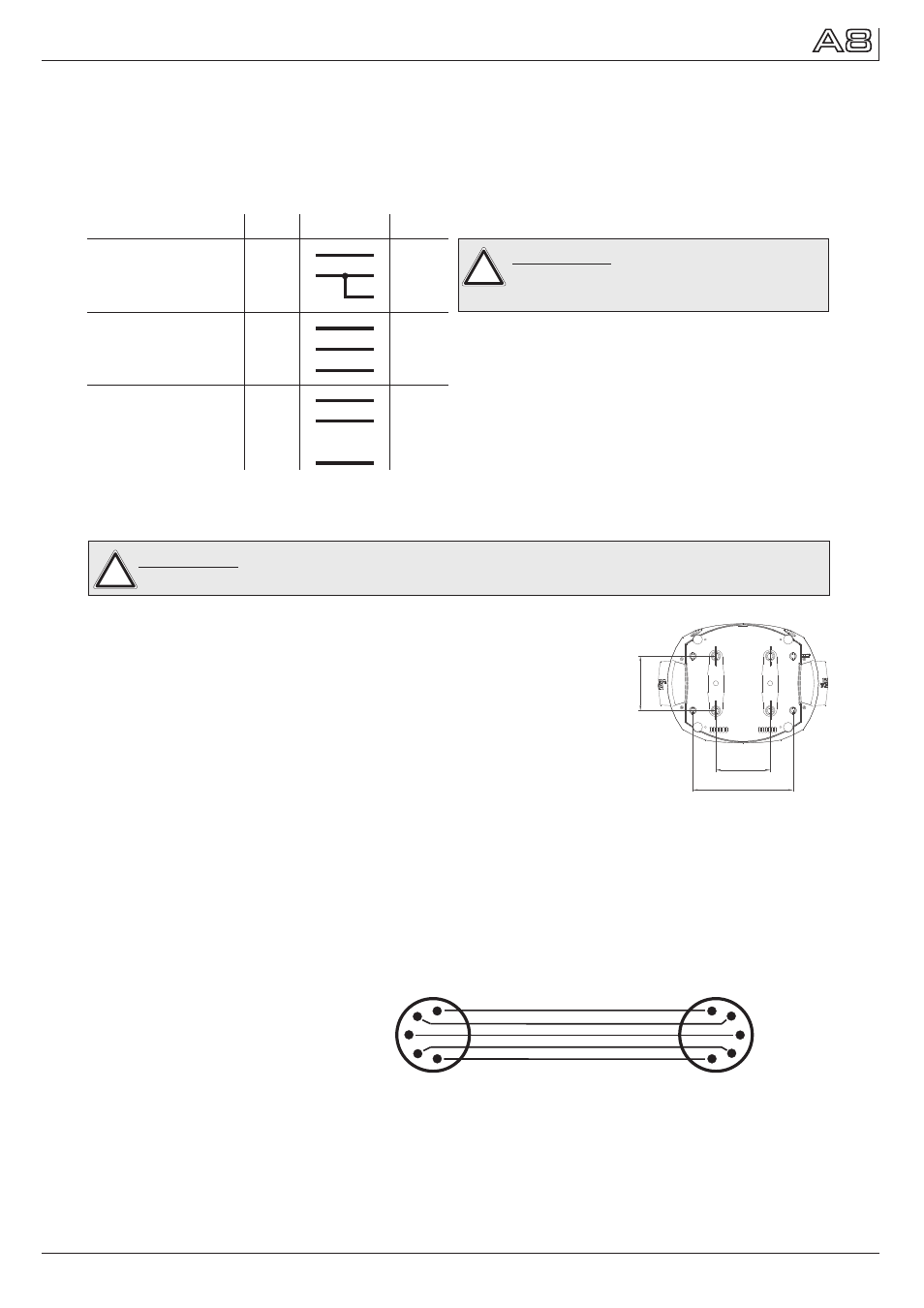

3.2 Montage der Geräte
Der A8 darf stehend nur auf einer harten Unterlage betrieben
werden, die im Bodenblech eingestanzten Lüftungsschlitze
müssen frei bleiben. Bei Verwendung der standard Omega
Bügel kann der A8 in beliebiger Position montiert werden.
Verwenden Sie bei der Montage immer beide standard Om-
ega Bügel. Achten Sie darauf, das die Camlocs richtig einge-
rastet sind. Den A8 immer zusätzlich mit Sicherungsseil an
der Sicherungsöse sichern.
ACHTUNG: Mindestens 0,5 m Abstand zu brennbaren Gegenständen!
A8 immer mit Sicherungsseil zusätzlich sichern!
!
Die DMX Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit Abschirmung
erfolgen. Wir empfehlen ein DMX-Kabel, alternativ kann auch ein 2-poliges Mikro-Kabel
verwendet werden. Damit ist jedoch kein Software-Update möglich, da Pin 4 und 5 nicht
belegt sind. Bei den Steckern und Buchsen handelt es sich um 5-polige oder 3-polige
XLR Verbinder, die im Fachhandel erworben werden können.
Der A8 verf gt über je zwei DMX-in und DMX-out Anschlüsse, die jeweils parallel durch-
kontaktiert sind. Benutzen Sie pro Scheinwerfer jeweils nur eine DMX-in und DMX-out
Anschluss! Die Geräte können nicht als DMX-Splitter benutzt werden. ü
3.3 DMX Verkabelung
Steckerbelegung
Pin 1 = Ground = Abschirmung
Pin 2 = DMX -
Pin 3 = DMX +
Pin 4 = Data out -
Pin 5 = Data out +
4
2
3
4
2
3
Kabel mit Abschirmung
5
1
5
1
Weltweit gibt es unterschiedliche ortsbezogene Netzausführungen. Der A8 darf nur an
folgenden Stromnetzen betrieben werden:
2 Leiter, 1 Phase: L
N L
N
PE
3 Leiter, 1 Phase: L
N
L L
PE
N
4 Leiter, 3 Phase: L
1
L
2
L
3
N
L
N
PE
Netz A8
ACHTUNG: Der A8 darf in Kanada
im 2 Leiter, 1 Phase Netz maximal
mit 120V betrieben werden!
!
140
224
