Seite 5
AP CHANNEL
AP ANTENNA GAIN
AP ID
Wählen Sie die Betriebsart „TRX ACCESS POINT“, drücken Sie anschließend die
Taste ENTER.
In den folgenden Menüschritten konfigurieren Sie den Wireless TRX mit Ihren per-
sönlichen Einstellungen:
, wählen Sie einen der 61 zur Verfügung stehenden Übertragungs-
kanäle aus. Im Betrieb mit mehreren Wireless TRX Sendern sollte stets 1 Kanal Ab-
stand zum nächsten Sender gewählt werden, um eine störungsfreie Übertragung zu
gewährleisten.
Die Funktion „SCAN“ unterstützt Sie dabei indem andere Sendersignale angezeigt
werden. Der Kanal kann jederzeit während der Übertragung gewechselt werden. Das
Empfangsgerät loggt sich automatisch wieder zum Sender ein.
, der Wireless TRX wird werksseitig mit einer Dipolantenne mit
2 dBI Antennengewinn ausgeliefert. Entsprechend wird der Antennengewinn über
das Menüfeld eingegeben.
Sollten Sie auf Zubehörantennen mit größerem Antennengewinn zurückgreifen muss
dieser Wert immer der Antenne entsprechend angepasst werden. Ein niedriger ein-
gestellter Wert würde die Sendeleistung des Wireless TRX eventuell über den ge-
setzlichen Wert hinaus erhöhen.
Der Wireless TRX sendet im 2,4 Ghz Bereich, jeder Körper zwischen Sender und
Empfänger mindert in diesem Frequenzbereich die Übertragungsqualität. Für eine
optimale Sende-, Empfangsqualität sollte daher die Funkstrecke immer auf Sicht-
kontakt zu den Empfangsgeräten aufgebaut werden.
, geben Sie einen maximal 16-stelligen Namen (z.B. Firmenname) für Ihren
Sender ein. Dieser erscheint nach einem Login bei entsprechendem Empfangsgerät
(A12, A8, JBLED A7, JBLED A4, Wireless TRX) im Display und zeigt Ihnen die Sen-
derzugehörigkeit an. Der Zugriff ist durch die Tastenkombination ENTER (gedrückt
halten) und ESC drücken gesperrt.
4. Betrieb als Sender
Der Displaybeleuchtung werden besondere Funktionen zugeordnet:
Langsam blinkende Displaybeleuchtung bedeutet es liegt kein DMX-Signal an.
Empfängt der Wireless TRX ein DMX-Signal erlischt die Displaybeleuchtung.
5
ESC
ENTER
DOWN
UP
TRX ACCESS POINT
21
LOGIN
HOP
SCAN

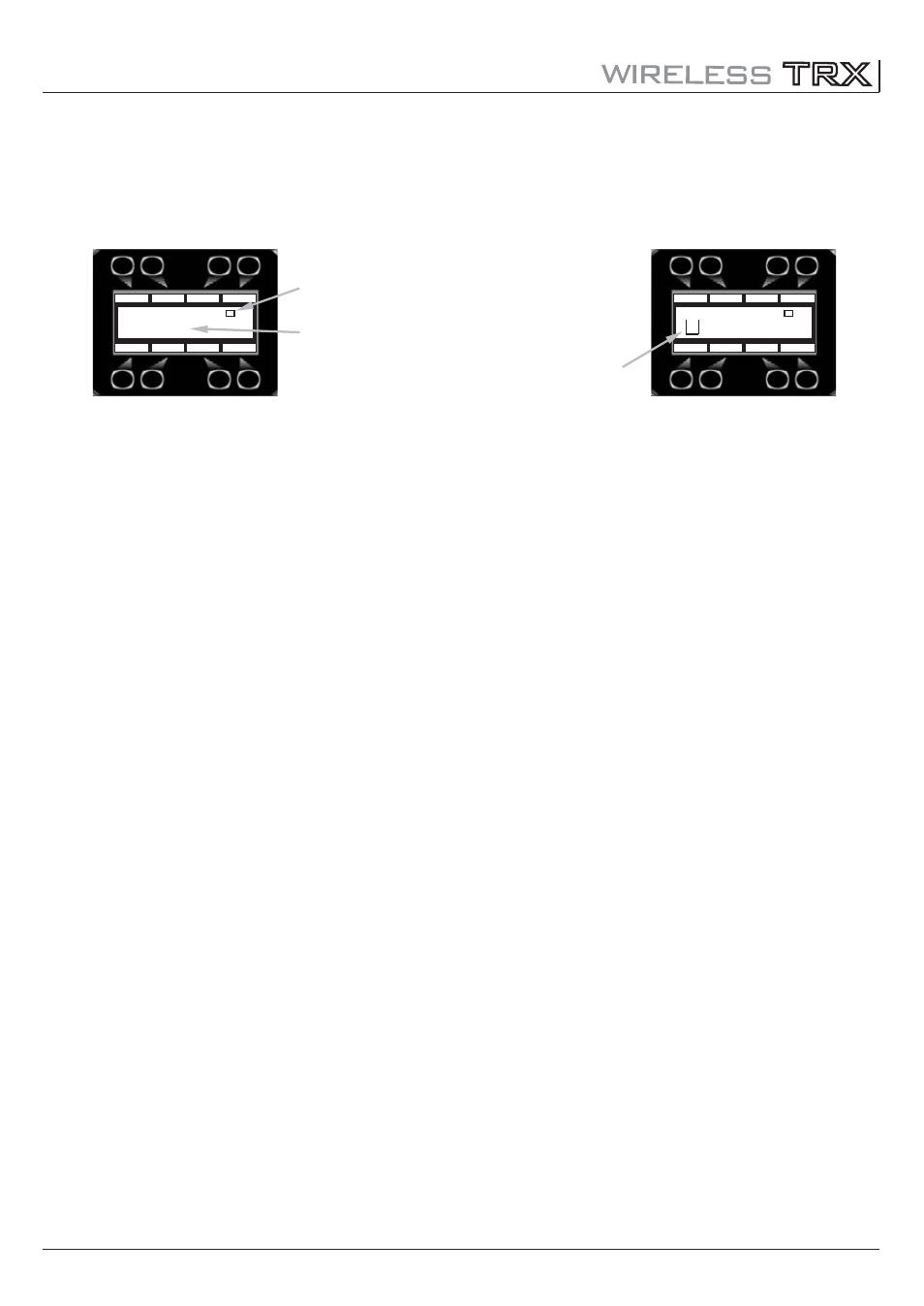

Auswahl der Betriebsart
Gehen Sie im Hauptmenü auf ENTER, mit Down und UP wählen Sie zwischen „TRX
ACCESS POINT“, „TRX CLIENT“ oder „TRX INACTIVE“.
ESC
ENTER
DOWN
UP
TRX CLIENT
LOGIN
HOP
SCAN
DMX Übertragungsanzeige
(Balken läuft bei Übertragung)
Kanalanzeige
(Auswahl an 61 Kanälen)
Feldstärkeanzeige
