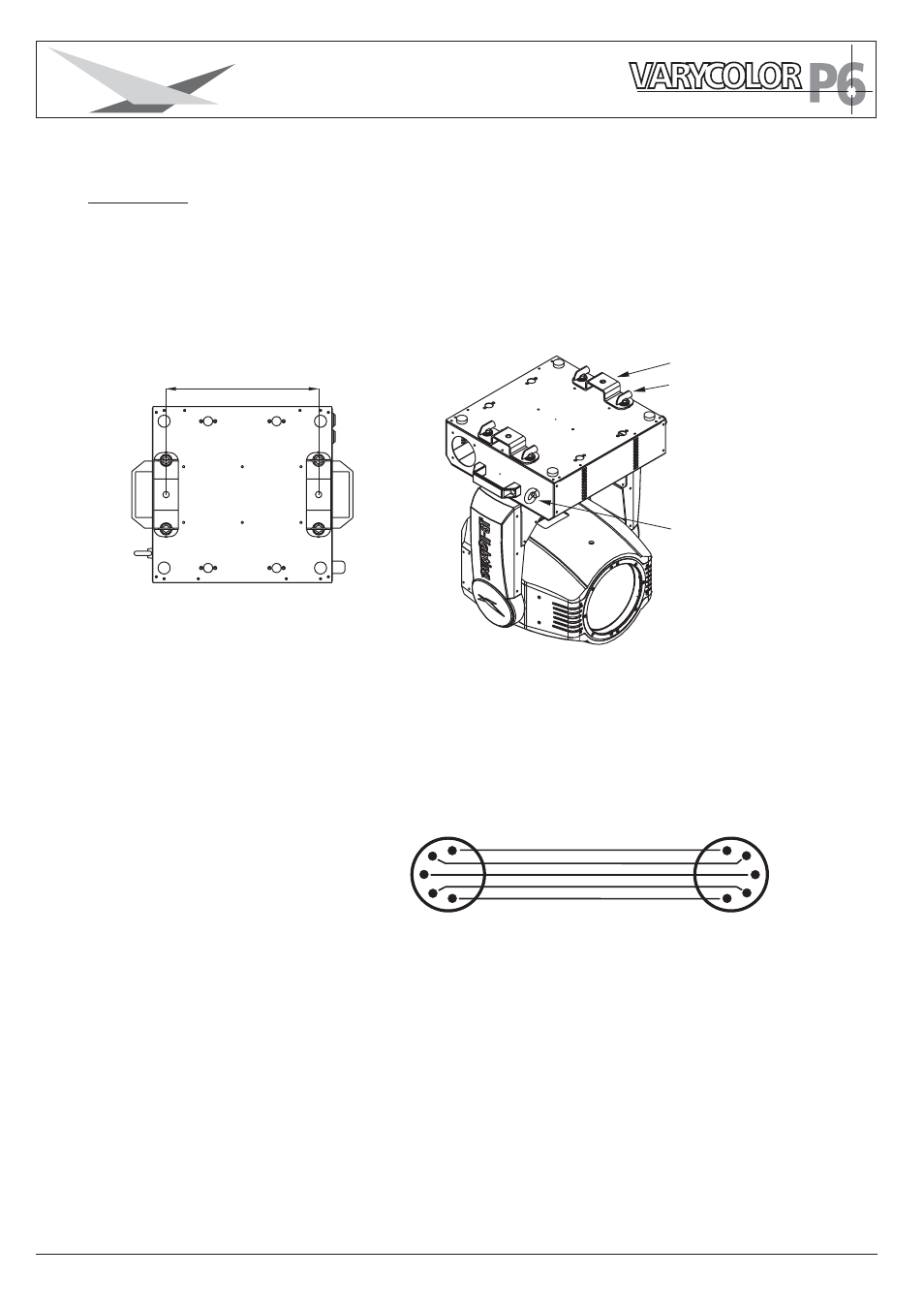

2.3 Montage der Geräte
Der Varycolor P6 kann auf den Boden gestellt, oder an den vorgesehenen Camloclaschen
senkrecht oder waagerecht montiert werden. Bei der Montage mit den Camloclaschen
müssen immer zwei Camloclaschen verwendet werden und die Camlocs müssen richtig
eingerastet sein.
Varycolor zusätzlich mit Sicherungsseil an der Sicherungsöse sichern.
ACHTUNG: Mindestens 2m Abstand zu brennbaren Gegenständen !
Varycolor immer mit Sicherungsseil zusätzlich sichern !
Sicherungsöse
Camloclasche
Camloc
2.4 DMX Verkabelung
Die DMX Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit Abschirmung
verkabelt werden. Wir empfehlen ein DMX-Kabel, es kann jedoch alternativ auch ein
2-poliges Mikro-Kabel verwendet werden.Hierbei ist jedoch kein Software-Update zu den
Varycolor möglich, da Pin 4 und 5 in diesem Fall nicht belegt sind..
Bei Stecker und Buchsen handelt es sich um 5-pol XLR. Sie können im Fachhandel
erworben werden.
Steckerbelegung
Pin 1 = Ground = Abschirmung
Pin 2 = DMX -
Pin 3 = DMX +
Pin 4 = Data out -
Pin 5 = Data out +
4
2
3
4
2
3
Die DMX Kabel von Varycolor zu Varycolor werden eins zu eins verbunden.
Verbinden Sie nun den Ausgang Ihres Controllers mit dem 1. Varycolor.
(Controller DMX-Out mit Varycolor DMX-In). Anschließend den 1. Varycolor
mit dem 2. Varycolor (Varycolor 1 DMX-Out mit Varycolor 2 DMX-In) und so
weiter. Beim letzten Gerät bleibt die Buchse DMX-Out unbelegt. In manchen
Fällen ist es ratsam einen so genannten Endstecker (XLR-Stecker mit einem
Widerstand von 120 Ohm zwischen Pin 2 und Pin 3) einzustecken. Ob ein
Endstecker benötigt wird hängt von verschiedenen Faktoren (unter anderem
den benutzten Kabellängen und der Geräteanzahl ab). Solange jedoch
keine Probleme in der DMX-Linie auftreten, kann darauf verzichtet werden.
Kabel mit Abschirmung
5
1
5
1
