JUNG FMAS816REG Benutzerhandbuch
Seite 4
Busleitung anschließen

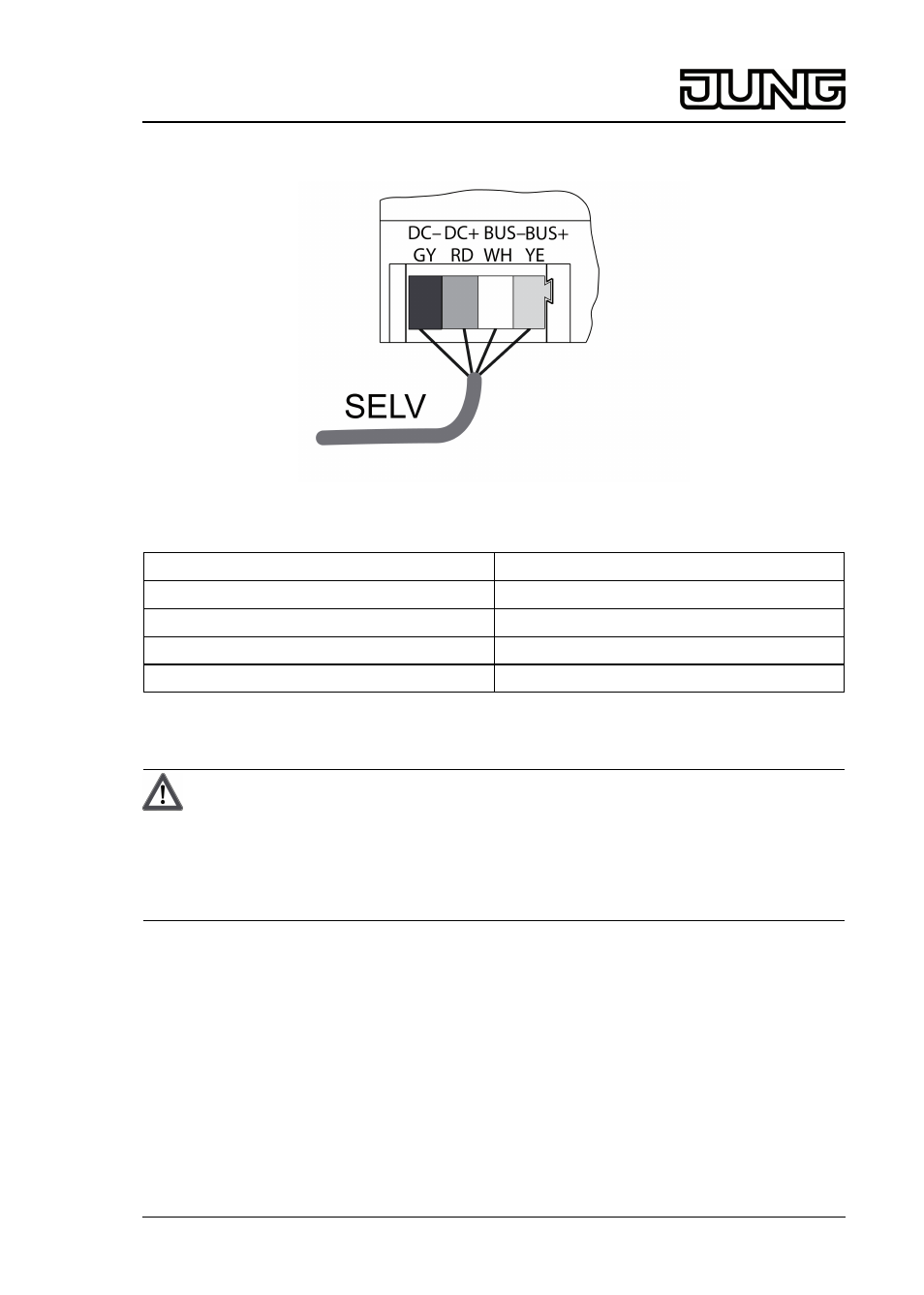

Bild 2: Anschlussplan Busleitung
Beschriftung / Farbe
Anschluss
DC– / GY dunkelgrau
Spannungsversorgung –
DC+ / RD rot
Spannungsversorgung +
Bus– / WH weiß
Datenleitung –
Bus+ / YE gelb
Datenleitung +
Als Busleitung z. B. J-Y(St)Y 2x2x0,8 verwenden.
o
Gerät mit Busleitung (Bild 2) an Empfangsmodul REG und Spannungsversorgung
anschließen (siehe Anleitungen Empfangsmodul REG und Spannungsversorgung).
VORSICHT!
Unzulässige Erwärmung bei zu hoher Belastung des Gerätes.
Das Gerät und die angeschlossenen Leitungen können im Anschlussbereich
beschädigt werden.
Maximale Strombelastbarkeit nicht überschreiten.
Benachbarte Ausgänge nur so weit belasten, dass die Summe ihrer
Ausgangsströme max. 20 A beträgt.
4/18
82581913
J:0082581913
02.04.2014
eNet
Funk-Schalt/Jalousie-Aktor 8/4 REG
