Lasten in Betriebsart Jalousie/Rollladen anschließen

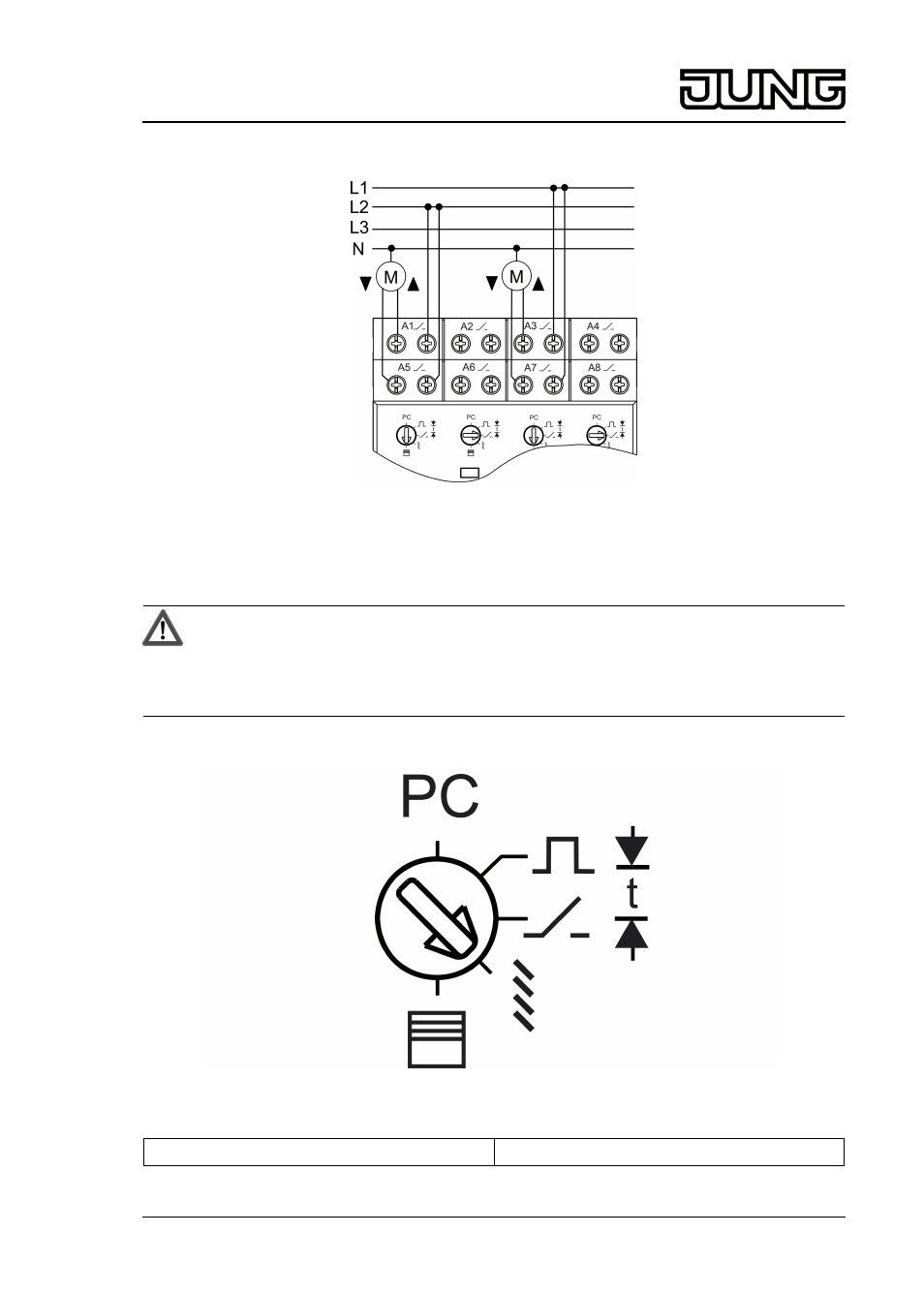

Bild 5: Anschlussbeispiel Jalousielasten
o Lasten gemäß Anschlussbeispiel Jalousielasten anschließen (Bild 5).
Betriebsart einstellen
VORSICHT!
Zerstörungsgefahr durch falsche Betriebsart.
Gerät und angeschlossene Jalousiemotoren können durch gleichzeitige
Bestromung beider Laufrichtungen zerstört werden.
Vor Einstellen der Betriebsart prüfen, welche Lasten angeschlossen sind.
Ein Betriebsartenschalter gilt jeweils für zwei Ausgänge.
Bild 6: Betriebsartenschalter
Schalterstellung Funktion
