Seite 3

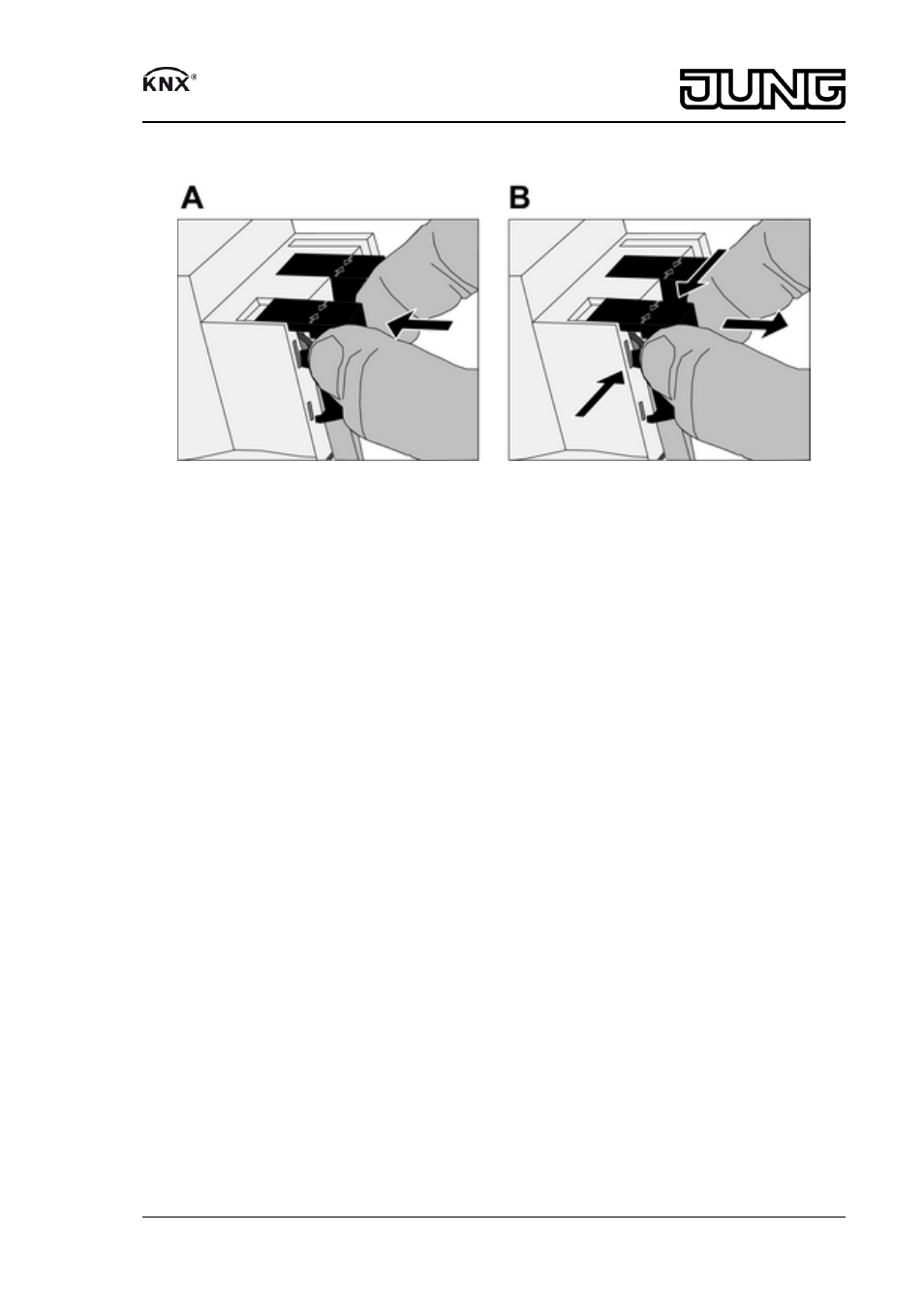

Abdeckkappe aufstecken
Bild 3
Um den Busanschluss vor gefährlichen Spannungen im Anschlussbereich zu schützen,
Abdeckkappe auf alle Ausgangsklemmen aufstecken.
o Busleitung nach hinten führen.
o Abdeckkappe über die Anschlussklemme stecken, bis sie einrastet.
Abdeckkappe entfernen
o Abdeckkappe seitlich drücken und abziehen.
5 Anhang
5.1 Technische Daten
Nennspannung AC
AC 161 ... 264 V ~
Netzfrequenz
50 / 60 Hz
Nennspannung DC
DC 176 ... 270 V
Verlustleistung
max. 5 W (bei Nennbetrieb)
Ausgangsstrom
Art.-Nr.: 2005 REG
320 mA (alle Ausgänge)
Art.-Nr.: 2002 REG
640 mA (alle Ausgänge)
Ausgänge BUS
Ausgangsspannung Bus
DC 28 ... 31 V SELV
Anschlussart Bus
Anschlussklemme
KNX Medium
TP 1
Ausgang DC 30 V
Ausgangsspannung
DC 30 V
Anschlussart
Anschlussklemme
Umgebungstemperatur
-5 ... +45 °C
Lager-/Transporttemperatur
-25 ... +70 °C
Einbaubreite
Art.-Nr.: 2005 REG
72 mm / 4 TE
Art.-Nr.: 2002 REG
126 mm / 7 TE
Anschlussart
Schraubklemme
eindrähtig
0,2 ... 4 mm²
feindrähtig ohne Aderendhülse
0,75 ... 4 mm²
feindrähtig mit Aderendhülse
0,5 ... 2,5 mm²
3/5
82543223
17.08.2010
Spannungsversorgung
