KNX Tastsensor-Modul
Standard
Art.-Nr.: 207x TSM.
Mit Funk-Wandsender Art.-Nr. 40 FW auch einsetzbar im JUNG-Funk-
Management. Weitere Informationen sind der technischen
Dokumentation des Funk-Wandsenders zu entnehmen. Als
Bedienflächen werden die entsprechenden Tastsensor-Modul-
Abdeckungen benötigt (separat zu bestellen):
1fach
2071 TSM
1 x FD..901 TSA..
2fach
2072 TSM
2 x FD..902 TSA..
3fach
2073 TSM
1 x FD..902 TSA.. und 2 x FD..904 TSA..
4fach
2074 TSM
4 x FD..904 TSA..

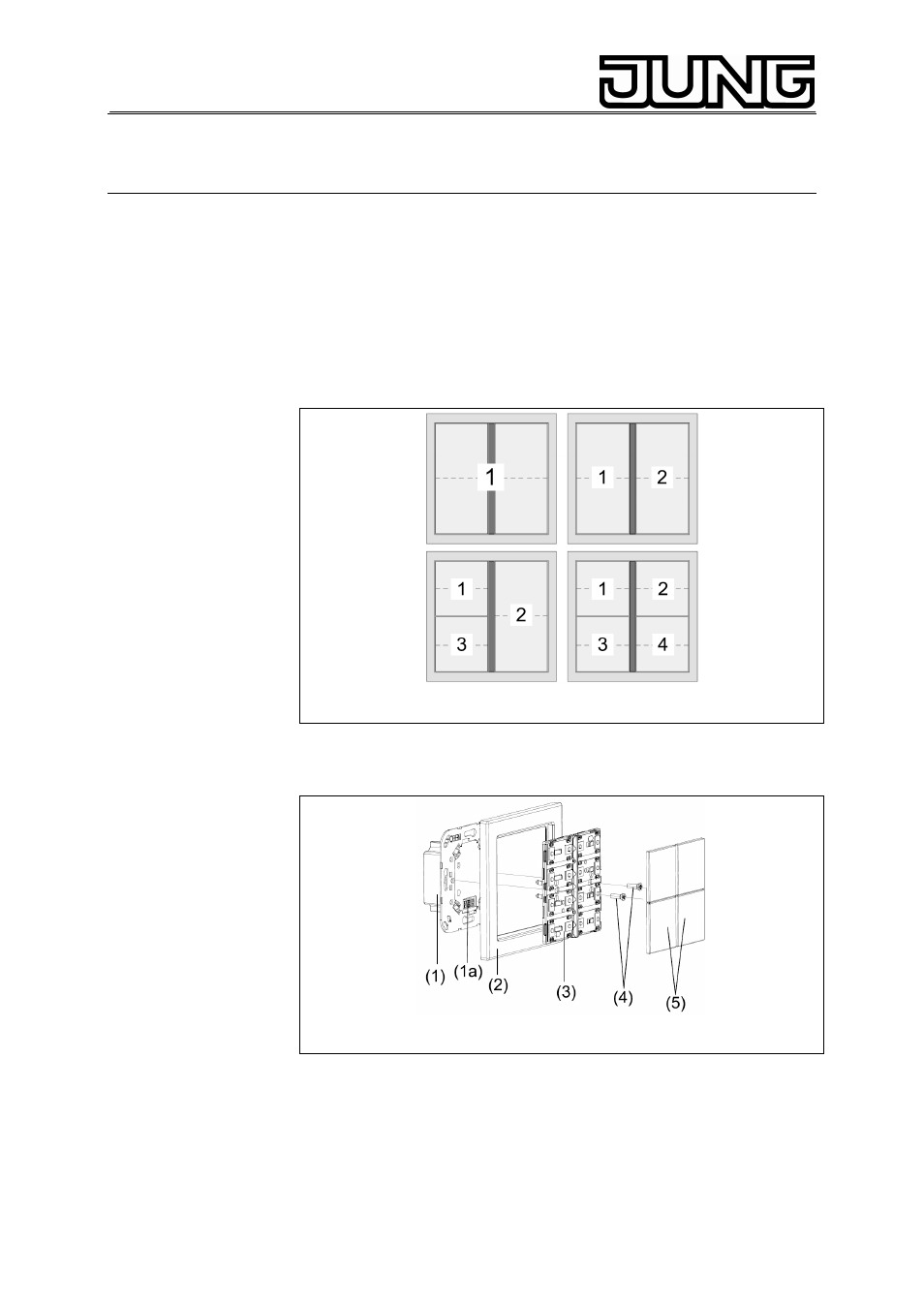

Bild A
4. Montage
Bild B
• Schließen Sie den KNX/EIB-Busankoppler (1) an den KNX/EIB an
und montieren Sie ihn in eine UP-Dose. Wenn möglich,
programmieren Sie ihn vorab mit der physikalischen Adresse. (Im
JUNG Funk-Management: Funk-Wandsender.)
• Stecken Sie das Tastsensor-Modul (3) mit dem Design-Rahmen (2)
auf den KNX/EIB-Busankoppler, sodass beide Geräte über die
Anwenderschnittstelle (1a) miteinander verbunden sind.
