JUNG 2071TSM - Handbuch (Seite 3)

KNX Tastsensor-Modul Standard
Art.-Nr.: 207x TSM.
• Befestigen Sie das Tastsensor-Modul mit den beiliegenden
Kunststoffschrauben (4) am KNX/EIB-Busankoppler. Diese dienen
dem Schutz gegen Demontage oder Diebstahl. Ziehen Sie
Kunststoffschrauben nur leicht (!) an.
(Nicht beim Funk-Wandsender möglich.)
WICHTIG: Verwenden Sie hierzu ausschließlich die beiliegenden
Kunststoffschrauben! Schrauben aus Metall sind nicht zulässig.
Elektrostatische Entladungen können sonst das Gerät zerstören!·
• Montieren Sie die Abdeckungen (5): Setzen Sie die Abdeckungen
einzeln auf das Tastsensor-Modul. Achten Sie darauf, dass die
Abdeckung richtig sitzt (Kennzeichnung TOP = OBEN auf
Innenseite), und rasten Sie sie anschließend mit einem kurzen
Druck ein.

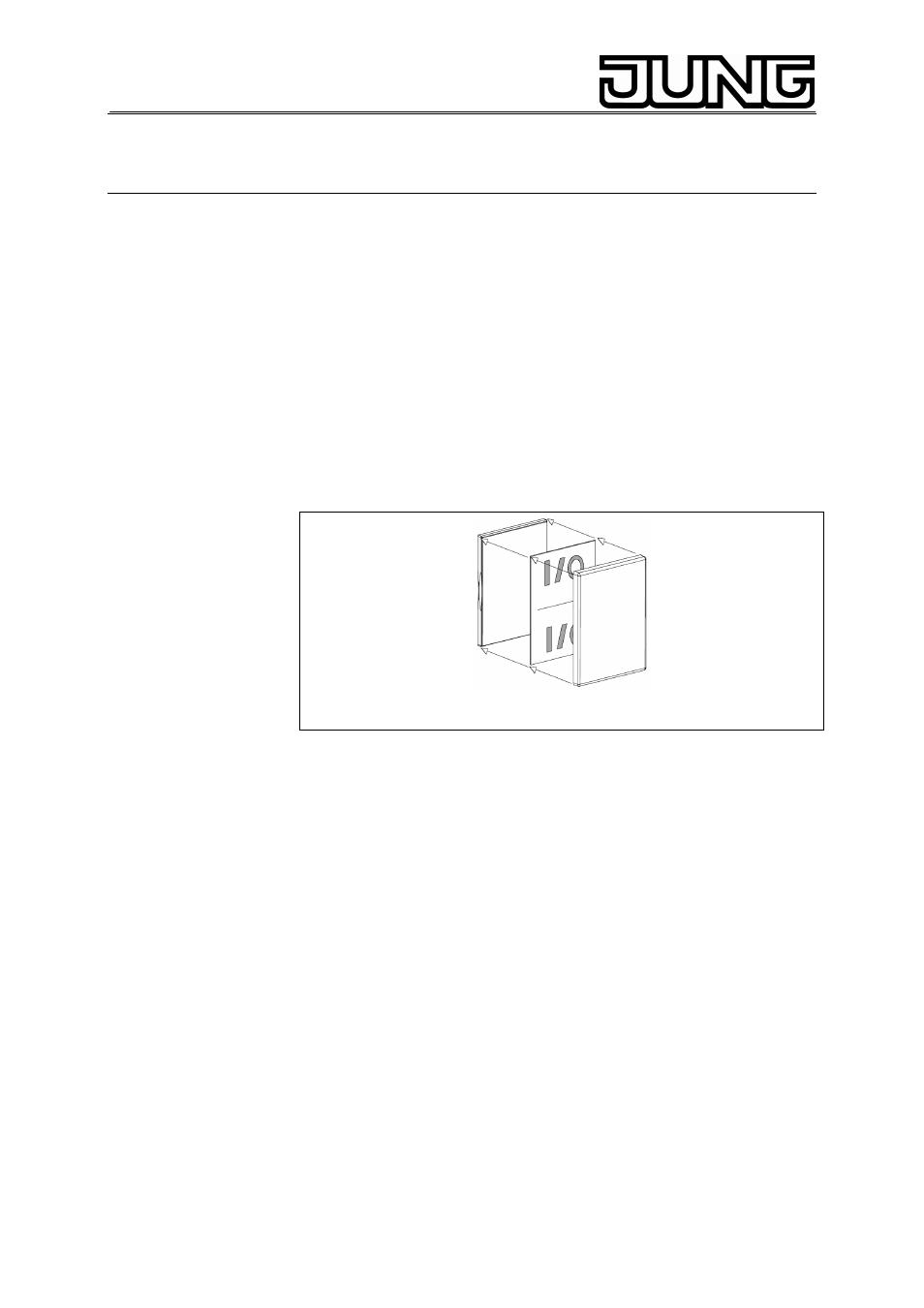

4.1. Beschriftbare Abdeckungen
Bild C
Die Abdeckungen Art.-Nr. FD..90x TSA NA.. sind beschriftbar. Sie
können z. B. handelsübliche Folien mit Hilfe der JUNG-
Beschriftungssoftware beschriften und in die Tasten einlegen. Sie
erhalten die Jung-Beschriftungssoftware im Internet unter
www.jung-beschriftungsservice.de
5. Technische Daten
Versorgung : 21 – 32 V DC über UP-BA
Anschluss : Anwenderschnittstelle 2 x 5-polig
Leistungsaufnahme : max. 150 mW auf Standard-BA
Schutzart : IP 20
Schutzklasse : III
Umgebungstemperatur : -5 °C bis +45 °C
Lager-/Transporttemperatur : -25 °C bis +70 °C
Technische Änderungen vorbehalten
3
