KNX Tasterschnittstelle
Art.-Nr.:
2076-2T
2076-4T
Anschluss Tasterschnittstelle 4fach
Der Anschluss der Schalter / Taster oder LED erfolgt mit Hilfe der
beigelegten Anschlussleitung (D) gemäß Bilder 2 und 3.
Dabei bedeuten:
Grün (GN) : Kanal 1 (E1/A1)
Rot (RD) :
Kanal 2 (E1/A2)
Gelb (YE) : Kanal 3 (E3)
Pink (PK) : Kanal 4 (E4)
Grau (GY) : Bezugspotenzial (com)

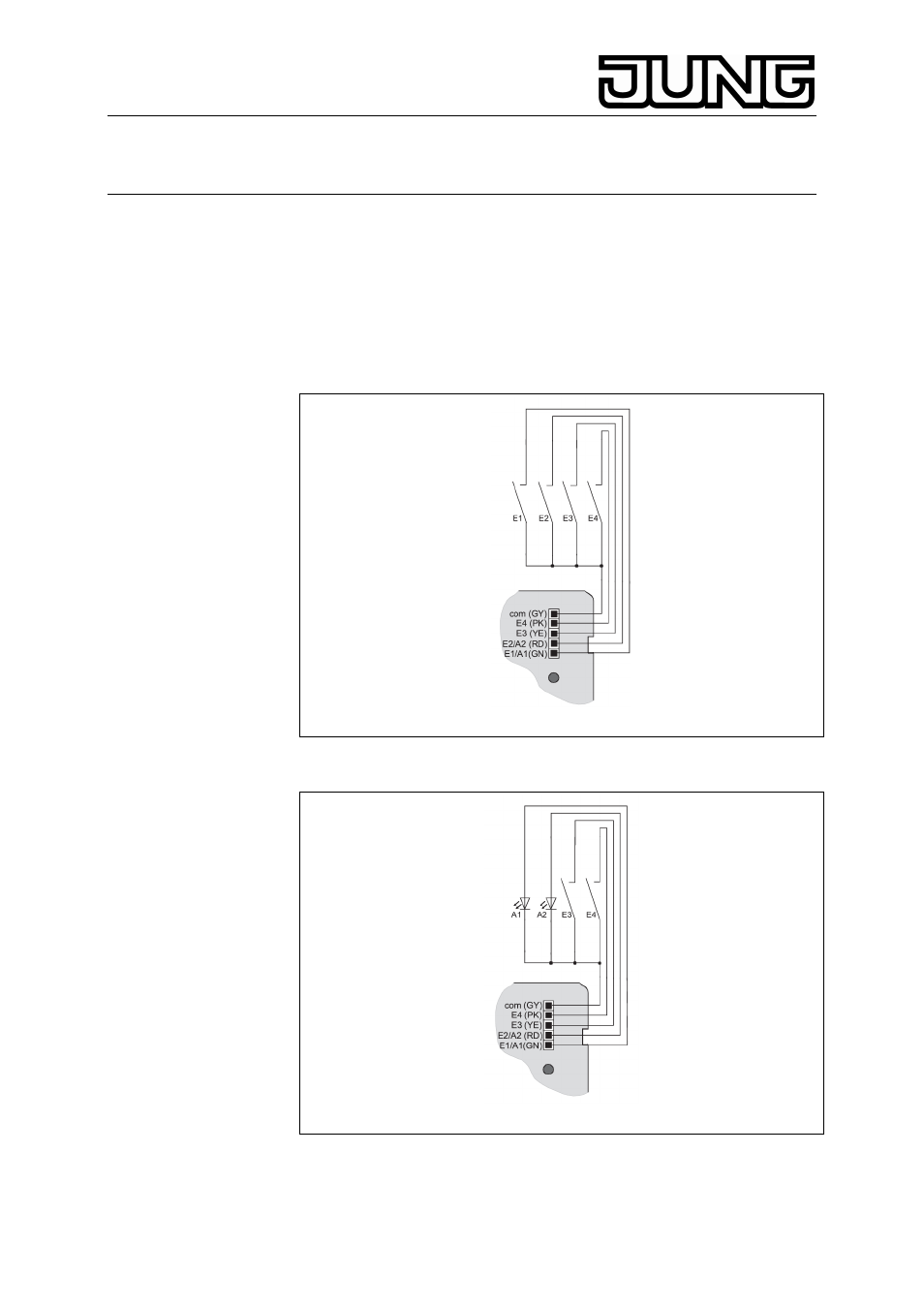

Bild 2
Bild 2:
Beispiel Tasterschnittstelle 4fach mit 4 Eingängen
Bild 3
Bild 3:
Beispiel Tasterschnittstelle 4fach verwendet mit 2 Eingängen und 2
Ausgängen
3
