KNX Tasterschnittstelle
Art.-Nr.:
2076-2T
2076-4T

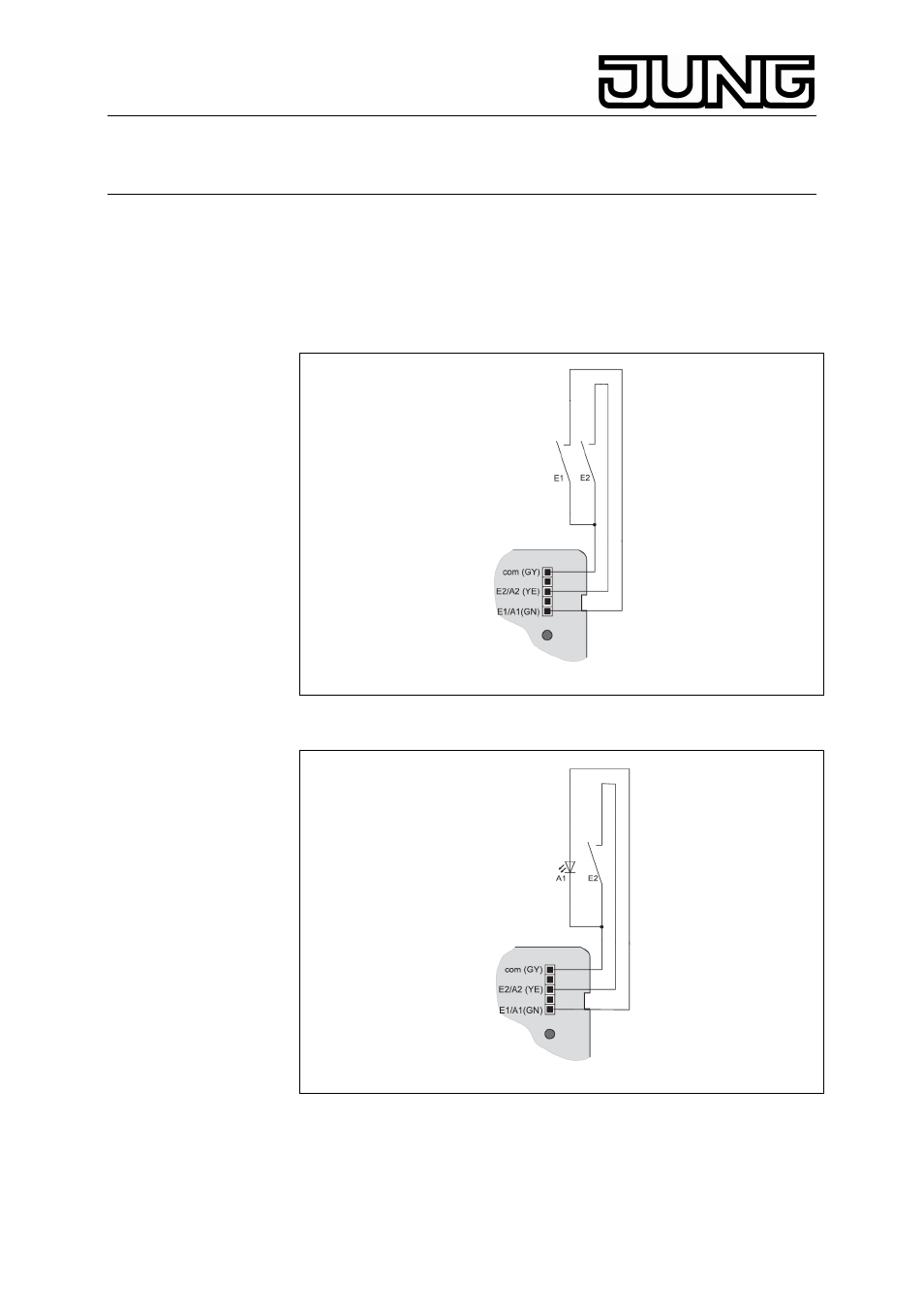

Anschluss Tasterschnittstelle 2fach
Der Anschluss der Schalter/ Taster oder LED erfolgt mit Hilfe der
beigelegten Anschlussleitung gemäß Bilder 4 und 5.
Dabei bedeuten:
Grün (GN) : Kanal 1 (E1/A1)
Gelb (YE) : Kanal 2 (E1/A2)
Grau (GY) : Bezugspotenzial (com)
Bild 4
Bild 4:
Beispiel Tasterschnittstelle 2fach mit 2 Eingängen
Bild 5
Bild 5:
Beispiel Tasterschnittstelle 2fach verwendet mit 1 Eingang und 1
Ausgang
