KNX
Steuereinheit 1-10, 3fach
Art.-Nr.: 2093 REG
4. Eigenschaften
• Anschluss verschiedener Außenleiter an A1 – A3 möglich.
• Einschalt- und Dimmverhalten über Parameter einstellbar.
• Rückmeldung des Schaltzustandes.
• Senden des Helligkeitswertes Soft-Ein, Soft-Aus und Zeitdimmer
parametrierbar.
• Andimmen und Anspringen von Helligkeitswerten.
• Lichtszenenbetrieb
möglich.
• Verhalten nach Busspannungswiederkehr einstellbar.
Hinweise:
• Die Anzahl der über die 1-10 V Schnittstelle dimmbaren EVG,
hängt vom EVG-spezifischen Signalstrom der verwendeten Typen
ab.
• Bitte beachten: EVG erzeugen beim Einschalten sehr hohe
Stromspitzen, die zum Verkleben der Relaiskontakte führen
können. Bei Lasten bis max. 200 VA pro Kanal empfehlen wir die
Verwendung des Einschaltstrombegrenzer.
• Bei größeren Lasten empfehlen wir die Verwendung eines
separaten Lastschützes.
5. Anschluss

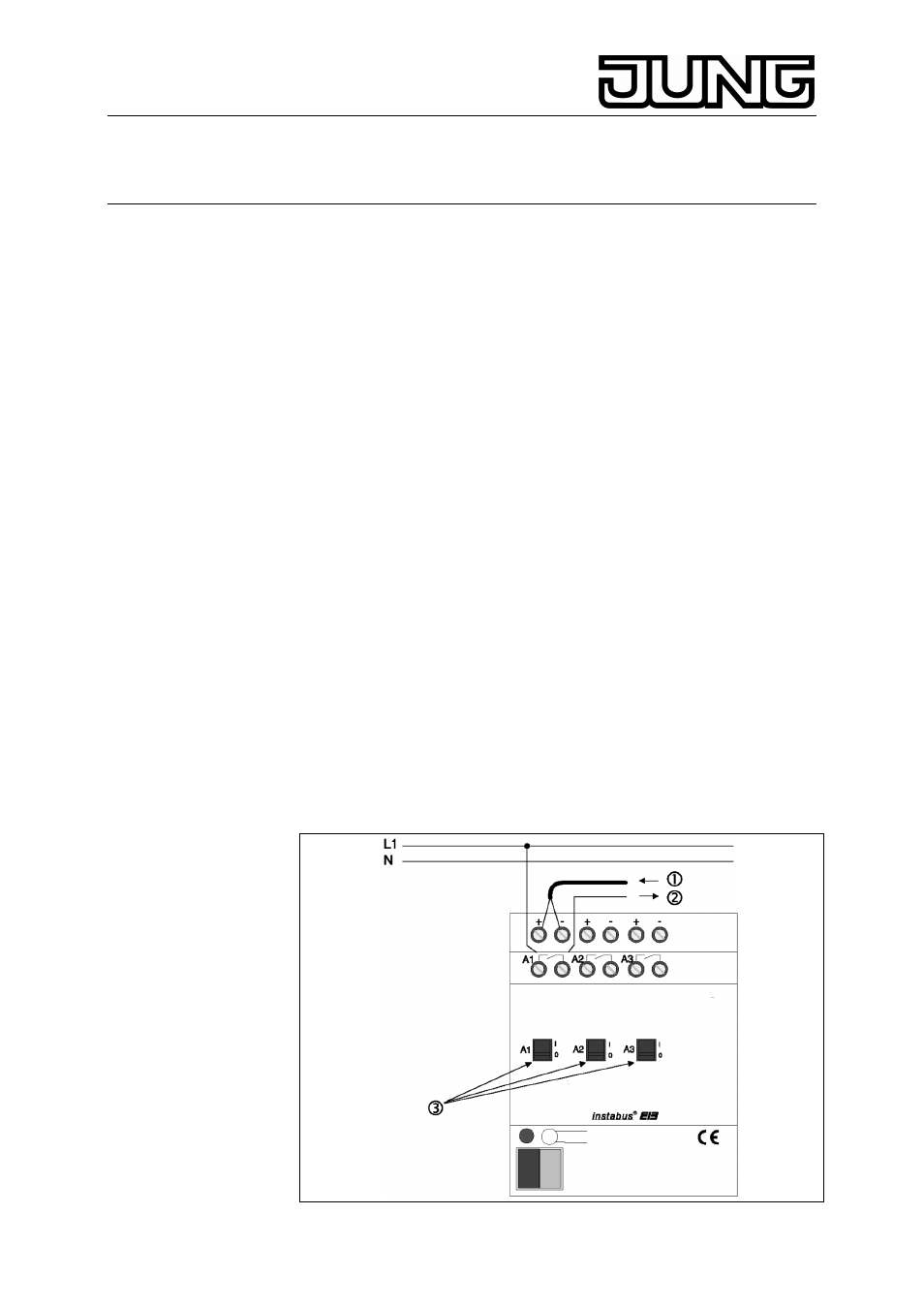

Der Anschluss erfolgt gemäß nebenstehendem Bild.
Dabei bedeuten:
(1) Anschluss der 1 - 10 V Steuerspannung (von EVG)
(2) Versorgung der angeschlossenen EVG
(3) Manuelle Bedienmöglichkeit und Anzeige des Schaltzustandes ohne
Rückmeldung zum instabus EIB..
