KNX
Steuereinheit 1-10, 3fach
Art.-Nr.: 2093 REG

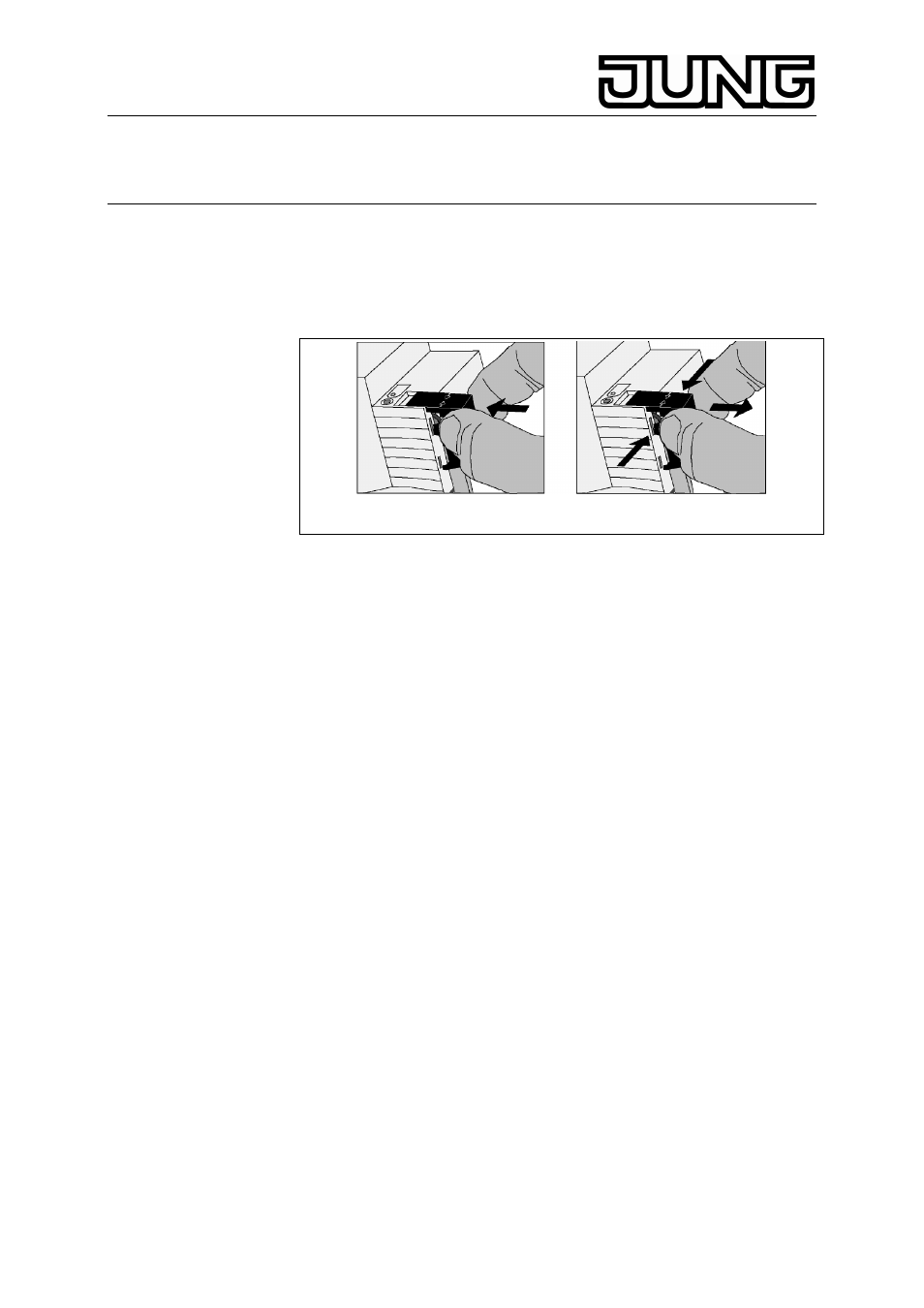

6. Abdeckkappe
Die Abdeckkappe mit nach unten herausgeführten Busleitungen über die
Busklemme schieben bis sie spürbar einrastet. (Abb. A).
Entfernen Sie die Abdeckkappe durch seitliches Drücken und Abziehen
(Abb. B).
Abb.
A
Abb.
B
Die Abdeckkappe ist als Zubehör (Art. Nr. 2050 K) lieferbar.
7. Technische Daten
Versorgung instabus EIB :
24 V DC (+6 / -4 V)
Leistungsaufnahme instabus EIB :
max. 240 mW
Anschluss
instabus EIB :
instabus Anschlussklemme
Netz, 1 - 10 V Schnittstelle :
Schraubklemmen
0,2 – 4 mm² eindrähtig oder
2 x 0,2 – 2,5 mm² eindrähtig
0,75 – 4 mm² feindrähtig ohne
Aderendhülse
oder
0,5 – 2,5 mm² feindrähtig mit
Aderendhülse
Anzugsmoment Schraubklemmen :
max. 0,8 Nm
Schaltleistung
ohmsche Last :
2500 W
kapazitive Last :
1100 W / 140μF
Insta EVG TC 1-10 V :
15 Stk. einfl. / 12 Stk. zweifl.
1 - 10 V Schnittstelle
Länge der Eingangsleitung :
max. 500 m bei 0,5 mm²
Signalstrom pro Kanal :
max. 100 mA
Signaldauer :
100 % kontinuierlich
Umgebungstemperatur :
-5 °C bis +45 °C
max. Gehäusetemperatur :
T
C
= 75 °C
Lagertemperatur :
-25 °C bis +70 °C
Einbaubreite :
72 mm (4 TE)
Technische Änderungen vorbehalten.
