JUNG 2095LUX - Handbuch (Seite 2)

- Senden von Messwerten, Schalt- und Dimmwerten
- Sollwert im Betrieb veränderbar
- Regelung im Betrieb aus- und einschaltbar
4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile in der
Einbauumgebung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der
Umgebung abdecken!
Montageort auswählen
Das Gerät misst die Helligkeit auf einer Arbeitsfläche. Den Montageort so wählen, dass die
Arbeitsfläche einwandfrei erfasst wird.
Direkt auf den Sensor fallendes oder von glänzenden Flächen reflektiertes Licht verfälscht das
Messergebnis und beeinträchtigt die Regelung. Für störungsfreien Betrieb muss der Regler
ausschließlich diffus reflektiertes Licht messen.
i Im Auslieferungszustand ist die Lichtmessung für die Montage in 2,50 m Höhe unmittelbar
über einer Arbeitsfläche in 0,75 m Höhe mit ca. 30 % Reflexion optimiert. Bei
abweichenden Einbausituationen den Regler kalibrieren (siehe Kapitel 4.2.
Inbetriebnahme).
o Den Helligkeitsregler unmittelbar über der Arbeitsfläche an die Raumdecke montieren
(Bild 2).

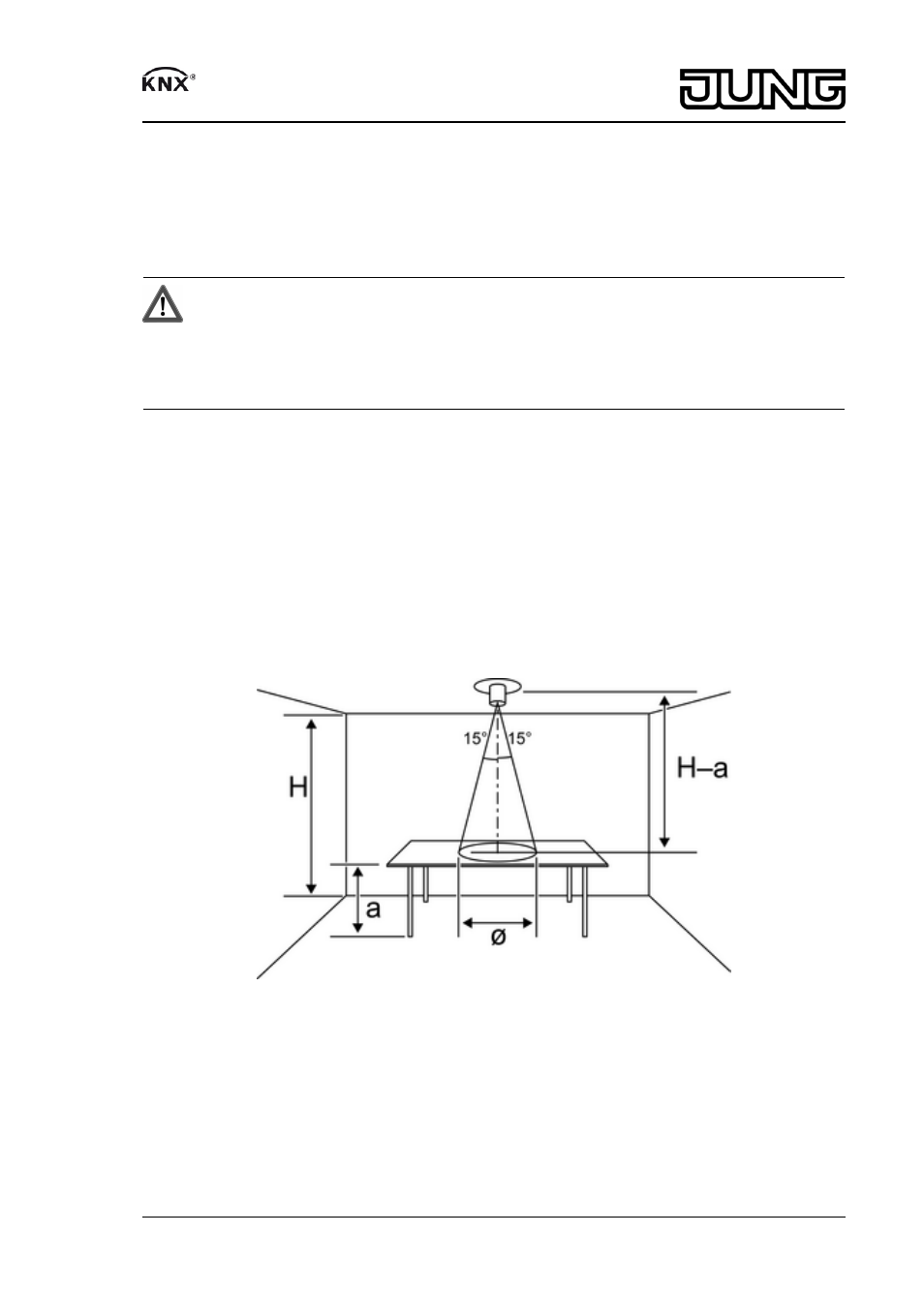

Bild 2: Lichtleitstab mit geradem Lichteinfall
H Raumhöhe
a Höhe der Arbeitsfläche
ø Durchmesser der Messfläche:
ø = (H – a) · 0,54
o Wenn die Montage nicht unmittelbar über Arbeitsfläche möglich ist, den Helligkeitsregler
seitlich versetzt montieren (Bild 3). Der Erfassungskegel liegt dann seitlich von der zu
messenden Fläche.
2/4 82573023
J:0082573023 25.09.2012
KNX Helligkeitsregler UP
