JUNG 2141REG - Handbuch (Seite 3)

KNX Bereichs-/Linienkoppler
Art.-Nr.: 2141 REG
8. Inbetriebnahme
Zur Vergabe der physikalischen Adresse ist die Programmiertaste (1) zu
betätigen. Die rote LED (2) leuchtet auf. Sie erlischt mit der Übernahme
der physikalischen Adresse. Jede Linie benötigt eine separate
Spannungsversorgung.

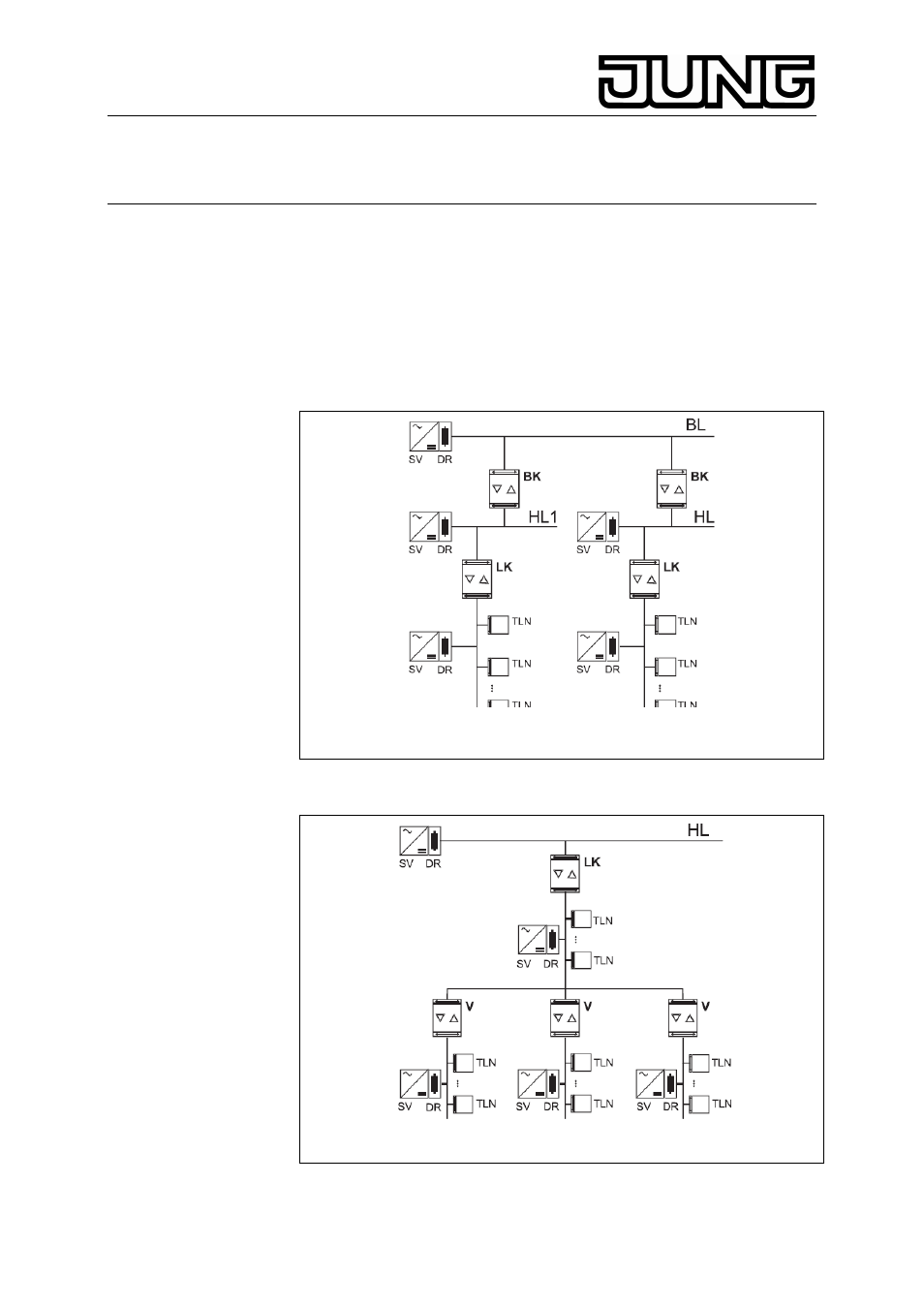

9. Prinzipschaltbilder der Topologie eines instabus
EIB Systems
Bild B: Einsatz als Bereichs- und Linienkoppler (BK und LK)
Bild C: Einsatz als Linienkoppler LK und Verstärker V
(TLN = Busteilnehmer, DR = Drossel, SV = Instabus
Spannungsversorgung)
