JUNG 2176SV - Handbuch (Seite 2)

KNX Stellenantrieb
Art.-Nr.: 2176 SV

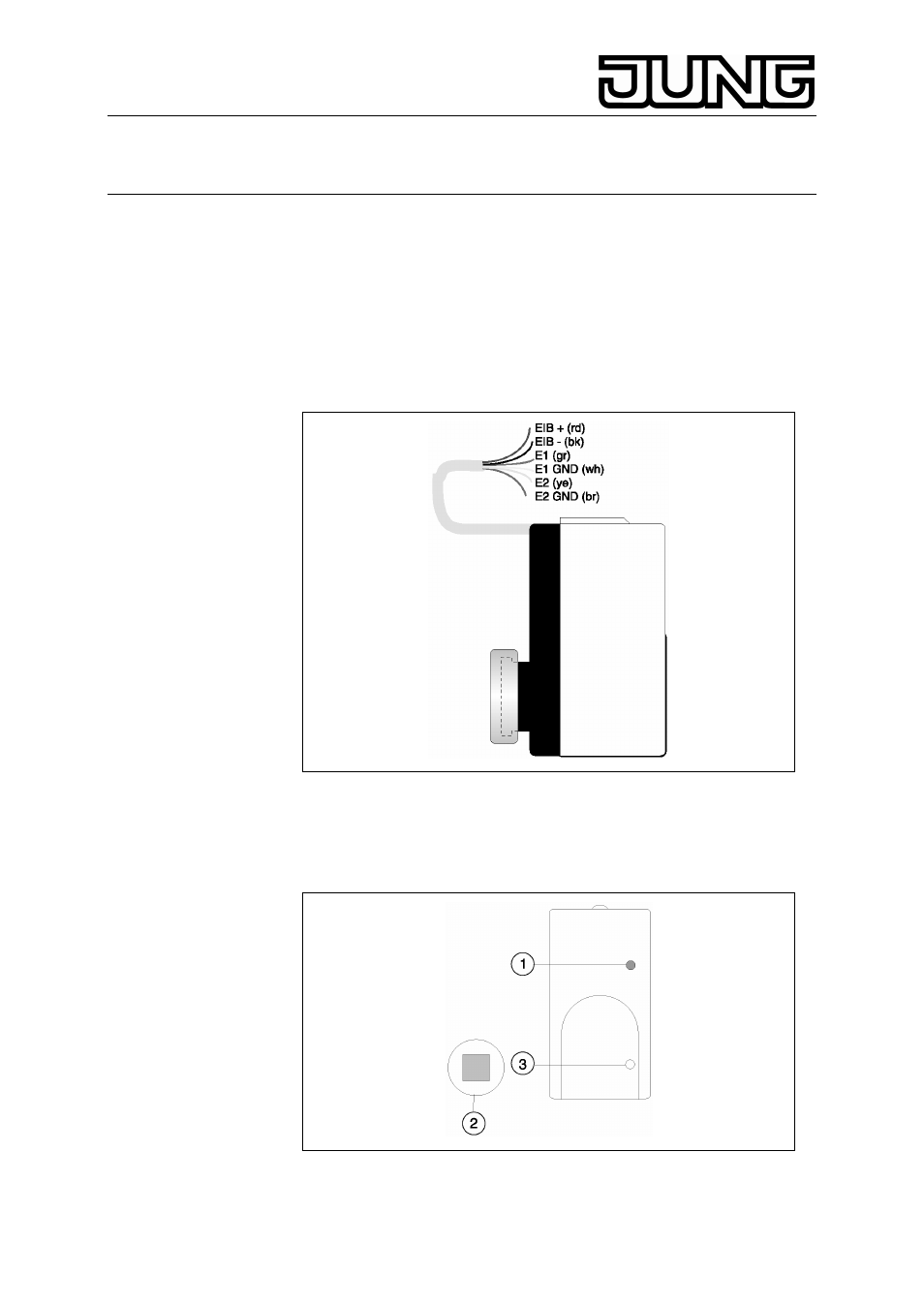

4. Montage
• Stellantrieb mit leichtem Druck auf das Ventilunterteil aufsetzen,
Rändelmutter aufschrauben und handfest anziehen.
• Empfohlene Montage: senkrecht stehend (Bild oben).
• Anschlusskabel des montierten Stellantriebs am Abzweigpunkt
mittels Zugentlastung sichern (z. B. Leitungsauslass) und mit
Klemme (z. B. Wago Typ 243) anschließen. Bei der
Leitungsführung ist darauf zu achten, dass die Leitung nicht
dauerhaft mit wärmeführenden Elementen wie z. B. Heizungsrohr,
Heizkörper in Berührung kommt.
5. Vergabe der physikalischen Adresse
Mittels Programmiermagnet (2) am Aktivierungspunkt (3) wird der
Stellantrieb berührungslos in den Programmiermodus gebracht.
Service-LED (1) leuchtet.
2
