KNX Stetigregler
Art.-Nr.:
..2178..
5. Informationen für Elektrofachkräfte
L
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät Anschlussleitungen freischalten und
aktive Teile in der Umgebung abdecken.
5.1. Montage und elektrischer Anschluss
Gerät montieren und anschließen

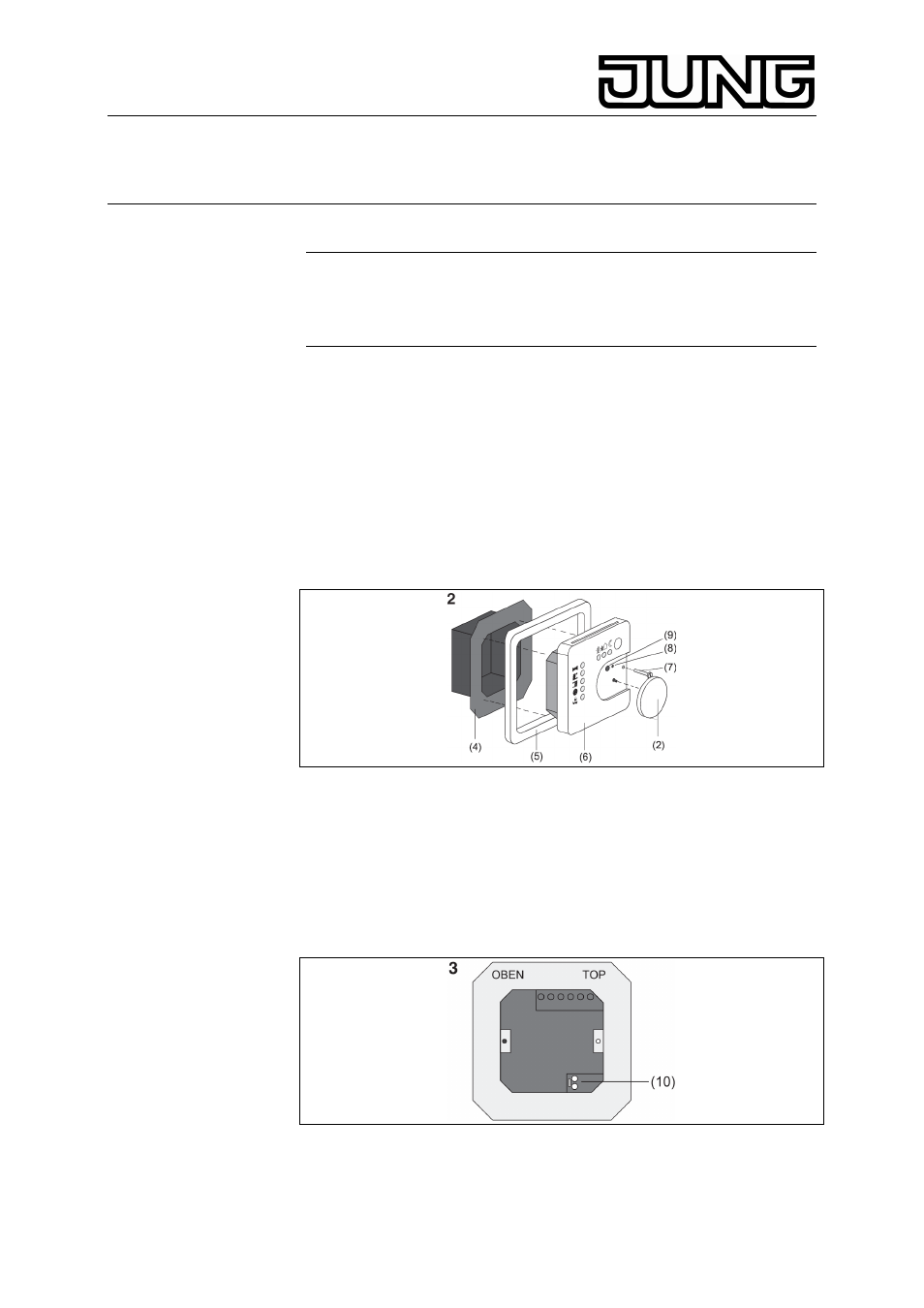

Das Gerät besteht aus Klemmen-Einsatz mit Tragring und Elektronik-
Aufsatz (Bild 2).
Regler nicht in Mehrfachkombinationen mit elektrischen Geräten
einsetzen, da deren Wärmeentwicklung die Temperaturmessung des
Reglers beeinflusst.
Regler nicht in der Nähe von Wärmequellen wie E-Herde, Kühlschränke,
Zugluft oder Sonneneinstrahlung montieren, da dies die
Temperaturmessung des Reglers beeinflusst.
Optimale Montagehöhe ca. 1,5 m.
Montage in Unterputz-Geräte-Dose nach DIN 49073 oder in Aufputzdose.
Empfehlung: Tiefe Dose benutzen.
Klemmen-Einsatz (Bild 2, 4) und Elektronik-Aufsatz (Bild 2, 6)
voneinander trennen.
Busleitung mit Anschlussklemme (Bild 3, 10) an Klemmen-Einsatz
anschließen.
Klemmen-Einsatz (Bild 2, 4) in Unterputz-Geräte-Dose einsetzen. Auf
Beschriftung OBEN / TOP achten. Der Busanschluss (Bild 3, 10)
muss unten rechts liegen.
