KNX 4-Kanal
Jahresschaltuhr
Art.-Nr.: 2154 REG

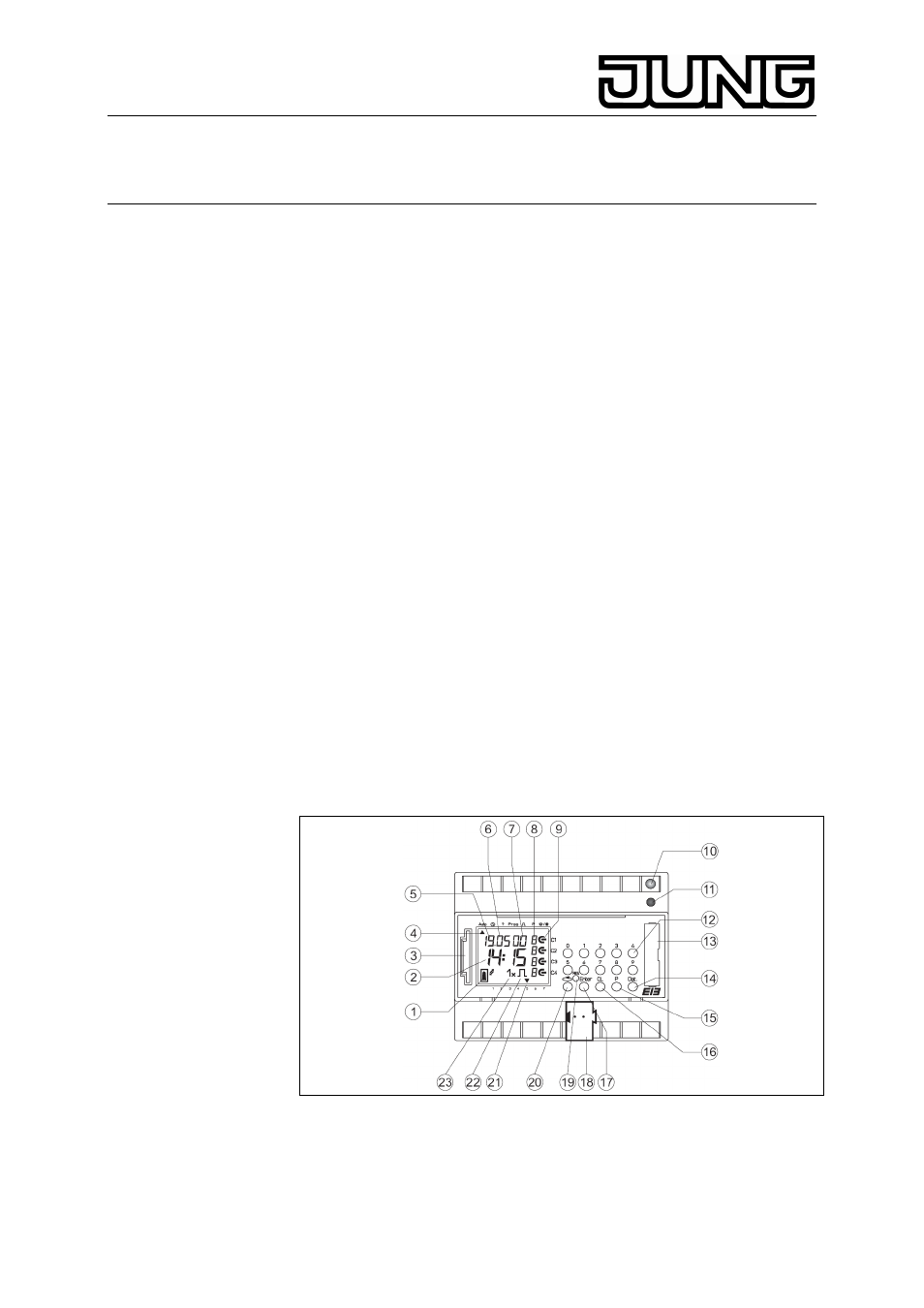

1. Beschreibung des Gerätes
1 Anzeige Datenaustausch mit Speicherkarte
2 Anzeige
Stunden
3 Schnittstelle
4 Cursor für die Programmwahl
5 Anzeige Datum Tag
6 Anzeige Datum Monat
7 Anzeige
Jahr
8 Anzeige r = Zufall / P 1..9 / Manuell Ein (H o) Manuell Aus (H p)
Dauer EIN (F + o)/ Dauer AUS (F + p)
9 Anzeige Schaltzustandsanzeige EIN = o, AUS = p
10 Programmier - LED der BCU
11 Programmiertaste BUS
12 Tasten 0 - 9 zur Programmeingabe
13 Batteriefach
14 Taste zur Eingabe von Datumsschaltungen
15 Taste zur Eingabe von Prioritätsprogrammen/ Änderungen
16 Taste zum Löschen von Programmen und Programmierschritten
17 Taste zum Speichern von Eingaben
18 Anschluß für Busklemme
19 RES=Reset/ Der Microprozessor macht einen definierten Neustart
20 Programmwahltaste für die Menüwahl
21 Cursor zur Anzeige der Wochentage 1=Montag, 2= Dienstag, ...
22 Anzeige für Impulsprogrammierung
23 Anzeige 1x zeigt Einmalschaltungen
