Rollladenaktor anschließen

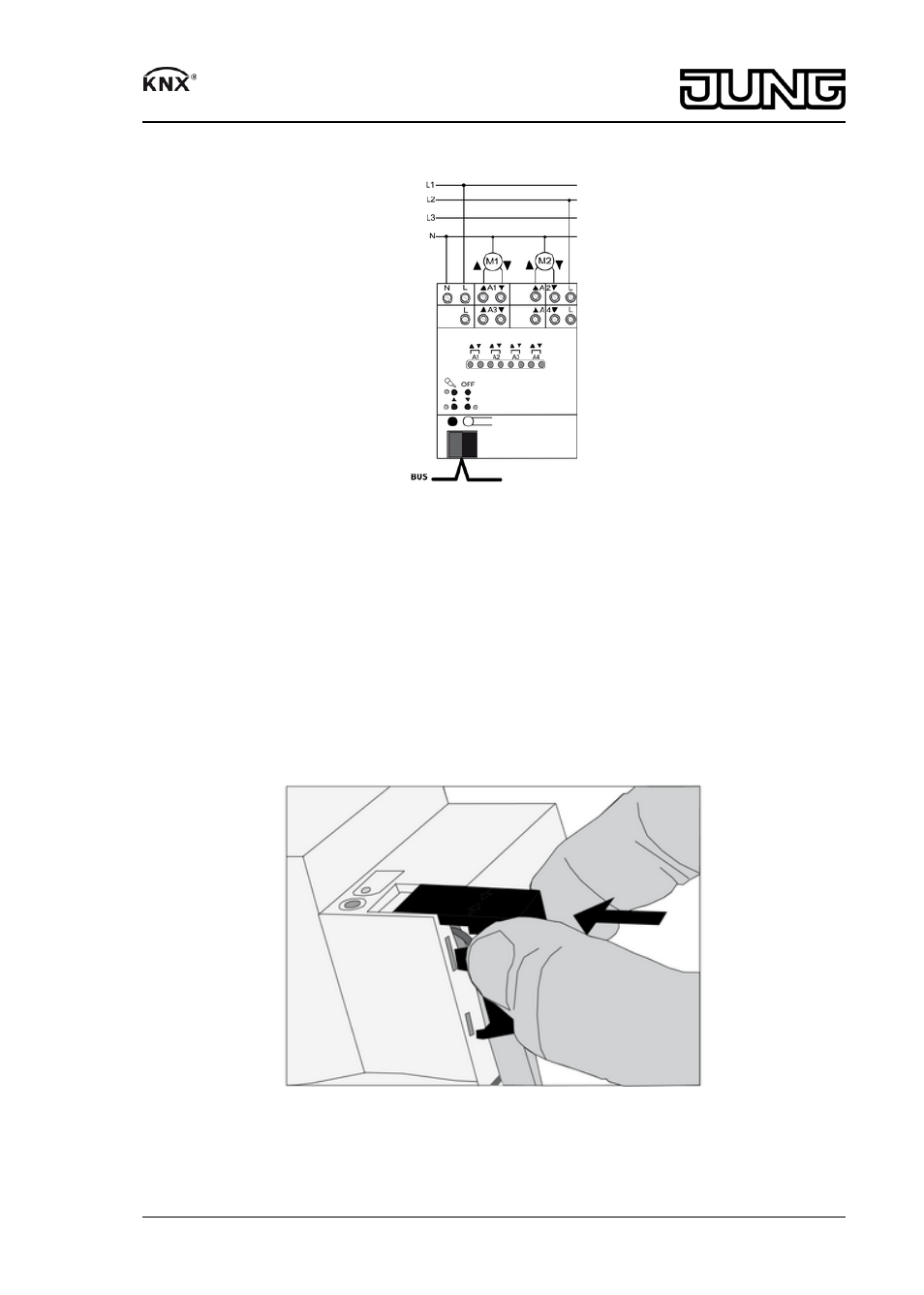

Bild 3: Anschlussbeispiel mit zwei Motoren
o Busleitung mit Anschlussklemme an den Rollladenaktor anschließen (Bild 3).
o Netzspannungsversorgung anschließen (Bild 3).
o Motoren an Lastklemmen A1 ... A4 anschließen (Bild 3).
i Der Ausgang A1 und die Geräteelektronik des Aktors werden über eine gemeinsame L-
Klemme versorgt. Für die Versorgung der Ausgänge A2 ... A4 muss zusätzlich ein
beliebiger Außenleiter an die jeweiligen L-Klemmen angeschlossen werden.
i Auslieferungszustand: Bedienung der Ausgänge mit Tastenfeld möglich, Baustellenbetrieb.
Abdeckkappe aufstecken
Um den Busanschluss vor gefährlichen Spannungen im Anschlussbereich zu schützen, muss
eine Abdeckkappe aufgesteckt werden.
Bild 4: Abdeckkappe aufstecken
o Busleitung nach hinten führen.
o Abdeckkappe über die Busklemme stecken, bis sie einrastet (Bild 4).
