Seite 3
Handsender und Wandsender:
– Lichtszenentasten
Schalten,
Umschalten,
Wertgeber,
Lichtszenennebenstelle,
Lichtszene
Handsender:
– Alles-Ein-Taste
Schalten
Handsender und Wandsender:
– Alles-Aus-Taste
Schalten
Handsender:
– Master-Dimm-Taste
Schalten,
2 x Umschalten,
Dimmen,
Jalousie,
2 x Wertgeber,
2 x Lichtszenennebenstelle
Universalsender
– je nach eingestellter Betriebsart
1 x / 2 x Schalten,
2 x Umschalten,
1 x / 2 x Dimmen,
Jalousie,
2 x Wertgeber,
2 x Lichtszenennebenstelle
Funk-Bewegungsmelder
Schalten, Wertgeber
4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
Gerät montieren

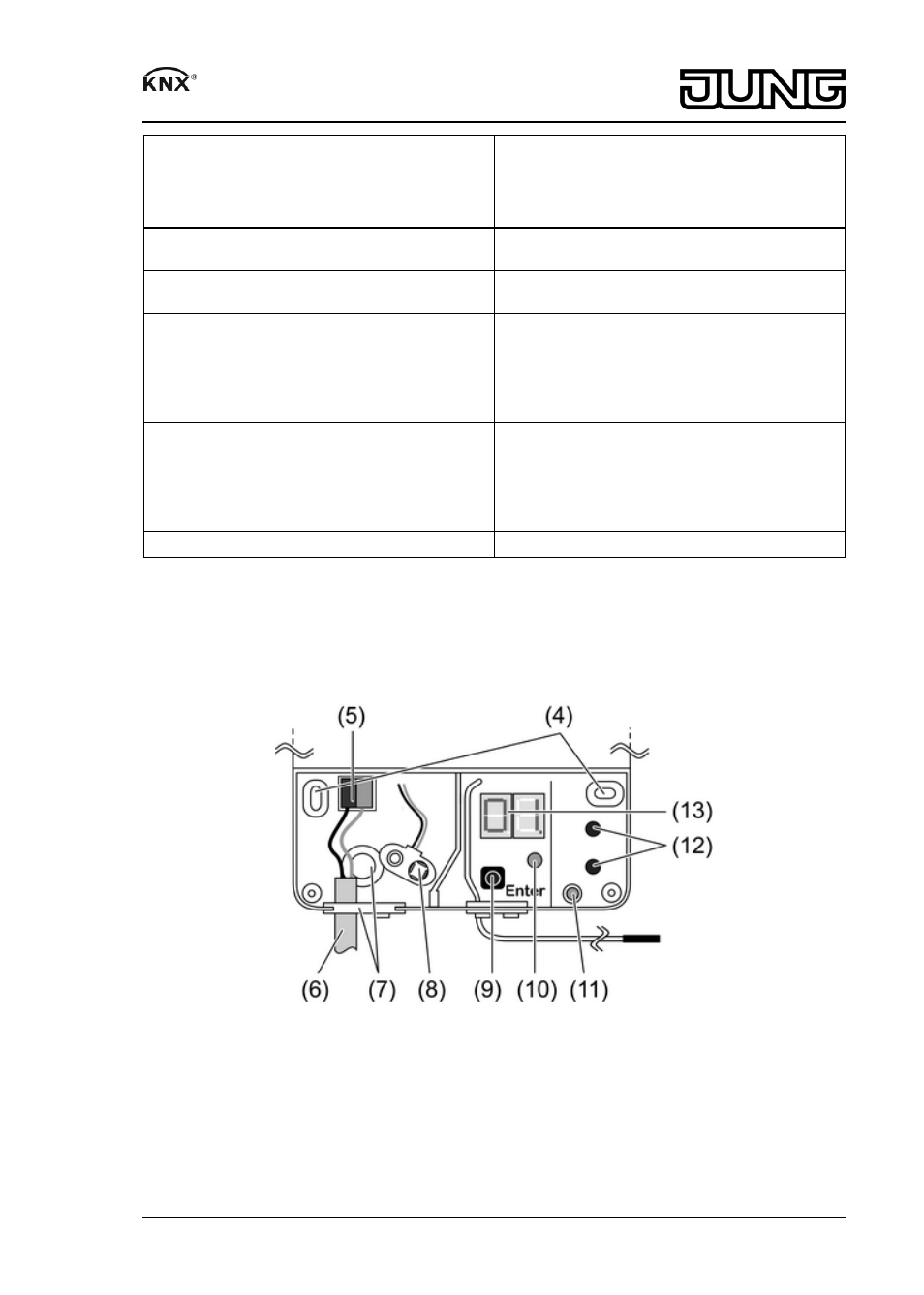

Bild 3: Anschlussraum geöffnet
(4) Befestigungslöcher
(5) KNX-Anschlussklemme
(6) Busleitung
(7) Leitungsdurchführung für Busleitung
(8) Anschlussclip für Blockbatterie 9 V
(9) Taste Enter
3/10
82532813
J:0082532813
17.08.2010
Funk-Management
Funkempfänger
