Seite 5
KNX Automatik-Schalter
Standard / Universal
Art.-Nr.:
..3180../..3180-1A..

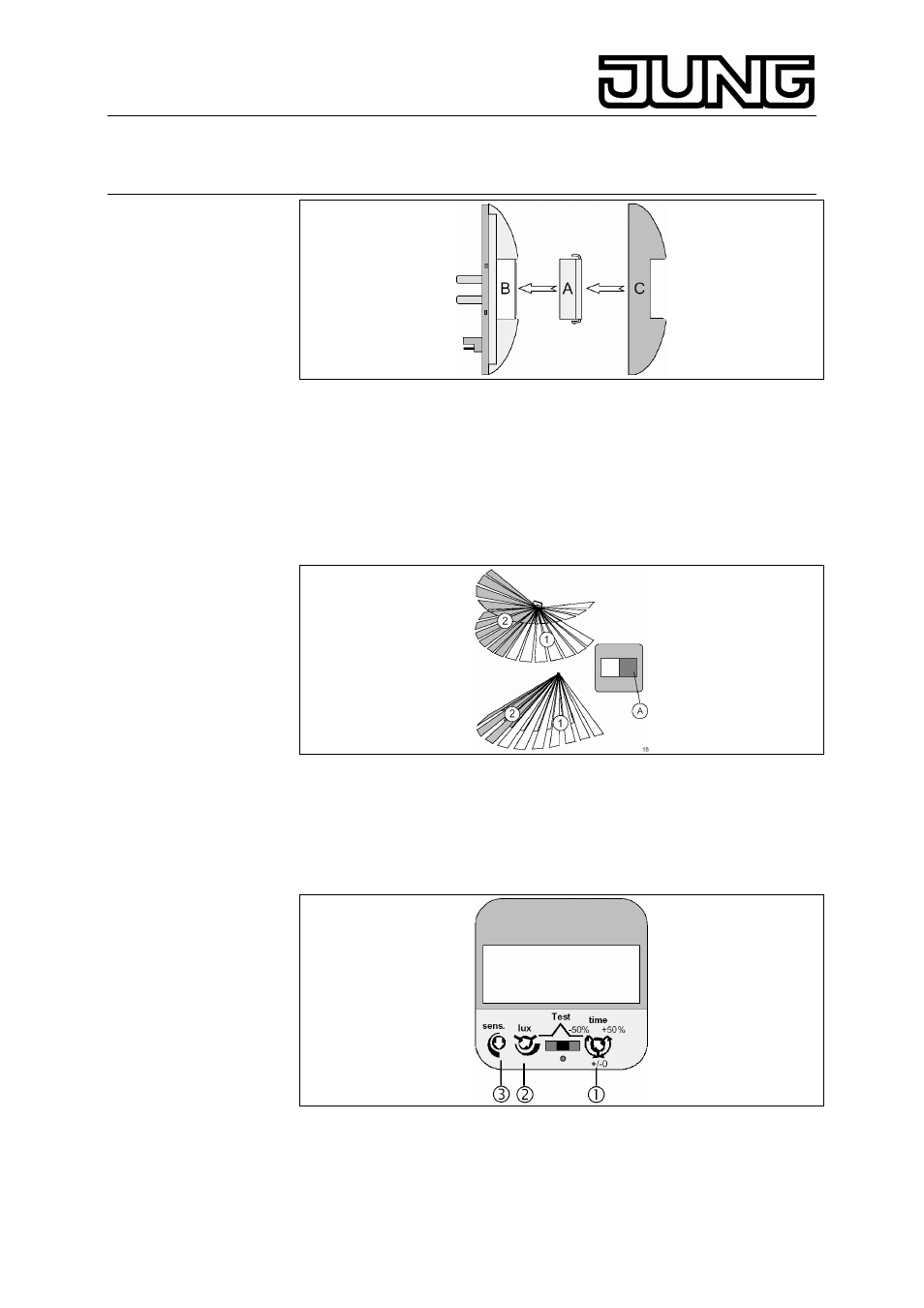

Schmuckabdeckung mit Schraubendreher vorsichtig entfernen.
Aufsteckblende (A) auf Linsensystem (B) aufstecken.
Schmuckabdeckung (C) auf Linsensystem einrasten.
Erfassungsfeld mit aufgesteckter Blende (A).
(1) ausgeblendeter Bereich
(2) überwachter Bereich
Ausschneiden der Blende auf kleinere Winkel hat Fehlfunktion zur Folge.
6. Anpassung an die Installationsumgebung
Universal-Aufsatz
Beim Universal-Aufsatz kann über 3 Potentiometer eine Anpassung des
Aufsatzes an die örtlichen Gegebenheiten vorgenommen werden:
Untere Abdeckung (Schieber) mit Schraubendreher vorsichtig abhebeln.
1
Einsteller zur Veränderung der per Software (SW) vorgegeben
“zusätzlichen Sendeverzögerung” (Zeitbasis x Faktor) um ± 50%.
Mittelstellung +/-0 = SW-Vorgabe.
Die Funktion des Einstellers ist über SW deaktivierbar.
5
