Seite 4
KNX
Universal Dimmaktor
Art.-Nr.: 3601 REG, 3602 REG

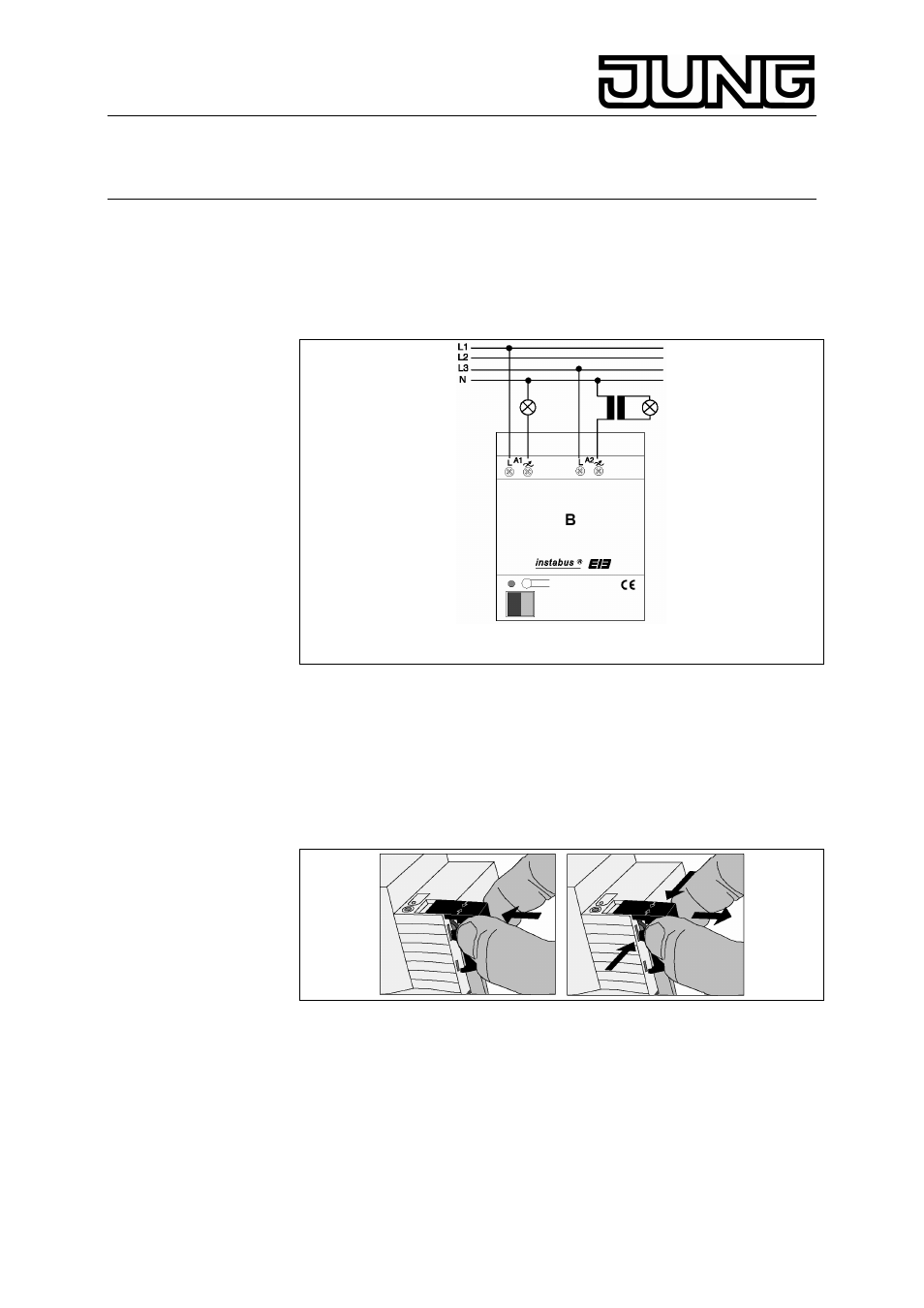

Universaldimmaktor 2-fach (Bild B)
Der Anschluss verschiedener Außenleiter an A1 und A2 sowie
zeitgleicher Betrieb von kapazitiven oder ohmschen Lasten an z.B. Kanal
1 und induktiven Lasten an z.B. Kanal 2 ist möglich.
Die Gesamtanschlussleistung beträgt 600 W/VA bei einer max.
Einzelkanallast von 400 W/VA.
Bild B
Hinweis: Bei Nichtbeachtung der Lastverteilung kann eine
Übertemperaturabschaltung der Ausgänge auftreten!
6. Abdeckkappe
Die Abdeckkappe mit nach unten herausgeführten Busleitungen über die
Busklemme schieben bis sie spürbar einrastet.
Entfernen Sie die Abdeckkappe durch seitliches Drücken und Abziehen.
Die Abdeckkappe ist als Zubehör (Art. Nr. REG KAP) lieferbar.
7. Technische Daten
Versorgung instabus EIB :
24 V DC (+6 / -4 V)
Leistungsaufnahme KNX:
max. 150 mW
Versorgung Netz :
AC 230 V, 50/60 Hz
Gesamtverlustleistung :
max. 4,5 W
Anschluss instabus EIB :
instabus Anschlussklemme
4
