JUNG MRWR-AMP4.4 - Handbuch (Seite 2)

KNX Multiroom-Verstärker
2

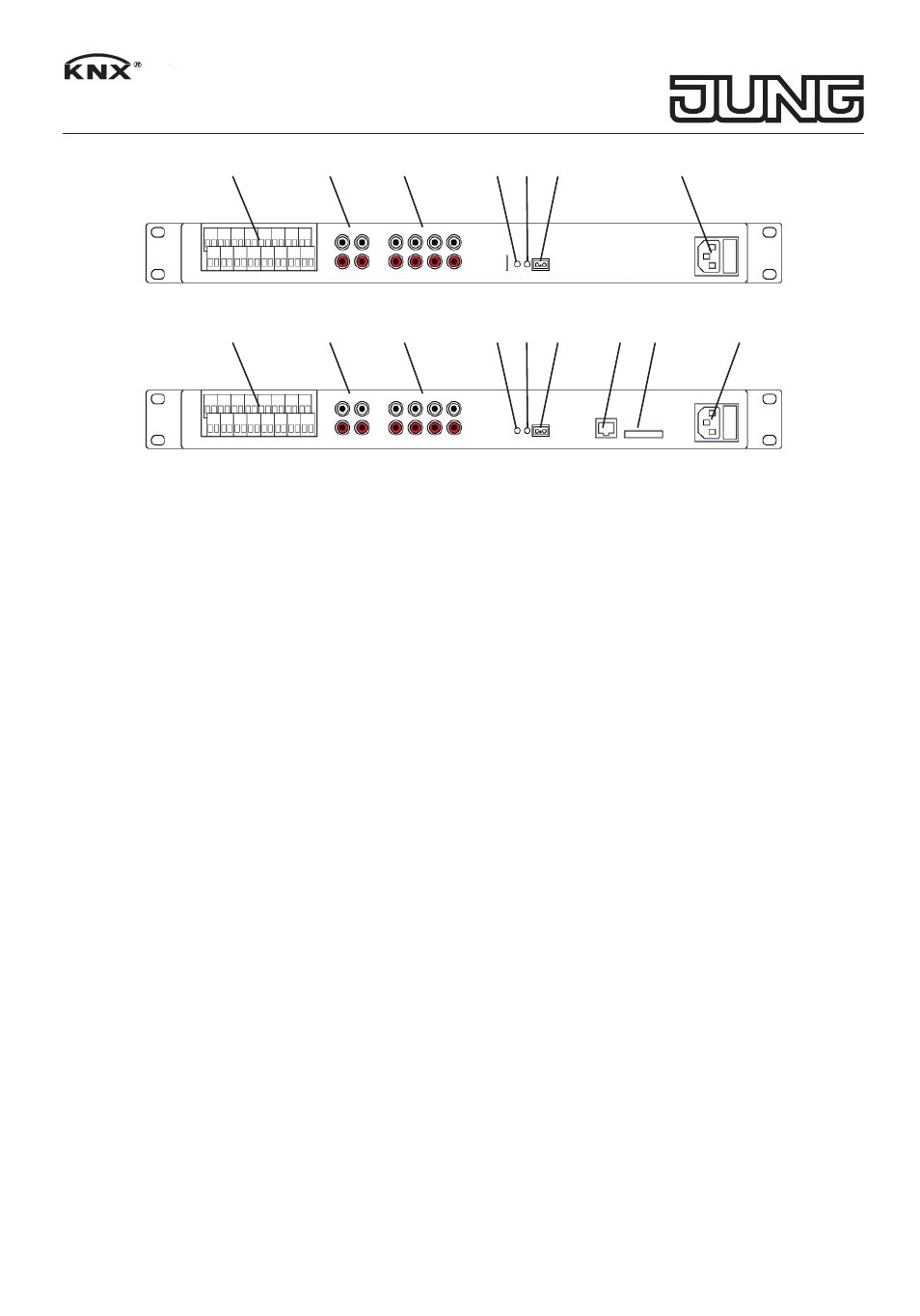

24 21 20 19 18 17 16
Abb.2.: Rückansicht MR-AMP4.x
24 21 22 23 20 19 18 17 16
Abb.3.: Rückansicht MR WR-AMP4.x
16: Anschlussklemmen Lautsprecher
17: Audio OUT (NF)
18: Audio IN (NF)
19: Prog-Taste KNX
20: Prog-LED KNX
21: Anschluss KNX
22: LAN (WR-Ausführung)
23: SD-Card (WR-Ausführung)
24: Netzanschluss
Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen
und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstel-
lers zu entnehmen. Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer
KNX-zertifizierten Software. Die Produktdatenbank sowie die technischen Beschreibungen finden
Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
- Beschallung von verschiedenen Gebäudezonen
- Ortsfeste Installation im Innenbereich
- Zur Montage in 19-Zoll-Rack Systeme IEC 60297
Produkteigenschaften
- Bedienung über KNX oder über Tasten an der Gerätefront
- Audiomatrix mit integrierten Verstärkerstufen
- Unabhängige Beschallung von 4/8 Zonen
- 4/8 Lautsprecherausgänge
- 2 Stereo Ausgänge (NF-Signale)
- Erweiterbar durch modularen Aufbau
2
