KNX Multiroom-Verstärker
4
Klangregelung einer Zone einstellen (Höhen)
•
Zone auswählen, dazu Taste OUT betätigen, bis die LED der entsprechenden Zone blinkt.
•
Mit den Tasten TREBLE+ und TREBLE- (13) die Höhen einstellen.
Der Wert wird über die LED-Reihe IN (6) angezeigt.
Alle Zonen Stumm schalten
•
Taste Mute (14) betätigen.
Status-LED
(5) leuchtet.
Alle Zonen sind ausgeschaltet.
•
Erneutes Betätigen schaltet alle Zonen wieder ein.
Status-LED
(5) ist aus.
Information für Elektrofachkräfte
Montage und elektrischer Anschluss
!
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumge-
bung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung
abdecken!
Gerät montieren und anschließen
Die Montage erfolgt in ein 19“ Rack. Für die Montage wird eine freie SCHUKO®-Steckdose benö-
tigt.
•
Busleitung anschließen.
•
NF-Eingänge und Lautsprecherausgänge anschließen.
•
Netzspannungsleitung anschließen.
i Programmier-Taste und -LED sowie Schnittstellen sind nur von der Geräte-Rückseite zugäng-
lich. Wenn möglich, physikalische Adresse und Anwendungssoftware vor der endgültigen Monta-
ge in das Gerät laden.
L
R
L
R
L
R
L
R
Matrix
L
R
L
R
L
R
L
R
25
26
28
L
R
L
R
27

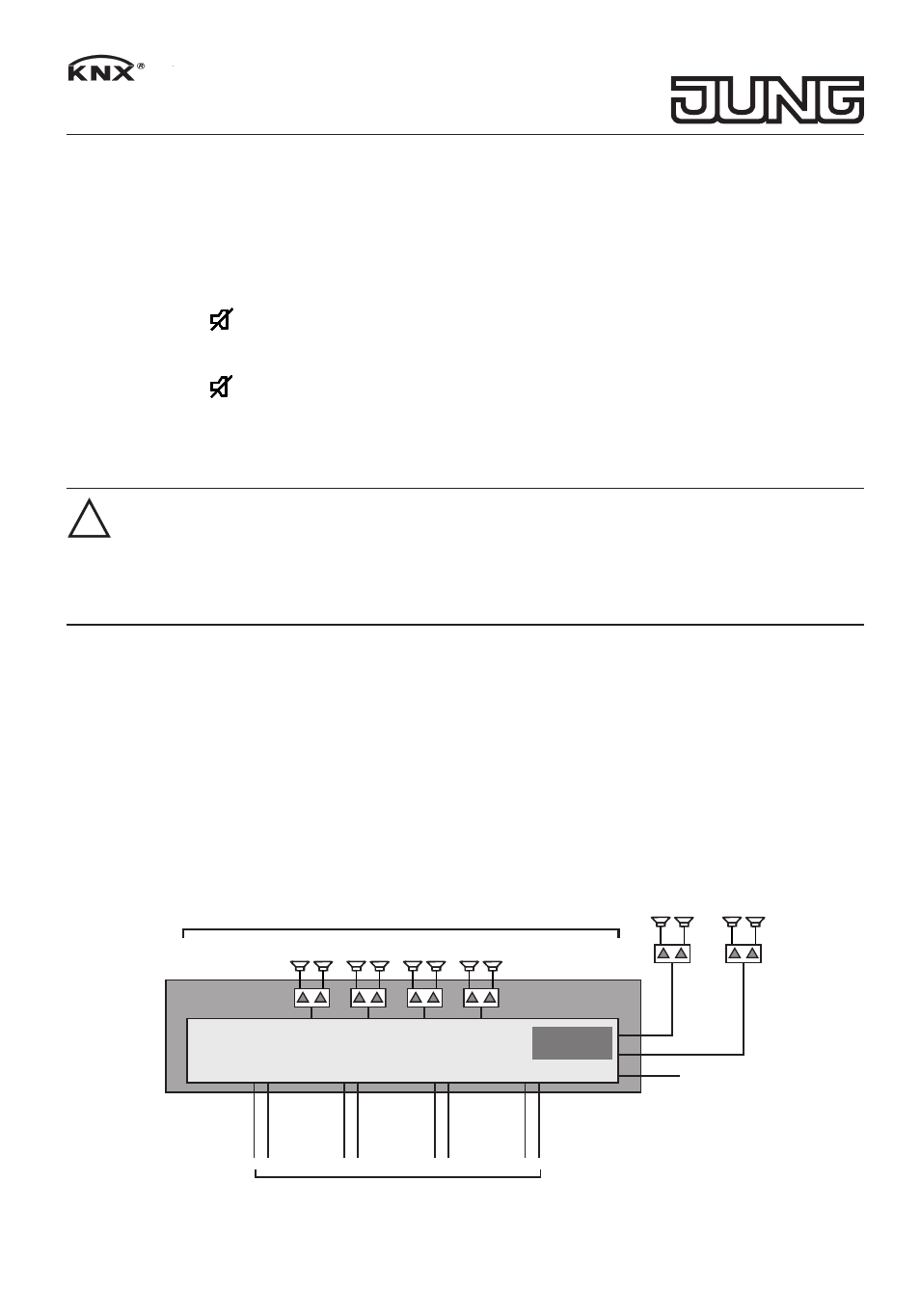

Abb.4.: Anschlussschema Multiroom-Verstärker 4.4
