JUNG RA23024REGHE - Handbuch (Seite 4)

KNX Raumaktor 230 V
Art.-Nr.: RA 23024 REGHE
Steuerung Stellantriebe
• Schaltbetrieb
oder PWM-Betrieb
• Stellantriebe mit Charakteristik stromlos geöffnet oder stromlos
geschlossen ansteuerbar
• Überlastsicher, kurzschlusssicher
• Notbetrieb bei Busausfall für Sommer und Winter
• Schutz gegen festsitzende Ventile
• Zwangsstellung
• Zyklische Überwachung der Eingangssignale parametrierbar
L PWM-Betrieb: Elektrothermische Stellantriebe besitzen nur die
Stellungen Offen und Geschlossen. Im PWM-Betrieb wird durch
schnelles Schalten innerhalb der Zykluszeit des Antriebs ein quasi-
stetiges Verhalten erreicht.
4 Bedienung
4.1 Bedienelemente

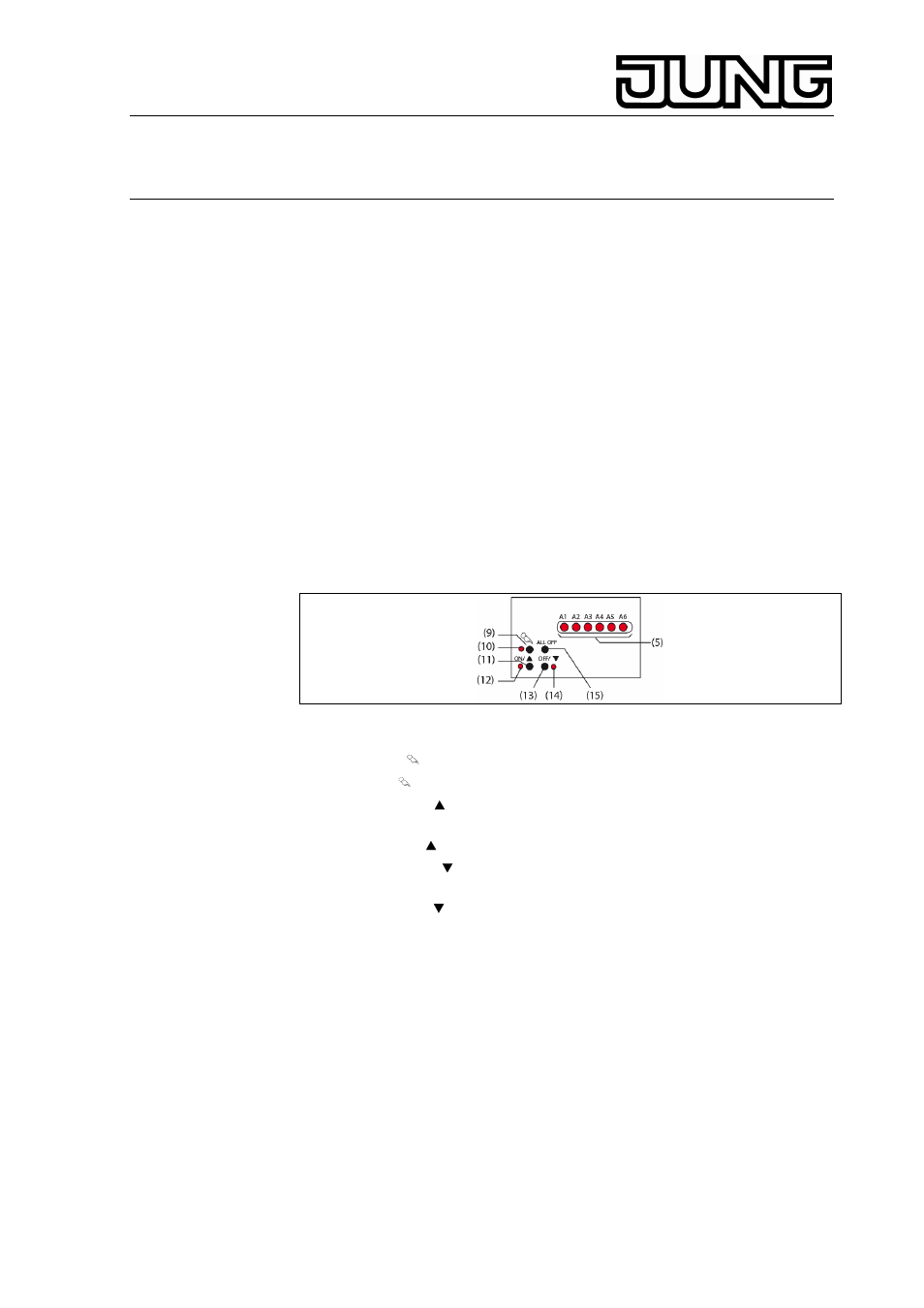

Bild 2: Bedienelemente – Übersicht
(5) Status-LED Ausgänge
(9) Taste : Handbedienung
(10) LED : Anzeige permanenter Handbetrieb
(11) Taste ON / : Einschalten oder Ventil öffnen oder Behang aufwärts
fahren / Stop
(12) LED ON / : ein: Eingeschaltet oder Behang fährt auf, Handbetrieb
(13) Taste OFF / : Ausschalten oder Ventil schließen oder Behang
abwährts fahren / Stop
(14) LED OFF / : ein: Ausgeschaltet oder Behang fährt ab, Handbetrieb
(15) Taste ALL OFF : Alle Ausgänge aus, alle Ventile schließen und alle
Antriebe anhalten
4.2 Statusanzeige
Die Status-LED A1...A6 (Bild 2, 5) zeigen die Zustände der Ausgänge an.
• Aus: Ausgang ausgeschaltet
• Ein: Ausgang eingeschaltet
• Blinkt langsam: Ausgang im Handbetrieb
• Blinkt schnell: Ausgang über permanenten Handbetrieb gesperrt
Heizungs-Ausgänge A5 und A6: Die LED-Anzeige berücksichtigt nicht die
Charakteristik des Stellantriebs, sondern bezieht sich auf den Zustand des
Ausgangs. ON = stromführend; OFF = nicht stromführend.
4
