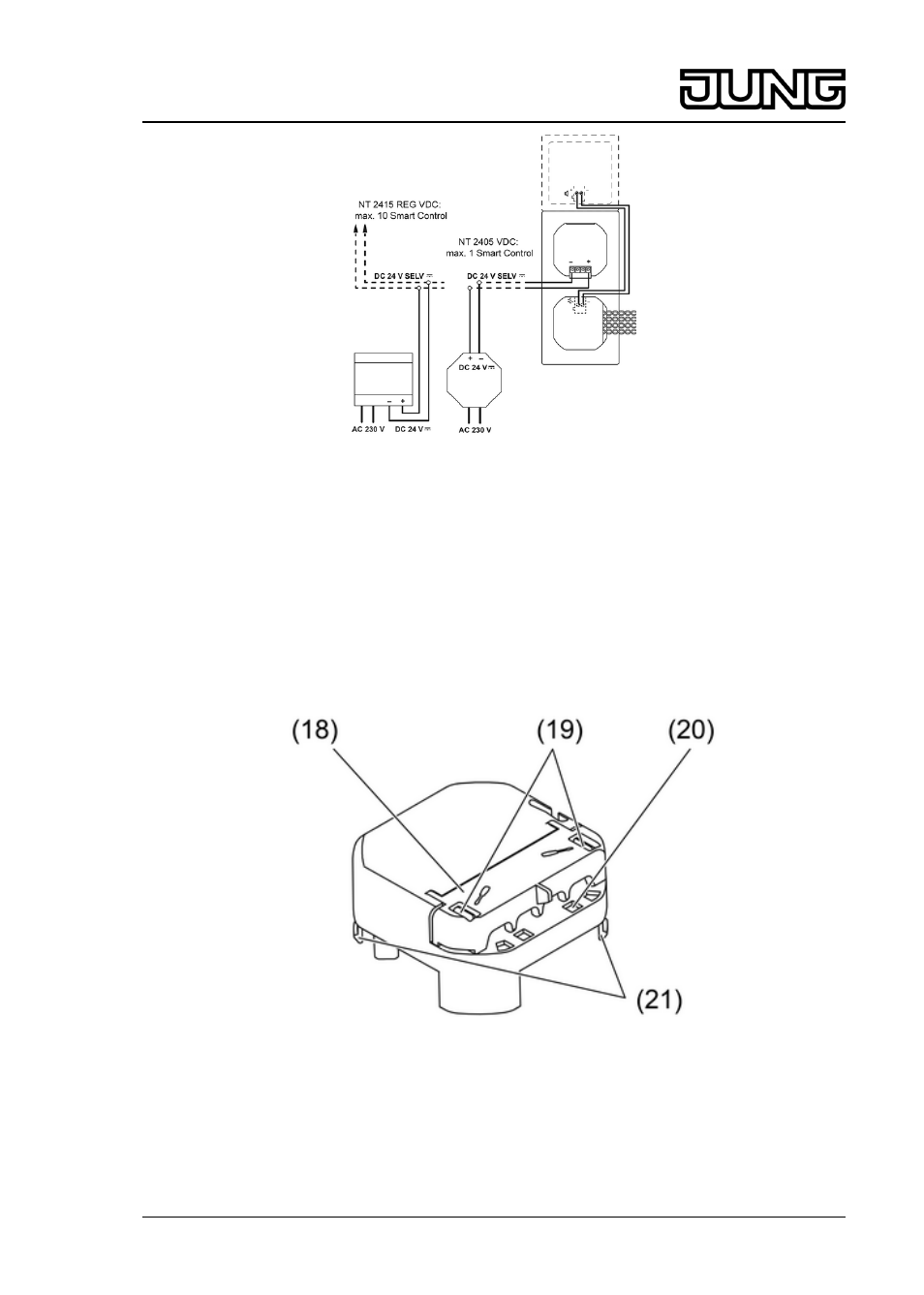

Bild 4: Anschlussbeispiel
Externes Lautsprechermodul anschließen
Bei Verwenden des Smart Control als Türinnenstation: Externes Lautsprechermodul (siehe
Kapitel 6.2. Zubehör) anschließen.
Das IP-Modul ist demontiert.
o Lautsprecherleitung an Klemme (16) anschließen und an Anschluss (9) einsetzen.
o Lautsprecherleitung durch die vorgesehene Nut des Kommunikationsmoduls führen.
o IP-Modul wieder aufstecken.
Ethernet-Leitung an IP-Modul anschließen
Bild 5: IP-Kommunikationsmodul
(18) Klappdeckel Anschlussraum
(19) Rasten
(20) LED "Link"
Grün: Verbindung zu einem Netzwerk besteht
Flackern: Datenverkehr
(21) Verriegelungsrasten IP-Modul
5/8
82588003
J:0082588003
27.05.2013
Smart Control IP
