JUNG TKASAL2914 Benutzerhandbuch
Seite 17
17

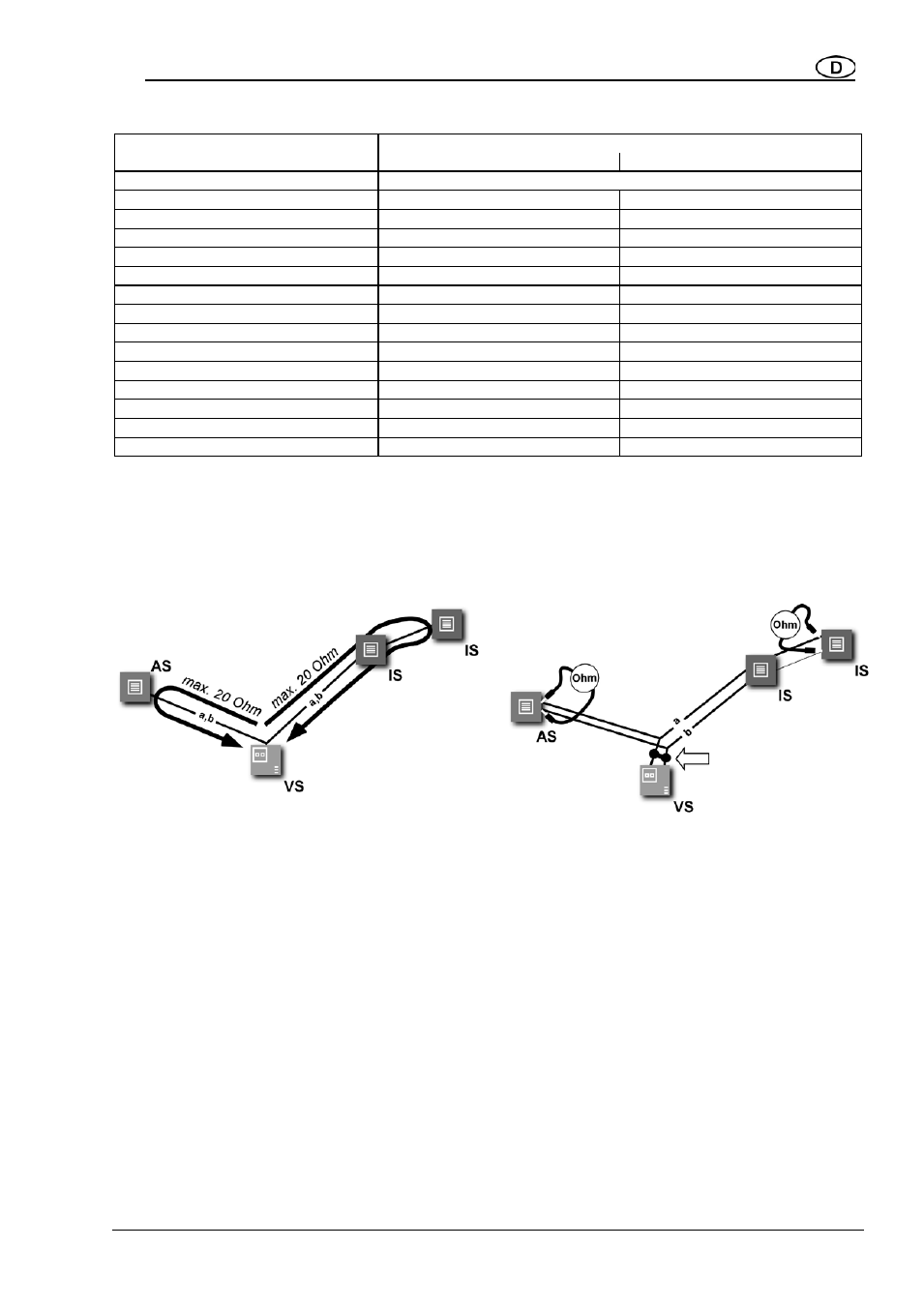

Tabelle: Schleifenwiderstände
Leitungslänge in m
Leitungsdurchmesser
0,6 mm
0,8 mm
Schleifenwiderstand
in Ω
10
1,22
0,69
20
2,45
1,38
30
3,67
2,07
40
4,90
2,76
50
6,12
3,44
60
7,35
4,13
70
8,57
4,82
80
9,80
5,51
90
11,02
6,20
100
12,24
6,89
150
18,37
10,33
200
24,49
13,78
250
17,22
300
20,66
Schleifenwiderstand Prinzip
Schleifenwiderstand Messung
Regel:
Kein TCS:BUS-Gerät darf jeweils weiter als 20 Ohm
vom Versorgungs- und Steuergerät entfernt sein.
Regel:
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Alle anderen Geräte stören die Messung nicht und
können angeschlossen bleiben.
20 Ohm:
160 m Leitungslänge AS-VS (IS-VS) bei Ø 0,6 mm
300 m Leitungslänge AS-VS (IS-VS) bei Ø 0,8 mm
AS. Außenstation
IS: Innenstation
VS: Versorgungs- und Steuergerät
a, b hier
kurzschließen
