Montage
• Montage in Unterputz-Gerätedose nach DIN 49 073.
Tragring nicht übertapezieren oder überstreichen.
• Anschluss: siehe Schaltungsbeispiel.
Montage Geräteeinheit
(Rückansicht)

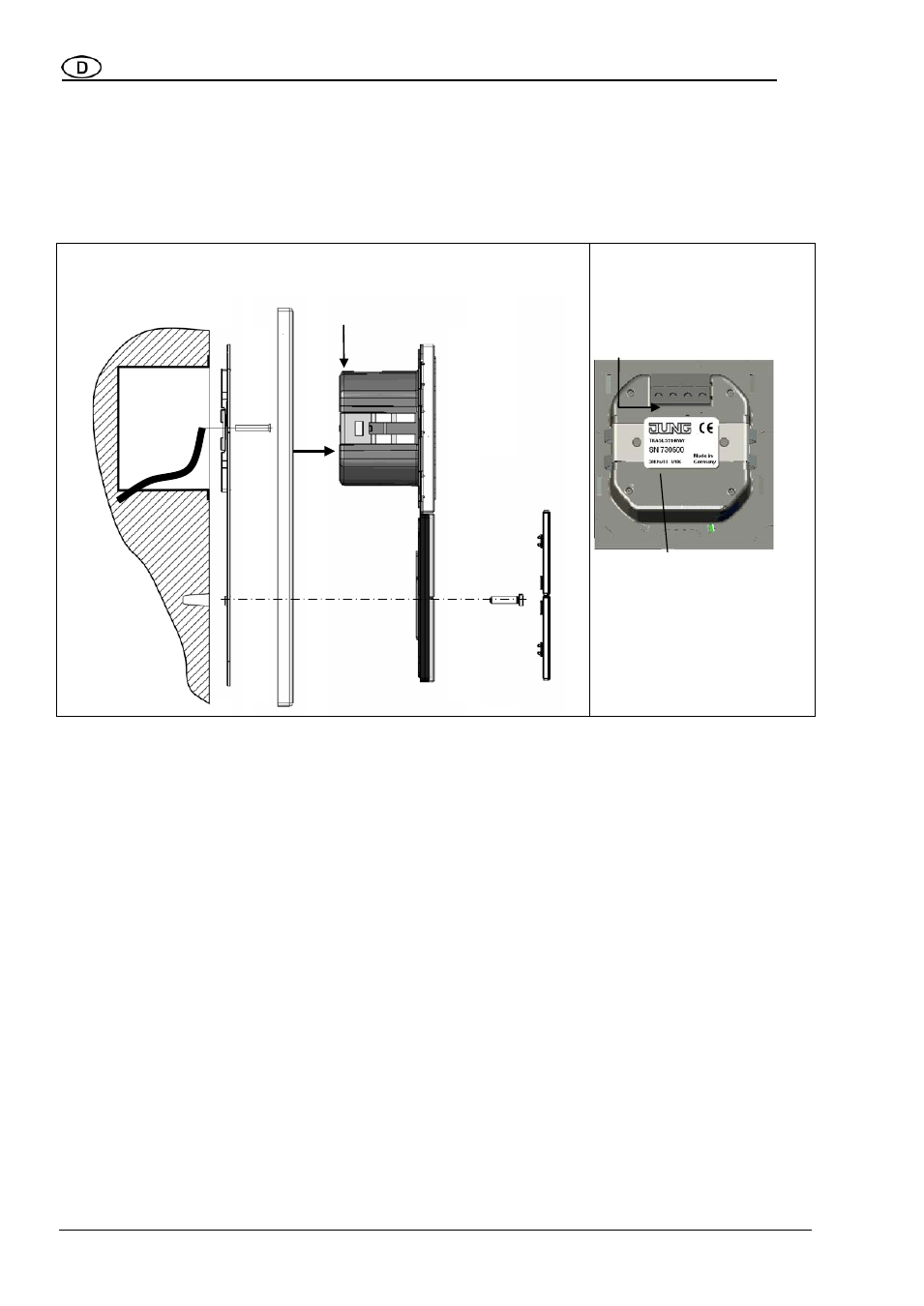

1 Tragring, 2 Dosenschrauben, 3 Rahmen, 4 Anschlussklemme, 5 Elektronikmodul, 6 Kunststoff-Schrauben,
7 Tasten
Leitungen anschließen
Leitungstyp: Fernmeldeleitung J-Y (St) Y mit paarweise verdrillten Adern. Der übliche
Durchmesser ist 0,6 mm oder 0,8 mm.
• Entnehmen Sie die steckbare Anschlussklemme (4).
• Schließen Sie die Leitungen an die Steckklemme gemäß Beschriftung (A B E P) auf der
Geräterückseite an.
Montieren
• Bei Montage auf nur einer Gerätedose müssen die Kunststoff-Schrauben (6) in der
Wand versenkt werden, z. B. mit Bohrung ø 6 x10 mm. Verwenden Sie den Tragring als
Schablone.
• Befestigen Sie den Tragring (1) mit den beiden mitgelieferten Dosenschrauben (2) auf
einer Unterputz-Gerätedose.
• Setzen Sie den Rahmen (3) auf das Elektronikmodul (5) und stecken Sie die ange-
schlossene Anschlussklemme (4) wieder in die vorgesehene Führung.
• Drücken Sie die Elektronik-Baugruppe mit Rahmen in den Tragring, bis diese einrastet.
• Befestigen Sie das Elektronikmodul (5) mit den beiden mitgelieferten Kunststoff-
Schrauben (6) am Tragring (1). Die Kunststoff-Schrauben nur leicht anziehen.
• Rasten Sie die Tasten (7) gemäß Abbildung in der Geräteübersicht auf.
3
1 4 5
Geräte-
dose
7
6 Kombi-Etikett mit
Seriennummer des
Gerätes
2
Beschriftung für
Anschlussklemme
