Seite 13
13

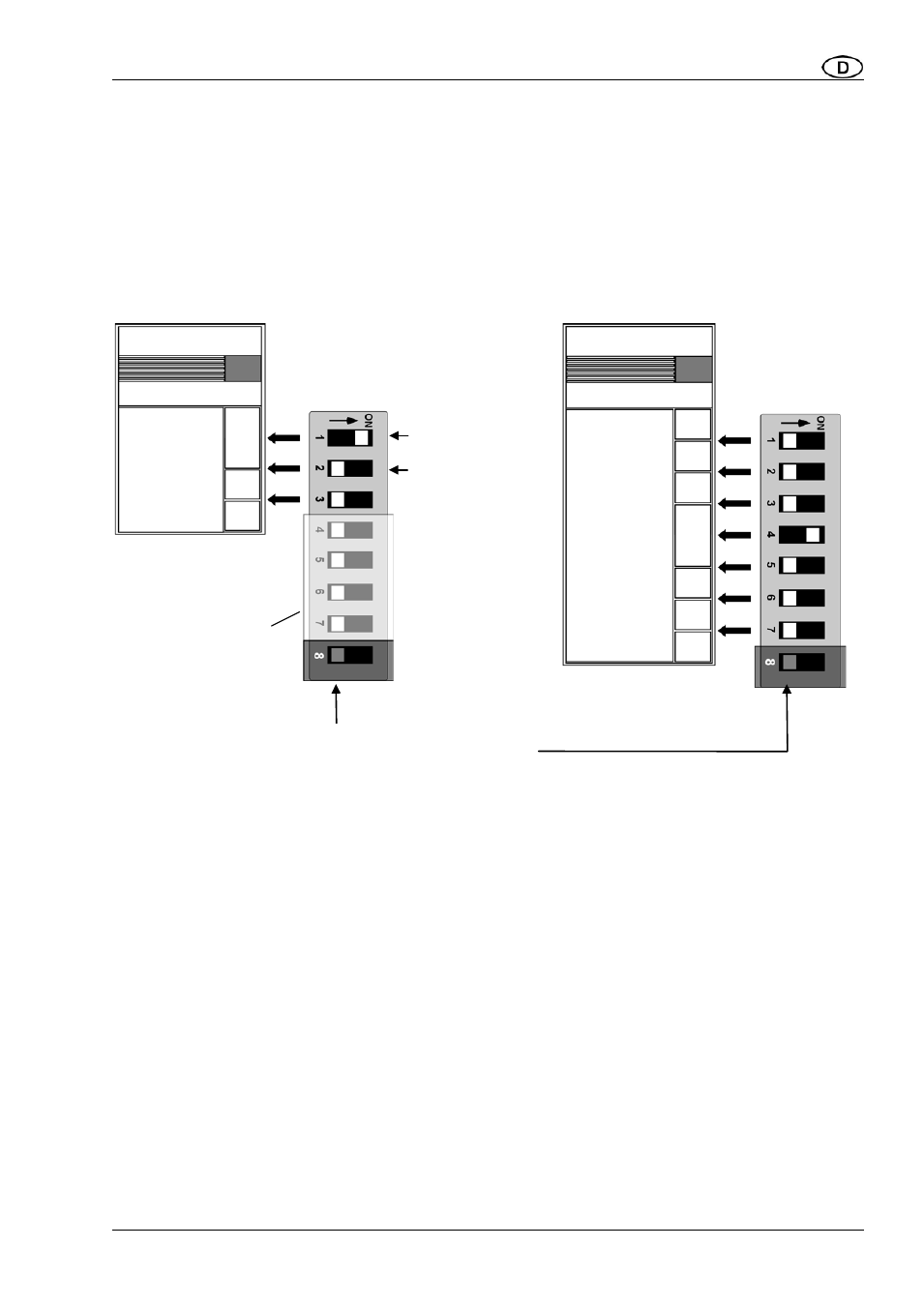

Tastenlayout: DIP-Schalter einstellen
Jeder DIP-Schalter entspricht einem der drei bzw.
sieben Zwischenräume zwischen zwei Steckplätzen.
Überdeckt eine Taste einen Zwischenraum muss der
Schalter auf ON gesetzt werden.
Bei einer kompletten Bestückung mit 4fach-Tasten
müssen alle DIP-Schalter auf OFF stehen.
Tastenlayout aktivieren
• Zur Aktivierung des neuen Tastenlayouts müssen die Tasten als Klingeltaste program-
miert werden (zuordnen einer Innenstation).
• Soll eine 2fach oder 1fach-Taste als Licht-Taste verwendet werden, muss diese Taste
erst als Klingeltaste programmiert werden und danach gelöscht werden.
Taste bestücken
• Bestücken Sie die TKM-Tasten gemäß Konfiguration. Mechanische Kodierung der Tas-
ten beachten. Rasten Sie die Tasten mit leichtem Druck ein.
OFF: Zwischenraum
nicht überdeckt
ON: Zwischenraum
überdeckt
unbenutzt
Schalter 8:
OFF
Tastenlayout festlegen
OFF
ON
