27

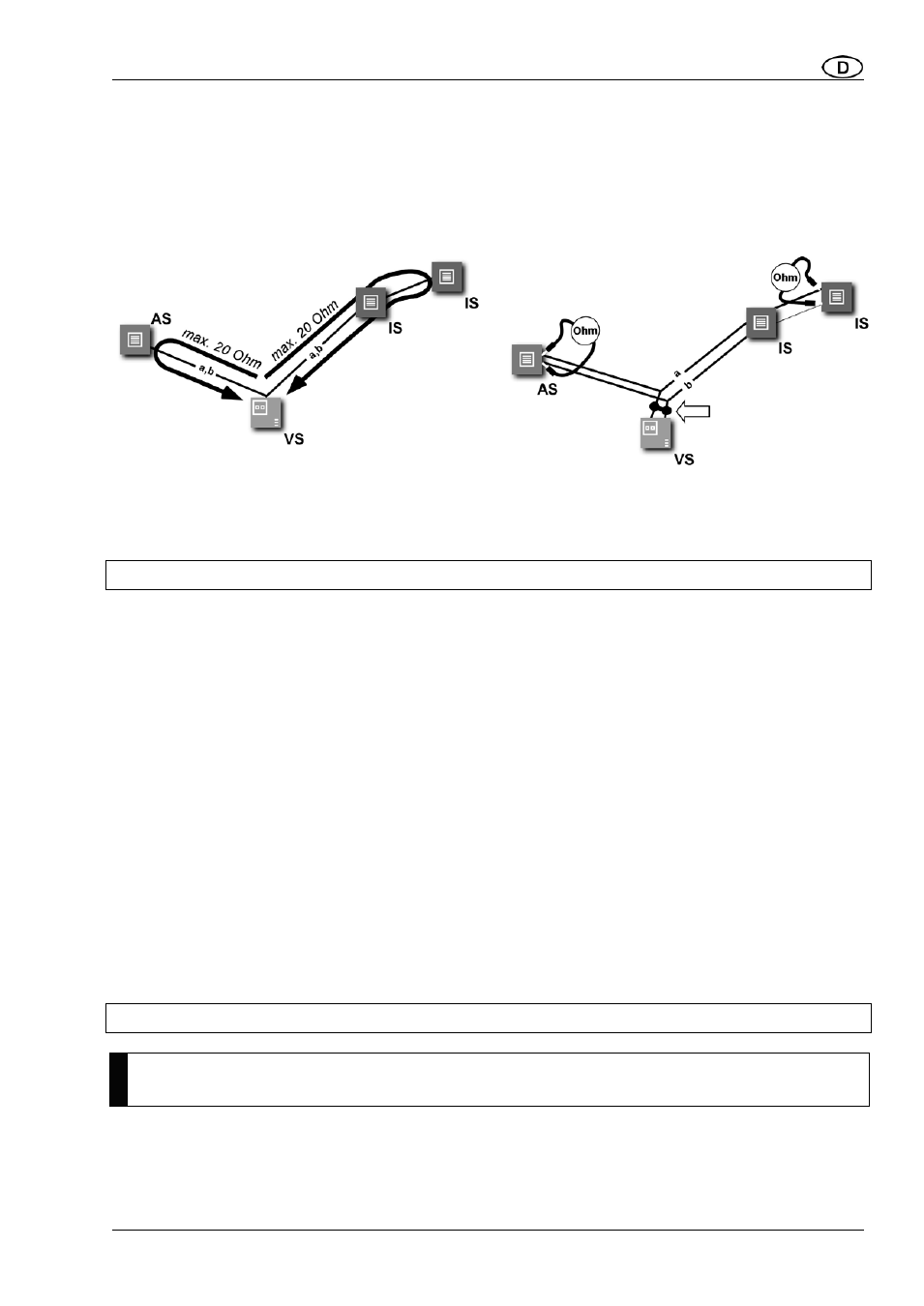

Schleifenwiderstand Prinzip Schleifenwiderstand Messung
Regel:
Kein TCS:BUS-Gerät darf jeweils weiter als 20 Ohm
vom Versorgungs- und Steuergerät entfernt sein.
Regel:
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Alle anderen Geräte stören die Messung nicht und
können angeschlossen bleiben.
20 Ohm:
160 m Leitungslänge AS-VS (IS-VS) bei Ø 0,6 mm
300 m Leitungslänge AS-VS (IS-VS) bei Ø 0,8 mm
AS. Außenstation
IS: Innenstation
VS: Versorgungs- und Steuergerät
Technische Daten
Versorgungsspannung: +24 V DC ± 8 % (Versorgungs- und Steuergerät)
24 V (a-b) / 26 V (P-b) in Ruhe
Abmessung (B x H x T): 1-4fach
Frontplatte 178,5 x 226 x 4 mm (Materialdicke inkl. Dichtung)
TKM UP-Einbaugehäuse 134 x 183 x 40 mm
Abmessung (B x H x T): 2-8fach
Frontplatte 178,5 x 314 x 4 mm (Materialdicke inkl. Dichtung)
TKM UP-Einbaugehäuse 134 x 271 x 40 mm
Beschriftungsfeld (B x H ): 1-4fach 71 x 85 mm
2-8fach 71 x 173 mm
Eingangsstrom I(a) = 0,1 mA, I(P) = 18 mA in Ruhe
Max. Eingangsstrom: I(amax) = 14 mA, I(Pmax) = 66 mA
Schutzart: IP44, angelehnt an die DIN EN 50486
Zulässige Umgebungstemperatur: -25 °C ... +55 °C (Umweltklasse A2)
Betriebsfeuchte: 0 bis 80 % r. h.
Montagehöhe: Empfehlung 1,50 m
Reinigung
!
Vermeiden Sie das Eindringen von Wasser in das Gerät!
Verwenden Sie keine scharfen und kratzenden Reinigungsmittel!
Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch.
Stärkere Verschmutzungen entfernen Sie mit einem milden Haushaltsreiniger.
a, b hier
kurzschließen
