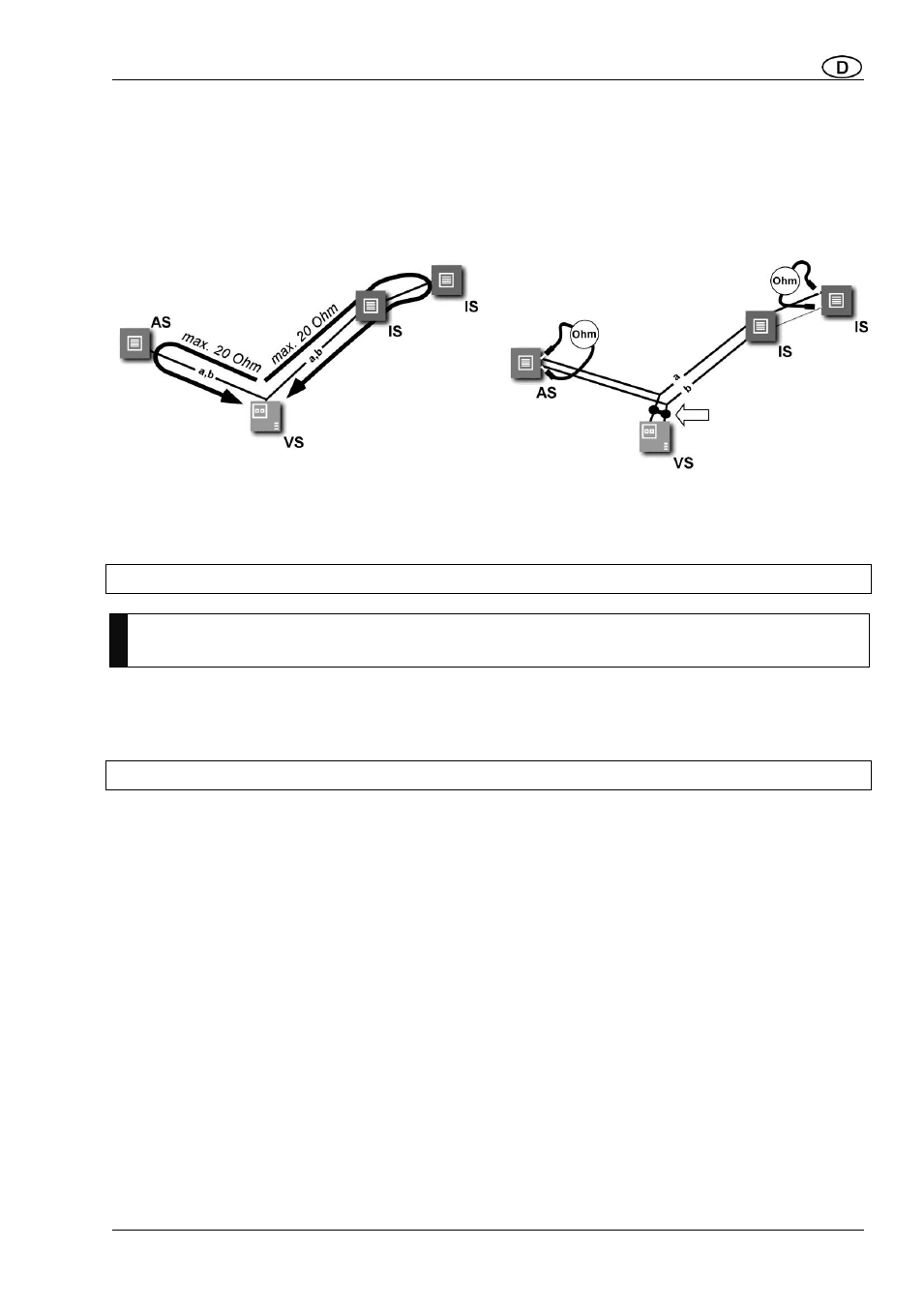

Schleifenwiderstand Prinzip
Schleifenwiderstand Messung
Regel:
Kein TCS:BUS-Gerät darf jeweils weiter als 20 Ohm
vom Versorgungs- und Steuergerät entfernt sein.
Regel:
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Alle anderen Geräte stören die Messung nicht und
können angeschlossen bleiben.
20 Ohm:
160 m Leitungslänge AS-VS (IS-VS) bei Ø 0,6 mm
300 m Leitungslänge AS-VS (IS-VS) bei Ø 0,8 mm
AS. Außenstation
IS: Innenstation
VS: Versorgungs- und Steuergerät
Reinigung
!
Vermeiden Sie das Eindringen von Wasser in das Gerät!
Verwenden Sie keine scharfen und kratzenden Reinigungsmittel!
Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch.
Stärkere Verschmutzungen entfernen Sie mit einem milden Haushaltsreiniger.
Technische Daten
Versorgungsspannung:
+24 V DC ± 8 % (Versorgungs- und Steuergerät)
24 V (a-b) / 26 V (P-b) in Ruhe
Abmessung (B x H x T):
112 x 79 x 34 mm
Gehäuse:
Kunststoff schwarz
Länge Mikrofon-Kabel :
250 mm
Eingangsstrom
I(a) = 0,1 mA, I(P) = 4,4 mA in Ruhe
Max. Eingangsstrom:
I(Pmax) = 140 mA
Schutzart:
Montage im geschützten Außenbereich (z. B. hinter
bauseitiger Frontblende)
Zulässige Umgebungstemperatur:
-25 °C ... +55 °C
Betriebsfeuchte:
0 bis 80 % r. h.
Montagehöhe:
Empfehlung 1,50 m
a, b hier
kurzschließen
