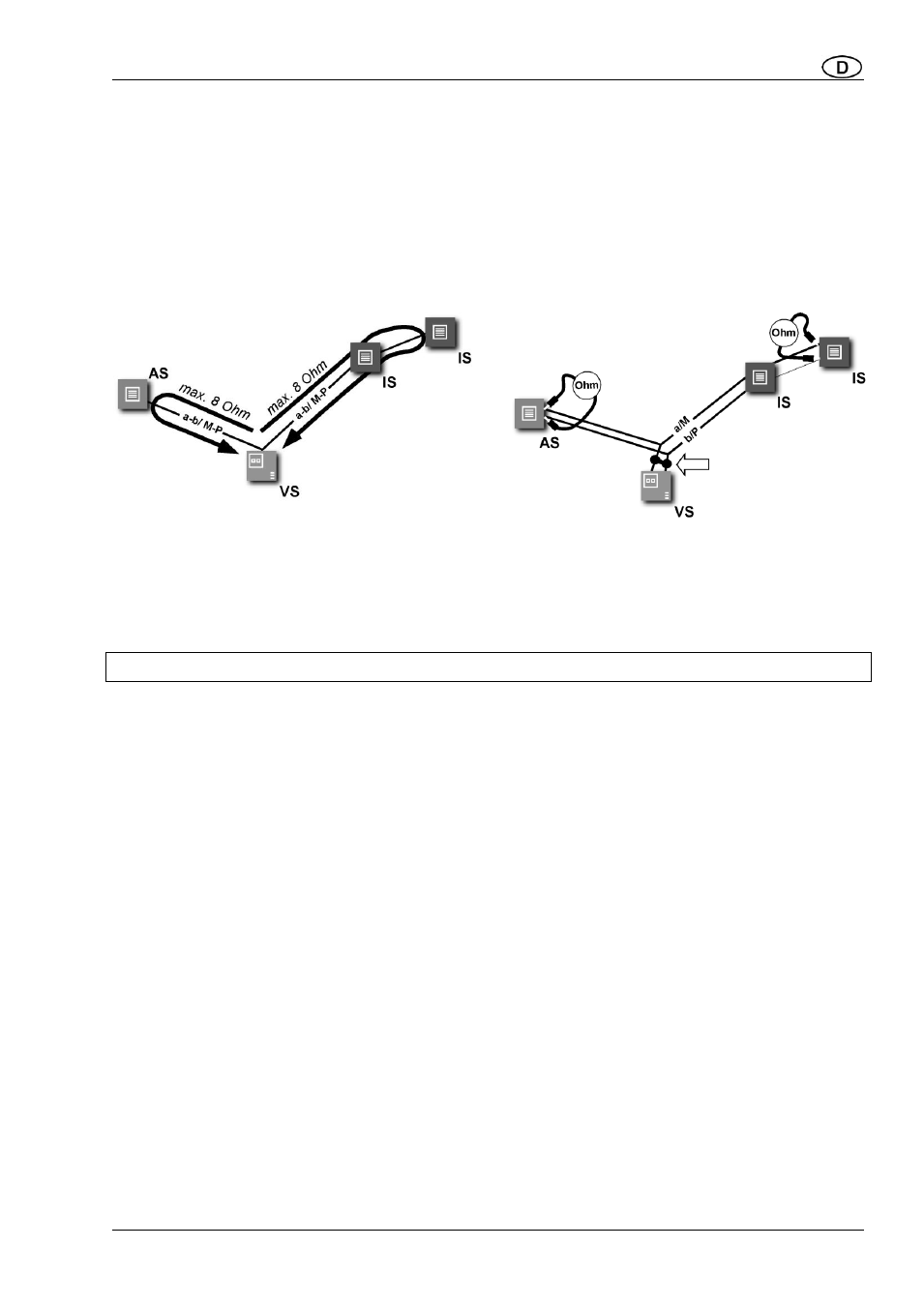

Schleifenwiderstand Prinzip
Schleifenwiderstand Messung
Keines der Geräte (AS, IS oder FE) darf jeweils
weiter als 20 Ohm vom Versorgungs- und Steuer-
gerät (VS) entfernt sein.
Regel:
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Andere Geräte stören die Messung nicht, können
angeschlossen bleiben.
An der letzten IS oder AS am Strang den Wider-
stand an a/b messen.
8 Ohm:
max. 65 m Abstand AS-VS bei 0,6 mm Durchmes-
ser
max. 115 m Abstand AS-VS bei 0,8 mm Durchmes-
ser
AS Außenstation
VS Versorgungs- und Steuergerät
IS
Innenstation
FE
Funktionserweiterung
Technische Daten
Versorgungsspannung:
+24 V DC ± 8 % (Versorgungs- und Steuergerät)
24 V (a-b) / 26 V (P-b) in Ruhe
Eingangsstrom
I(a) = 0,1 mA, I(Pmax) = 80
mA
Schutzart:
Montage im Innenbereich oder geschützten
Außenbereich (z. B. hinter bauseitiger Frontblende)
Zulässige Umgebungstemperatur:
-20 °C ... +50 °C
Betriebsfeuchte:
0 bis 80 % r. h.
Montagehöhe:
Empfehlung 1,60 m
Ausgangsimpedanz:
100 Ohm symmetrisch
Kamera CCD-Sensor:
1/3 Zoll, Sony Super HAD
Auflösung:
420 Linien (TVL)
Lichtempfindlichkeit:
5 Lux Farbe
Objektiv:
F 2.0, Board Lens
Brennweite:
f=3,6 mm, 67 ° horizontal, 50 ° vertikal,
ca. 90 ° diagonal
Elektronikshutter:
1/50 ... 1/100 000
a, b hier
kurzschließen
