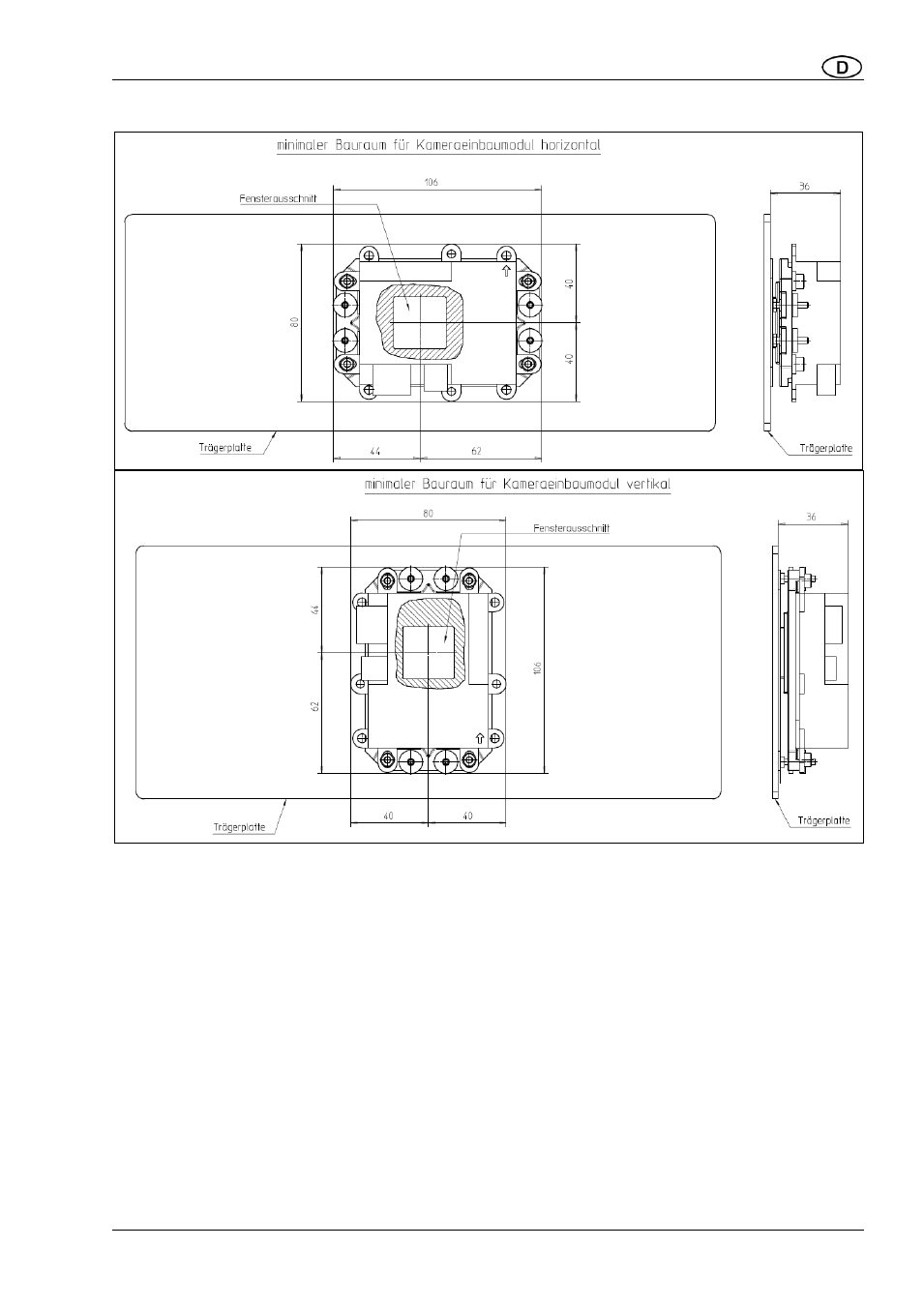

Maßzeichnung
Montagemodul

Montagemodul zur Verwendung an bauseitigen Fronten

Zur rückseitigen Klebemontage hinter bauseitigem Ausschnitt

zur Montage der TKM Einbaumodule Video TK EB MV 67

Öffnungsmaß 26,60mm x26,60mm; Radius Rmax 0,70mm
(Empfehlung Fräserdurchmesser 1,20mm)

Verwendbare Materialstärke 1mm - 3mm

Klebemontage an bauseitiger Front mit Montagehilfe
Das Montagemodul dient zur Montage inkl. Frontscheibe für einen o.a. Ausschnitt.
Soll eine Montage ohne Montagemodul erfolgen, so kann das Modul von der Kamera ge-
trennt werden.
