Jalousie-Management Motor-Steuerungs-Einsatz
Direkt
Art.-Nr.: 220 ME

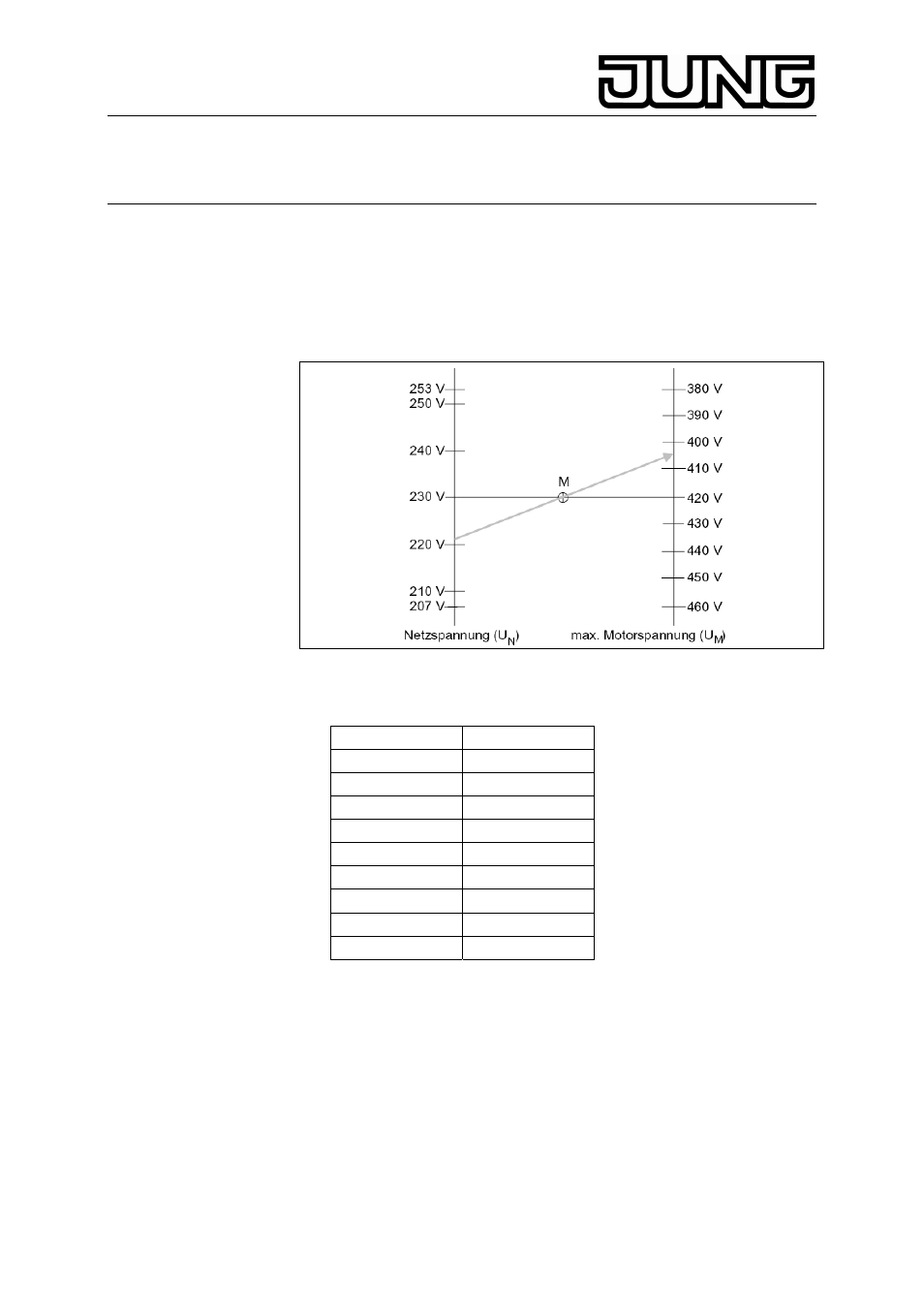

Beispiel-Diagramm:
Die gemessene Netzspannung UN beträgt 221 V. Verbinden Sie den
Wert 221 V auf der linken Achse im Diagramm durch den Mittelpunkt (M)
zur rechten Achse mit der Motorspannung UM. Sie erhalten eine max.
zulässige Motorspannung von 404 V.
Die in Auf- und Abrichtung gemessenen Motorspannungen müssen
daher unter 404 V liegen.
Näherungsweise können die typ. maximalen Motorspannungen UM in
Abhängigkeit der Netzspannung UN nebenstehender Tabelle entnommen
werden.
UN max.
UM
207 V
380 V
215 V
393 V
220 V
403 V
225 V
412 V
230 V
420 V
235 V
429 V
240 V
438 V
245 V
447 V
253 V
460 V
Motor mit elektronischen Endlagenschaltern
Wenn Sicherheit besteht, dass ein Motor mit elektronischen
Endlagenschaltern verwendet wird, kann die zuvor beschriebene
Messung entfallen.
Der Einsatz kann durch Motoren mit elektronischen Endlagenschaltern
bei bestimmungsgemäßen Gebrauch nicht zerstört werden.
Prüfen Sie in diesem Fall die allgemeine Funktion des Motors in
Kombination mit dem Motor-Steuerungs-Einsatz wie folgt:
• Installieren Sie den Motor-Steuerungs-Einsatz „Direkt“.
• Stecken Sie eine Abdeckung JM auf.
• Testen Sie die Funktion der Jalousiesteuerung durch Probeläufe
des angeschlossenen Motors.
