Jalousie-Management Motor-Steuerungs-Einsatz
Direkt
Art.-Nr.: 220 ME

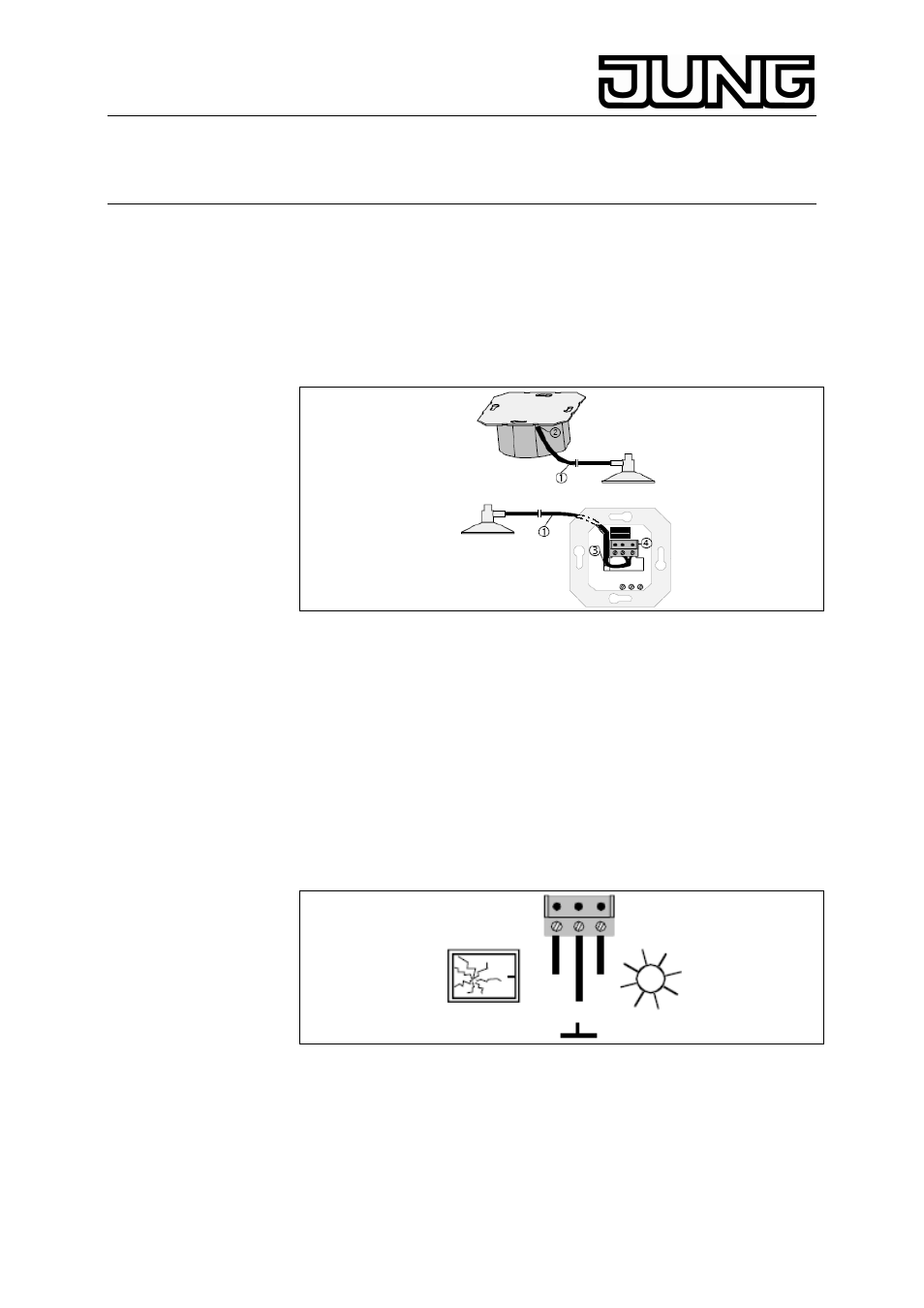

AP-Verlegung der Sensorleitung
Anschluss erfolgt über Leitungskanal im Einsatz.
• Führen Sie die Sensorleitung (1) hinter der Tragplatte (zwischen
Wand und Tragplatte) durch die Öffnung (2) in den Leitungskanal
(3) des Einsatzes.
• Führen Sie die Leitung direkt durch den Leitungskanal zum
Klemmblock (4). Die Leitung muss präzise im Leitungskanal liegen
und darf keine Schlaufen zum 230 V Anschlussraum bilden.
Anschluss an den Klemmblock im Einsatz:
Schließen Sie die Sensorleitungen an. Die Schraubklemmen des
Klemmblocks sind dabei unten.
Links:
Signalleitung Glasbruchsensor
Mitte:
Masse
Rechts:
Signalleitung Sonnen-/Dämmerungssensor
Kennzeichnung der Leitungsadern:
Sensoren:
‘Masse’= grau gekennzeichnet
Adapter und Verlängerungsleitung:
‘Sonne’= grau gekennzeichnet
‘Masse’= mittlere Leitung
Sollen Sonnen-/ Dämmerungssensor und Glasbruchsensor gleichzeitig
betrieben werden, Kupplung Art Nr. 32 K verwenden.
Schließen Sie die Kupplung direkt an der Abdeckung mit Hilfe des
Steckers oder am Einsatz über den 3poligen Klemmblock an (Stecker
abgeschnitten). Die Kupplung verfügt über 2 Buchsen zum Anschluss der
Sensorstecker.
