Abdeckung JM mit Timer-Funktion Universal
Art.-Nrn.: ..5232 T3..
..5232 TS3..
3. Montage
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektro-
fachkraft erfolgen.
Bei Nichtbeachtung der Installationshinweise können Schäden am Gerät, Brand
oder andere Gefahren entstehen.
Die Abdeckung JM mit Timer-Funktion Universal wird auf einen Motor-Steuerungs-
Einsatz (z.B. Art.-Nr. 232 ME) gesteckt.
Beschreibung, Montage und Anschluss des Einsatzes siehe separate Anleitung.
Die Anschlussklemmen des Einsatzes müssen unten liegen.
Empfehlung: Verwenden Sie eine tiefe Dose; die Montage des Motor-Steuerungs-
Einsatzes wird dadurch einfacher.

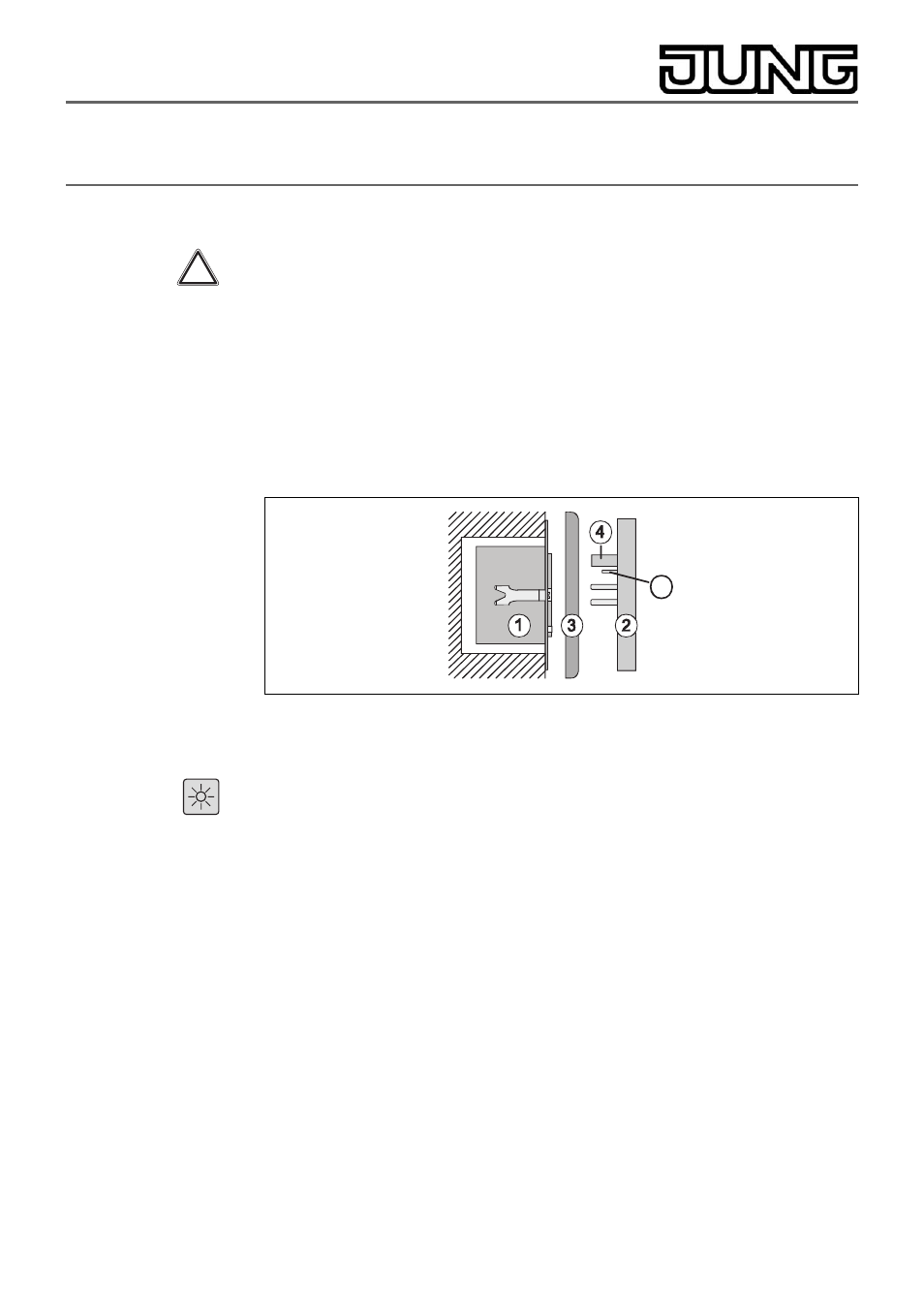

Stecken Sie die Abdeckung
d
zusammen mit dem Rahmen
e
auf den Einsatz
c
.
Die elektrische Kontaktierung erfolgt über den Stecker
f
.
Nur bei Abdeckung mit Sensoranschluss:
Die zusätzlichen Steckkontakte
g
werden auf den mitgelieferten Anschlussklemmblock
im Einsatz geführt und kontaktieren die angeschlossenen Sensoren.
!
