(6) Ansteuerausgänge A1'...A8' / Schalteingänge E1...E8
(7) Anschluss Netzversorgung
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Schalten von Beleuchtung
-
Schalten von einphasigen Lüftermotoren
-
Schalten elektrisch betriebener Jalousien, Rollläden, Markisen und ähnlicher Behänge
-
Bedienung mittels Sensormodulen, Tastsensor-Modulen, Tastsensoren 24 V, Tastsensor-
Modulen 24 V oder unbeleuchteten Installationstastern
-
Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715
Produkteigenschaften
-
Vor-Ort-Bedienung
Tastenfeld zur Bedienung der Relaisstation
-
Ansteuerausgänge A1'...A8' zur Ansteuerung von Rückmelde-LED an den Bedienstellen
-
Schalterbetrieb
-
Tastbetrieb
-
Jalousiebetrieb mit Lamellenverstellung
-
Mischbetrieb Schalten, Tasten und Jalousie ist möglich
Beispiel:
Lastausgänge A1...A3 Schalterbetrieb
Lastausgang A4 Tastbetrieb
Lastausgänge A5...A8 Jalousiebetrieb
-
Zentralfunktion Zentral EIN, Zentral AUS:
Gemeinsames Ein- oder Ausschalten der Lastausgänge
-
Bedienung mit Tastsensoren 24 V oder Tastsensor-Modulen 24 V: Parallelschalten von bis
zu vier Relais- oder Dimmstationen möglich
-
Bedienung mit Sensormodulen oder Tastsensor-Modulen: Parallelschalten von zwei
Relais- oder Dimmstationen möglich
Verhalten nach Netzausfall
Nach einem Netzausfall sind alle Lastausgänge ausgeschaltet und müssen wieder
eingeschaltet werden.
4 Bedienung

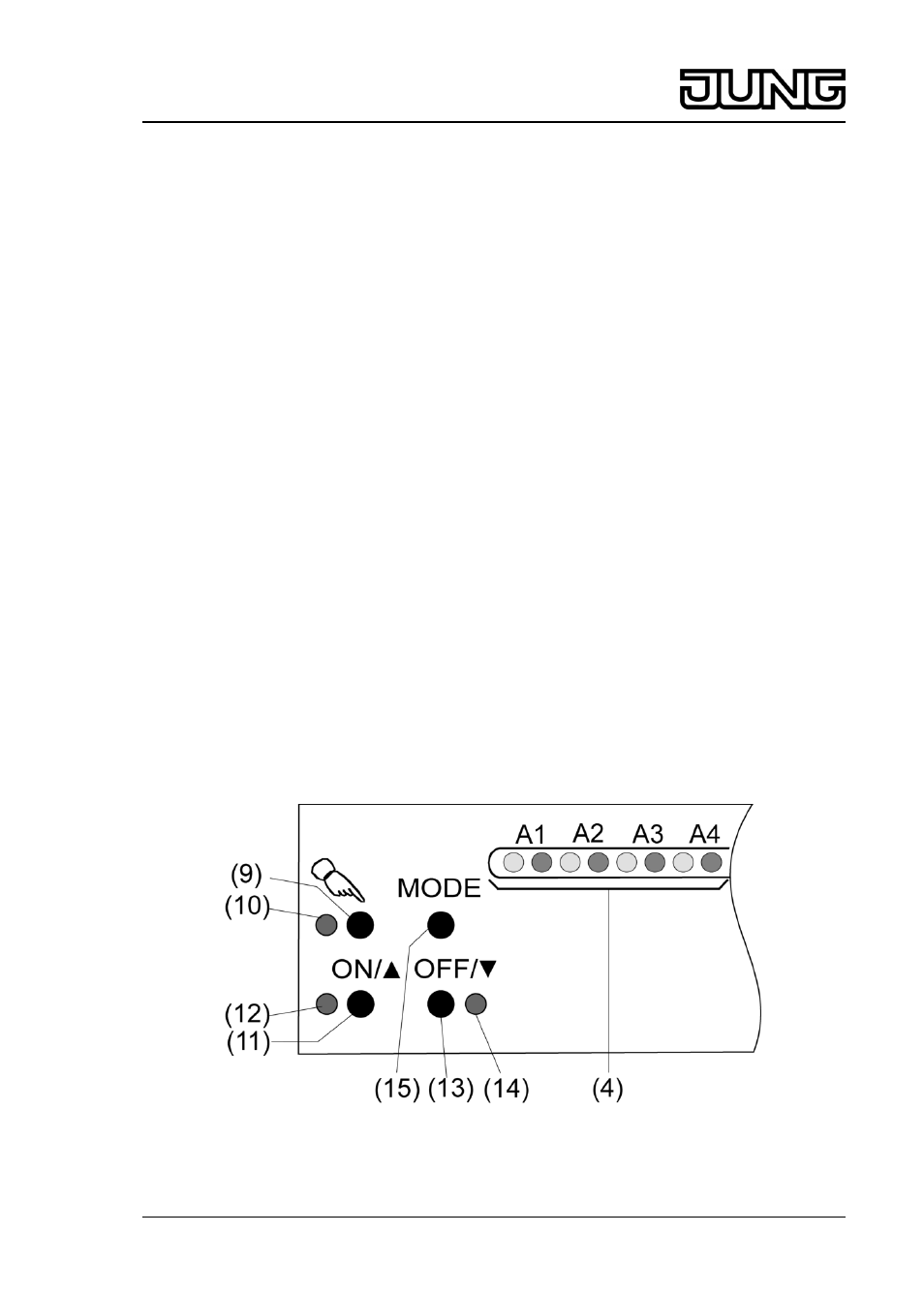

Bild 2: Tastenfeld Vor-Ort-Bedienung
(4) Status-LED Lastausgänge A1...A8 im Normalbetrieb
(9) Taste c Vor-Ort-Bedienung
